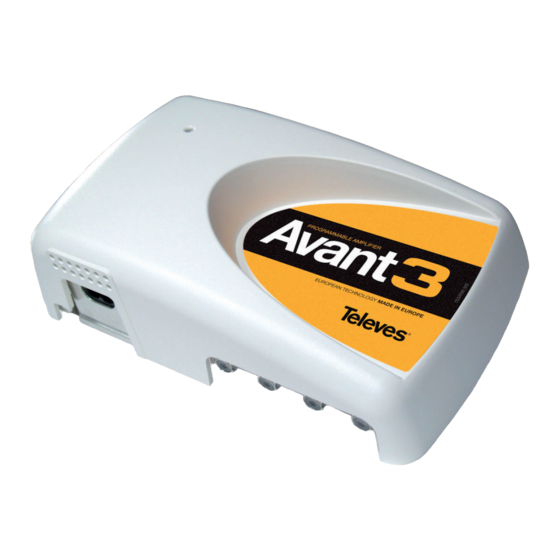

Televes AVANT3LTE Manual De Instrucciones
Manuales relacionados para Televes AVANT3LTE
Resumen de contenidos para Televes AVANT3LTE
- Página 1 Ref. 532740 Art. Nr. AVANT3LTE Manual de Instrucciones Central Amplificadora User´s Manual Launch Amplifier Mode d’Emploi Centrale d’Amplification Техническое руководство Усилитель программируемый РУС w w w . t e l e v e s . c o m...
-
Página 3: Tabla De Contenido
Índice Características técnicas ....................... Descripción ..........................Programador PCT ........................Manejo del producto ....................... Menú principal ........................Menú extendido ........................ Grabación de parámetros ....................Ejemplos de aplicación ...................... -
Página 4: Importantes Instrucciones De Seguridad
Central Amplificadora Avant3 Importantes instrucciones de seguridad Condiciones generales de instalación demás conexiones hayan sido realizadas. No conecte el equipo a la red eléctrica hasta que esté 1. Lea las instrucciones. atornillado a la pared. 2. Conserve estas instrucciones. La toma de red eléctrica debe estar cerca del equipo y ser 3. -
Página 5: Características Técnicas
Características técnicas Entradas UHF 1 UHF 2 BI / FM IN MIX Salida para montaje en cascada Banda 470-790 470-790 47-68 / 87-108 174-406 47-406 / 470-862 470-790 Filtros por entrada 5 - 0 2 - 3 Nº canales por filtros 1-5 (BIV) / 1-7 (BV) 0 ±2 3 ±3... -
Página 6: Central Amplificadora Avant3
Central Amplificadora Avant3 Descripción 1.- Entrada UHF1 2.- Entrada UHF2 3.- Salida del lazo de entrada UHF1 ó UHF2 * 4.- LED de encendido 5.- Alimentación 196-253 V~ 6.- Entrada VHF (174-406 MHz) 7.- Entrada BI ó FM ** 8.- Salida 9.- Entrada Mix * Depende de la configuración de las entradas (5-0, 2-3). - Página 7 Cabecera de amplificación analógica/digital pro- La señal disponible en esta salida depende de la gramable para su aplicación tanto en viviendas configuración de entradas elegida. unifamiliares como en colectivas caracterizada por: Configuración de entradas 5-0: facilidad de instalación, ampliable, programación sencilla, control de ganancia automática (CAG), programador externo, alimentación de bajo con- sumo.
-
Página 8: Programador Universal
Central Amplificadora Avant3 Programador Universal (CAG), que mantiene el nivel de salida independiente- mente de las variaciones de señal a la entrada. El nivel de salida de cada uno de los filtros se podrá ajustar mediante el correspondiente potenciómetro de ajuste. Cada filtro dispone de un led indicativo de que la se- ñal de entrada es correcta y que el CAG está... -
Página 9: Manejo Del Producto
Manejo del Producto Los canales configurados por encima del 60 no se reflejaran en la salida. ** Las funciones referentes a la programa- ción del filtro de VHF como de la alimen- tación a previos de esta entrada no son aplicables en este producto. -
Página 10: Menú Principal
Central Amplificadora Avant3 Menú Principal Programación de Filtros A partir este momento, efectuando pulsaciones Pulsando la tecla se accede al segundo menú, cortas sobre se recorren los menús principales, Programación de Filtros. La correspondencia de siguiendo la secuencia: Entradas, Filtro 1, ..., Filtro las teclas en este menú... -
Página 11: Menú Extendido
25 __ 25 __ 25 __ FILTRO 1 FILTRO 1 FILTRE 1 Grabación de parámetros Si hay solapamientos de filtros se muestra en pan- talla el filtro con el que hay conflicto y la unidad no permite grabar los datos. Una vez escogido el valor deseado en cualquiera de los menús (principal o extendido), para grabar los datos se pulsará...
