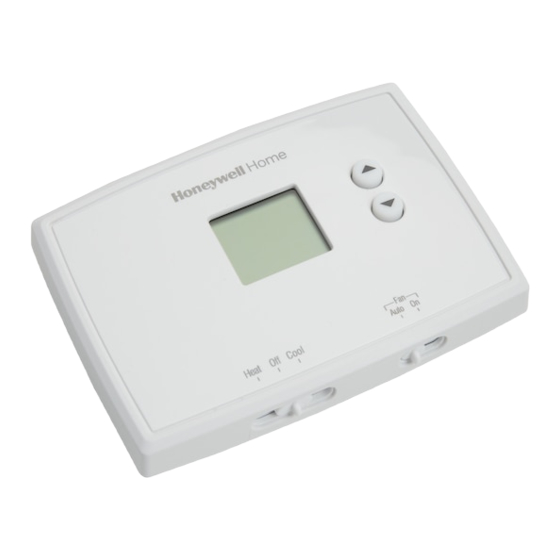

Honeywell Home RTH111 Serie Manual Del Propietário
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
RTH111 Series
Non-Programmable
Thermostat
Owner's Manual
RTH111B1042,
Read before installing
For help please visit
resideo.com
Identify System Type
This thermostat is compatible with the following systems:
Gas, oil or electric furnace
•
Central air conditioner
•
Hot water system with or without pump
•
Millivolt system
•
Central heating and cooling system
•
Heat pump without auxiliary/backup heat
•
This thermostat cannot be used on heat pumps with backup heat or on
multistage systems.
Fan
Heat Off Cool
Auto On
Capítulos
Tabla de contenido
Solución de problemas
Manuales relacionados para Honeywell Home RTH111 Serie
Resumen de contenidos para Honeywell Home RTH111 Serie
-
Página 15: Identifique El Tipo De Sistema
RTH111 Serie Termostato No Programable Manual del propietario RTH111B1042, Heat Off Cool Auto On Leer antes de instalar Para obtener ayuda, visite resideo.com Identifique el tipo de sistema Este termostato es compatible con los siguientes sistemas: Calefactor a gas, aceite o eléctrico •... -
Página 16: Asistencia Al Cliente
ATENCIÓN: AVISO PARA EL RECICLAJE DEL MERCURIO Este producto no contiene mercurio. Sin embargo, este producto puede reemplazar uno que contenga mercurio. El mercurio y los productos que contengan mercurio no se deben desechar con los desperdicios domésticos. Para más información sobre cómo y dónde reciclar adecuadamente un termostato que contenga mercurio en los Estados Unidos, N O M E R C U RY... -
Página 17: Instalación
Índice Instalación Apéndices Localización y solución Instalación ............3 de problemas ..........12 Guía de instalación avanzada ....8 Garantía limitada ........13 Acerca de su nuevo termostato Referencia rápida de los controles y la pantalla de inicio....... 10 Protección del compresor ..... 11 Reemplazo de la batería ...... -
Página 18: Remueva Su Viejo Termostato
2 Remueva su viejo termostato Retire el termostato existente pero deje la placa de montaje con los cables adheridos. Si el termostato existente tiene un tubo de mercurio No retirar la placa sellado, vaya a la página 2 para obtener mural todavía instrucciones sobre cómo desecharlo adecuadamente. -
Página 19: Coloque La Placa De Montaje
5 Coloque la placa de montaje Monte la nueva placa de montaje utilizando los tornillos y anclajes que se suministran. Used M32714 Taladre agujeros de 2,4 mm (3/32 in. ) en yeso Taladre agujeros de 4,8 mm (3/16 in.) en paneles de yeso 6 Conecte los cables Simplemente haga corresponder las etiquetas de los cables. -
Página 20: Conexión Alternativa
Conexión alternativa Si las etiquetas no corresponden con las letras del termostato, revise la tabla que sigue y conecte al terminal como se indica aquí (refiérase a las notas que siguen). Conecte MS32734 Si los cables se conectarán a los terminales R y Rc, retire el puente metálico. -
Página 21: Configure El Interruptor De Funcionamiento Del Ventilador
8 Configure el interruptor de funcionamiento del RTHXXXX ventilador Mueva el interruptor a la configuración adecuada: GAS OR OIL ELECTRIC OR HEAT PUMP Gas o aceite: para los sistemas de calefacción de gas o aceite, deje el interruptor del ventilador en esta posición configurada de fábrica (para sistemas que controlan el GAS OR OIL ventilador en una orden de calefacción). -
Página 22: Guía De Instalación Avanzada
Si su tipo de sistema es... Si su tipo de sistema es: q Calor y frío de una sola etapa q Calefacción únicamente o Refrigeración únicamente ¡Felicitaciones, ya está listo! Este termostato funciona en sistemas de una sola etapa de 24 voltios o 750 mV. -
Página 23: Acerca De Su Nuevo Termostato
NOTA: Si no se presiona ningún botón durante 60 segundos mientras esté abierto el menú de configuración, el termostato salvaguarda los cambios automáticamente y sale del menú. Descripción - Presione Función el botón s o t para Configuración elegir su sistema de 5 Sistema de calefacción de gas o aceite: utilice esta configuración calefacción y optimizar su si tiene un sistema de calefacción estándar de gas o aceite cuyo rendimiento sea... -
Página 24: Controles Del Termostato
Controles del termostato Ajuste de la temperatura Presione los El interruptor del botones de SYSTEM (sistema) se desplazamiento utiliza para controlar el hacia arriba o sistema de calefacción o hacia abajo hasta refrigeración. que llegue a la “Heat” (calor): • temperatura Controla el sistema de deseada. -
Página 25: Protección Del Compresor
Protección del compresor incorporada Esta función ayuda a prevenir el daño del compresor en su acondicionador de aire o en su sistema de bomba de calor. El compresor puede dañarse si se vuelve a iniciar inmediatamente después de ser Cool apagado. -
Página 26: Localización Y Solución De Problemas
Localización y solución de problemas Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden corregirse rápida y fácilmente. La pantalla Asegúrese de que las baterías AAA alcalinas estén instaladas •... -
Página 27: Garantía Limitada
Garantía limitada de 1 año IMPORTADO EN MEXICO POR: INSTROMET MEXICANA S DE R L DE C V Avenida Insurgentes 2453, Piso 6, Tizapan, Alvaro Obregon, Ciudad de Mexico, CP 01090 Telefono: 01 (55) 800 00423 Instromet Mexicana S. de R.L. de C.V. garantiza que éste producto está libre de defectos en su mano de obra y materiales contra cualquier defecto de fabricación y funcionamiento, bajo uso normal, por el término de 1 año a partir de la fecha de la compra por el consumidor. - Página 28 The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Todos los derechos reservados. La marca comercial Honeywell Home se uti- liza bajo licencia de Honeywell International, Inc. Este producto es fabricado 33-00137ES-03...
