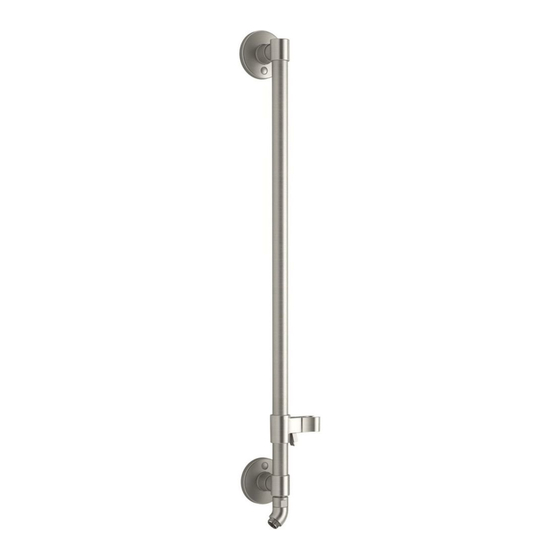

- Página 1 Installation and Care Guide Shower Column K-45903 K-45904 M product numbers are for Mexico (i.e., K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1188076-2-B...
-
Página 37: Herramientas Y Materiales
NOTA: La manguera y la ducha de mano se compran por separado. Lea todas las instrucciones antes de comenzar. Cumpla con todos los códigos locales de plomería y construcción. Kohler Co. Español-1 1188076-2-B... - Página 38 Consulte el diagrama de instalación para la columna de ducha. Verifique las distancias entre: • El centro del brazo de ducha existente y el centro de la guarnición de la válvula mezcladora. 1188076-2-B Español-2 Kohler Co.
-
Página 39: Diagrama De Instalación-Conexión Suministro Superior
Si la distancia está entre 2-7/8″ (73 mm) y 4″ (102 mm): Pida el kit de instalación profunda 1194630. Si la distancia es menos de 1-3/8″ (35 mm): Pida el kit de instalación menos profunda 1187917. Kohler Co. Español-3 1188076-2-B... -
Página 40: Diagrama De Instalación
K-45903 (Sin ducha de mano ni manguera) 27" (686 mm) 75" (1905 mm) Se recomienda 72" (1829 mm) 6" (152 mm) Material Mínimo Mínimo de refuerzo K-45904 (Sin ducha de mano ni manguera) 18" (457 mm) 75" (1905 mm) 6" (152 mm) -
Página 41: Instalación De Conversión/Remodelación
Si hay movimiento hacia dentro, fije con seguridad la tubería de suministro a los refuerzos en los postes de madera antes de comenzar la instalación de la columna de ducha. Retire el brazo de ducha existente. Kohler Co. Español-5 1188076-2-B... - Página 42 1-1/4″ (32 mm) máximo, y que el orificio esté centrado en la salida de la conexión de codo de 1/2″-14 NPT. Repare las superficies de la pared si el orificio existente para el brazo de ducha no está centrado o excede de las dimensiones recomendadas. 1188076-2-B Español-6 Kohler Co.
-
Página 43: Instale El Adaptador Del Suministro
Consulte la sección ″Diagrama de instalación″ de esta guía para la ubicación correcta de la conexión del codo de 1/2″-14 NPT dentro de la pared. Kohler Co. Español-7 1188076-2-B... - Página 44 Aplique cinta selladora de roscas a las roscas del adaptador de suministro. El adaptador de suministro tiene un dado hexagonal interno de 3/8″. Enrosque el adaptador de suministro en el codo de 1/2″-14 NPT utilizando una llave hexagonal de 3/8″. 1188076-2-B Español-8 Kohler Co.
- Página 45 Centre el collarín de montaje en el adaptador de suministro. Marque los orificios de fijación izquierdo y derecho. Sólo para K-45903: A partir del centro del adaptador de suministro, mida hacia abajo 27″ (686 mm) y marque la medida horizontal con un lápiz.
- Página 46 Deslice con cuidado la columna de ducha en el adaptador de suministro. Asegúrese de que el collarín de montaje inferior esté apretado contra la pared acabada. Continúe en la sección ″Aplome la columna de ducha″. 1188076-2-B Español-10 Kohler Co.
-
Página 47: Aplome La Columna De Ducha
Verifique que la ranuras del collarín de montaje se alineen con las marcas de lápiz en la pared acabada. Haga los ajustes necesarios. Retire la columna de ducha del adaptador de suministro. Kohler Co. Español-11 1188076-2-B... -
Página 48: Instale Con Anclajes
Sostenga el canal de metal del anclaje plano a lo largo de las tiras de plástico y deslice el canal a través de los orificios taladrados. Vuelva a alinear las manijas de las tiras para enderezar el canal detrás de la pared. 1188076-2-B Español-12 Kohler Co. - Página 49 Alinee el collarín de montaje con los clips de anclaje. Inserte el perno a través del collarín de montaje y apriete hasta que esté al ras con la pared. Kohler Co. Español-13 1188076-2-B...
- Página 50 Aplique una tira de sellador de silicona al filo posterior de cada chapetón. Deslice los chapetones sobre los collarines de montaje y presione los chapetones contra la pared acabada. Limpie el exceso de sellador de silicona de los chapetones y la pared acabada. 1188076-2-B Español-14 Kohler Co.
- Página 51 Enrosque la manguera a través del soporte portador. Con la arandela de rejilla instalada, enrosque la manguera a la ducha de mano. Coloque la ducha de mano en el soporte portador. Abra el agua. Verifique que no haya fugas. Kohler Co. Español-15 1188076-2-B...
-
Página 52: Cuidado Y Limpieza
Garantía limitada de por vida para la grifería KOHLER ® Kohler Co. garantiza que la Grifería* fabricada después del 1 de enero de 1997 está libre de problemas de fugas y goteo durante el uso residencial normal, mientras el comprador consumidor original sea el propietario de su casa. - Página 53 El cuidado y la limpieza indebidos anularán la garantía**. Al presentar las reclamaciones de garantía a Kohler Co., es necesario incluir la prueba de compra (recibo de venta original). Kohler Co. no se hace responsable de costos de mano de obra, instalación u otros costos...
- Página 54 ″Fixture Related″ de la lista de precios de la grifería Kohler, los desagües, las coladeras de fregadero Duostrainer , los dispensadores de jabón y loción, la bocina ®...
- Página 55 1188076-2-...
- Página 56 USA/Canada: 1-800-4KOHLER México: 001-800-456-4537 kohler.com ©2013 Kohler Co. 1188076-2-B...
