Pautas para la instalación de tarjetas de expansión

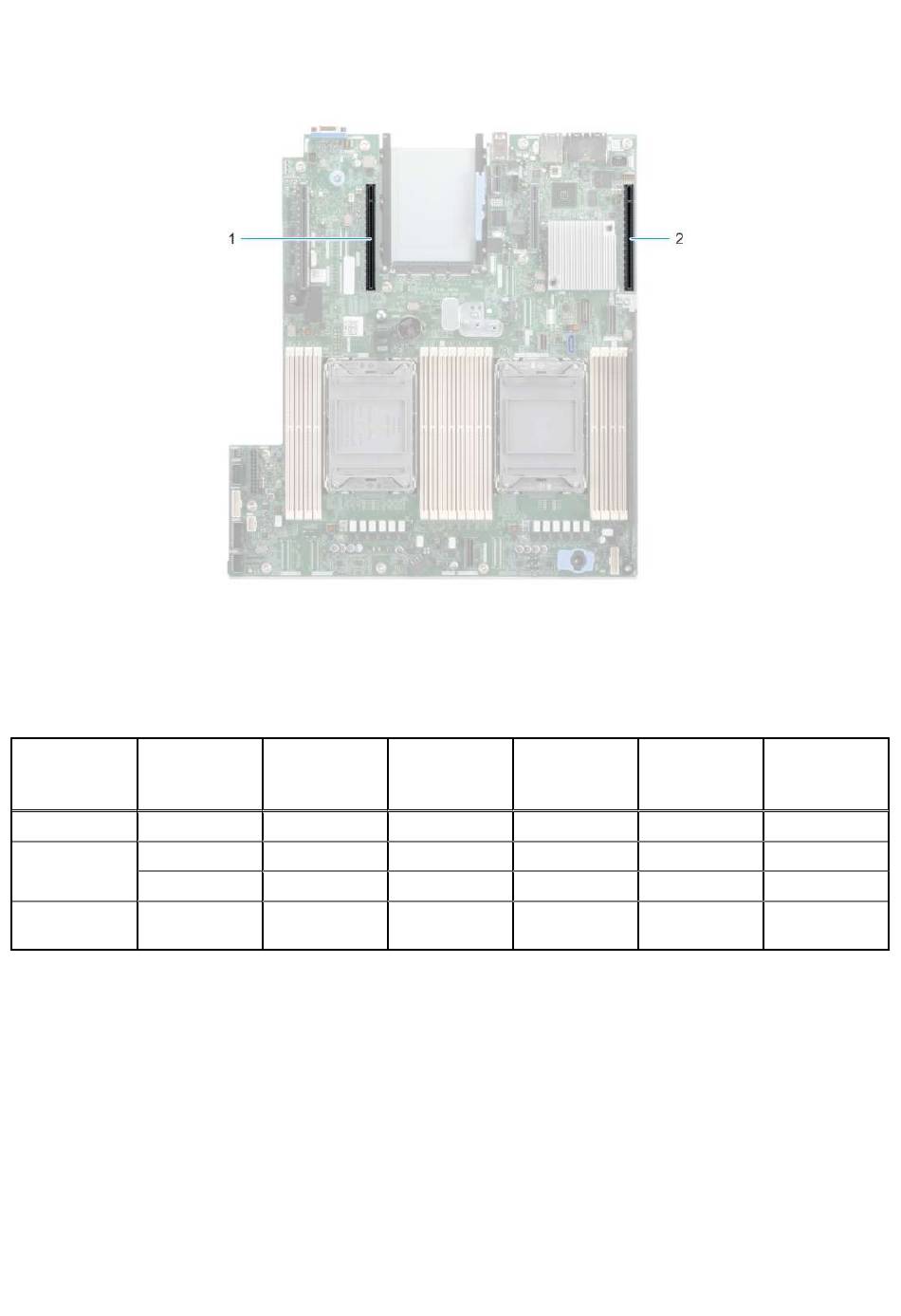

Ilustración 57. Conectores de la ranura de tarjetas de expansión
1. Soporte vertical 2C (ranura 3)
2. Soporte vertical 1 (ranura 1)
En la tabla a continuación, se describen las configuraciones de soportes verticales de tarjetas de expansión:
Tabla 18. Configuraciones del soporte vertical para tarjetas de expansión
configuraciones Soportes
verticales para
tarjetas de
expansión
Config0. con 1 LP R1
Configuración 1. R1
con 2x LP
R2c
Configuración 2. NA
con 0x LP
Ranuras PCIe Procesador de
control
1 Procesador 1
1 Procesador 1
3 Procesador 2
NA NA
Altura
Perfil bajo
Perfil bajo
Perfil bajo
NA
Instalación y extracción de componentes del sistema
Longitud Anchura de la
ranura
Longitud media x16
Longitud media x16
Longitud media x16
NA NA
