Lamellslipskiva
(slipmoppsrondell)
Alltefter aktuell användning ska ev. spräng-
skyddet 5 tas bort
monteras. Placera specialstödflänsen 7 (till-
behör, artikelnr. 2 605 703 028) och lamellslip-
skivan på slipspindeln 4. Skruva på spännmut-
tern 9 och dra fast den med tvåstiftsnyckeln.
Gummisliprondell 12
Alltefter aktuell användning ska ev. spräng-
skyddet 5 tas bort
monteras.
För montage se bildsidan.
Skruva på rundmuttern 14 och dra fast den med
tvåstiftsnyckeln.
Toppborste 15/skivborste
Alltefter aktuell användning ska ev. spräng-
skyddet 5 tas bort
monteras.
Slipverktyget ska kunna skruvas så långt in på
slipspindeln 4 att den vid slipspindelgängans slut
ligger stadigt mot slipspindelflänsen. Dra kraftigt
fast med U-nyckeln.

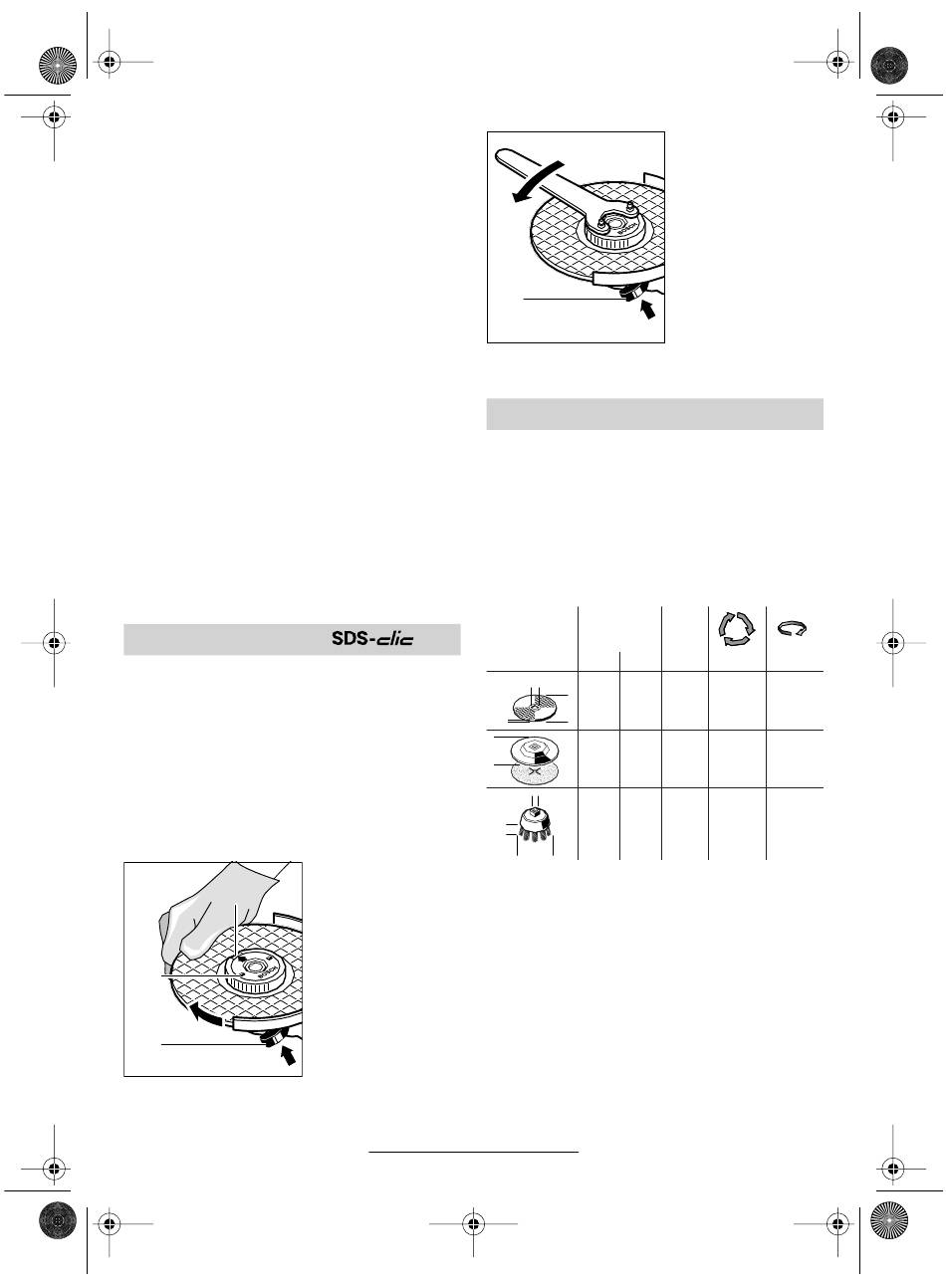

Snabbspännmutter
I stället för spännmutter 9 kan snabbspänn-
mutter 10 (tillbehör) användas. Slipverktygen kan
i detta fall monteras utan verktyg.
Snabbspännmuttern 10 får endast användas
för slip- och kapskivor.
Använd endast felfri, oskadad snabbspänn-
mutter 10.
Kontrollera vid påskruvning att sidan med
text inte är riktad mot slipskivan; pilen måste
peka mot indexmärket 16.
16
10
3
60 • 2 609 140 070 • TMS • 22.01.04
och handskyddet 11
och handskyddet 11
och handskyddet 11
Blockera slipspindeln
med spindellås-
knappen 3. Dra fast
snabbspännmuttern
genom att kraftigt
vrida runt slipskivan
medurs.
Svenska - 4
3
Godkända slipverktyg
Alla de slipverktyg som anges i denna bruksan-
visning kan användas.
Använda slipverktygs tillåtna varvtal [r/min] resp
periferihastighet [m/s]
motsvara data i tabellen.
Kontrollera därför alltid godkända varvtal /
periferihastigheter som anges på slipverktygets
etikett.
max.
[mm]
D b
d
115 6
D 125 6
b
115 –
D
125 –
d
75 30
b
D
En korrekt monterad
och oskadad snabb-
spännmutter kan
lossas för hand när
räfflade ringen vrids
moturs.
En hårtsittande
snabbspännmutter
ska lossas med
tvåstiftsnyckeln,
använd aldrig en
tång. Lägg an
tvåstiftsnyckeln som
bilden visar.
måste åtminstone
[mm]
d [r/min] [m/s]
22,2 11 000 80
22,2 11 000 80
– 11 000 80
– 11 000 80
M 14 11 000 45
