Vid slipning av metall uppstår gnistor. Se upp
att personer inte skadas. Brandrisk föreligger
och därför får inga brännbara material förvaras
i närheten (inom gnistområdet).
Var försiktig vid spårfräsning t. ex. i bärande
väggar: se hänvisning till statisk konstruktions-
beräkning.
Om kapskivan tillfälligt blockerar, kommer
maskinens höga kraft att leda till en ryckig och
farlig reaktion. Vid blockering, stäng genast av
maskinen.
Kontrollera slipskivornas
Centrumhålet måste utan spel passa på stöd-
flänsen 7. Varken reducerstycke eller adapter
får användas.
Använd aldrig kapskivor för grovslipning.
Tryckbelasta inte kapskivorna från sidan.
Följ tillverkarens instruktioner beträffande
montering och användning av slipverktyget.
Varning! Slipkroppen roterar efter frånkoppling
en stund innan den stannar.
Maskinen får inte spännas fast i skruvstäd.
Låt aldrig barn hantera maskinen.
Bosch kan endast garantera att maskinen
fungerar felfritt om för maskinen avsedda
originaltillbehör används.
Så här monteras
skyddsutrustningen
Dra ut stickproppen innan åtgärder utförs
på maskinen.
Sprängskydd
För arbeten med slip- och kapskivor måste
sprängskyddet 5 vara monterat.
Placera sprängskyddet 5
Anpassa sprängskyddets 5 läge att motsvara
arbetsmomentet. Kläm fast huven med skruv 6.
Den slutna sidan på sprängskyddet 5 måste
alltid vara riktad mot användaren.
Stödhandtag
Vid alla arbeten med maskinen måste stöd-
handtaget vara monterat.
Skruva fast stödhandtaget 2 alltefter valt arbets-
sätt antingen på höger eller vänster sida om
maskinhuvudet.
59 • 2 609 140 070 • TMS • 22.01.04
Handskydd
För arbeten med gummisliprondell 12 eller
toppborste 15/ståltrådsborste i skivform/lamell-
slipskiva ska handskyddet 11 (tillbehör) vara
monterat. Handskyddet 11 fästs in med stöd-
handtaget 2.
Montering av slipverktyg
dimensioner.
Påverka spindellåsknappen 3 endast när slip-
spindeln står stilla!
Slip-/kapskiva
Kontrollera
Centrumhålet måste utan spel passa på stöd-
flänsen 7. Varken reducerstycke eller adapter
får användas.
För montage se bildsidan.
Skruva på spännmuttern 9 och dra fast den med
tvåstiftsnyckeln (se avsnitt "Snabbspännmutter").
på spindelhalsen.
Saknas O-ringen eller är den skadad ska den
ovillkorligen ersättas (artikelnr 1 600 210 039)
innan stödflänsen 7 monteras.
Svenska - 3
Dra ut stickproppen innan åtgärder utförs
på maskinen.
Använd enbart slipverktyg
tillåtna varvtal åtminstone motsvarar
slipmaskinens högsta
varvtal.
Slip- och kapskivorna blir under arbetet
mycket heta; berör ej skivan innan den
svalnat.
Rengör slipspindeln och alla delar som ska
monteras. För inspänning och lossning av slip-
verktyg blockera slipspindeln 4 med spindel-
låsknappen 3.
slipskivornas

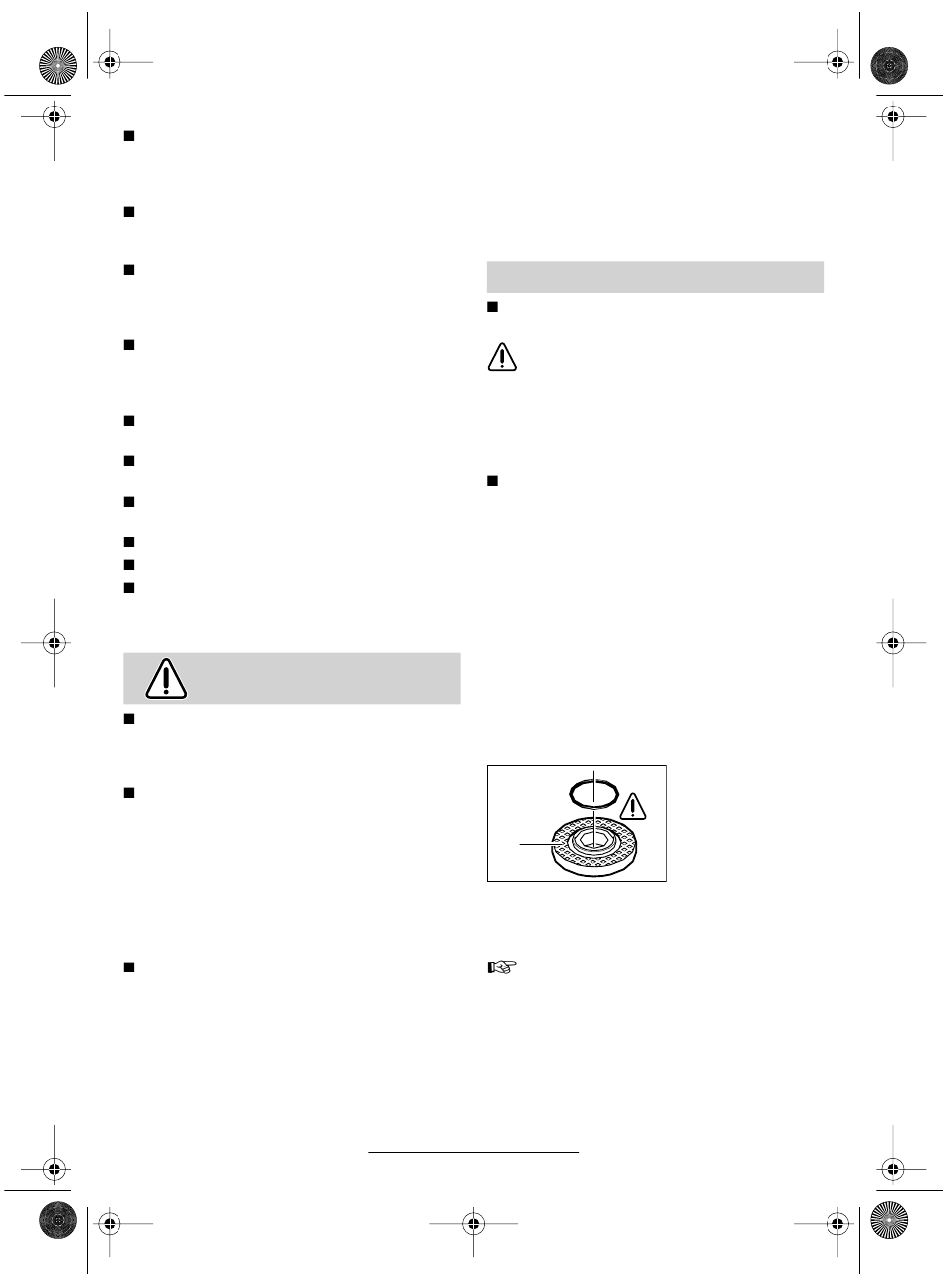

På stödflänsen 7 har
en O-ring placerats
kring centrerflänsen
(plastdetalj).
7
Efter montering
kontrollera innan maskinen inkopplas
att slipverktyget är korrekt monterat
och att det kan rotera fritt.
vilkas
tomgångs-
dimensioner.
av slipverktyget
