Montaje De La Bomba: Diseño Del Impulsor De Pasador - SPX Flow C Serie Manual De Instrucciones

Mantenimiento
Montaje de la bomba:
Diseño del impulsor
de pasador

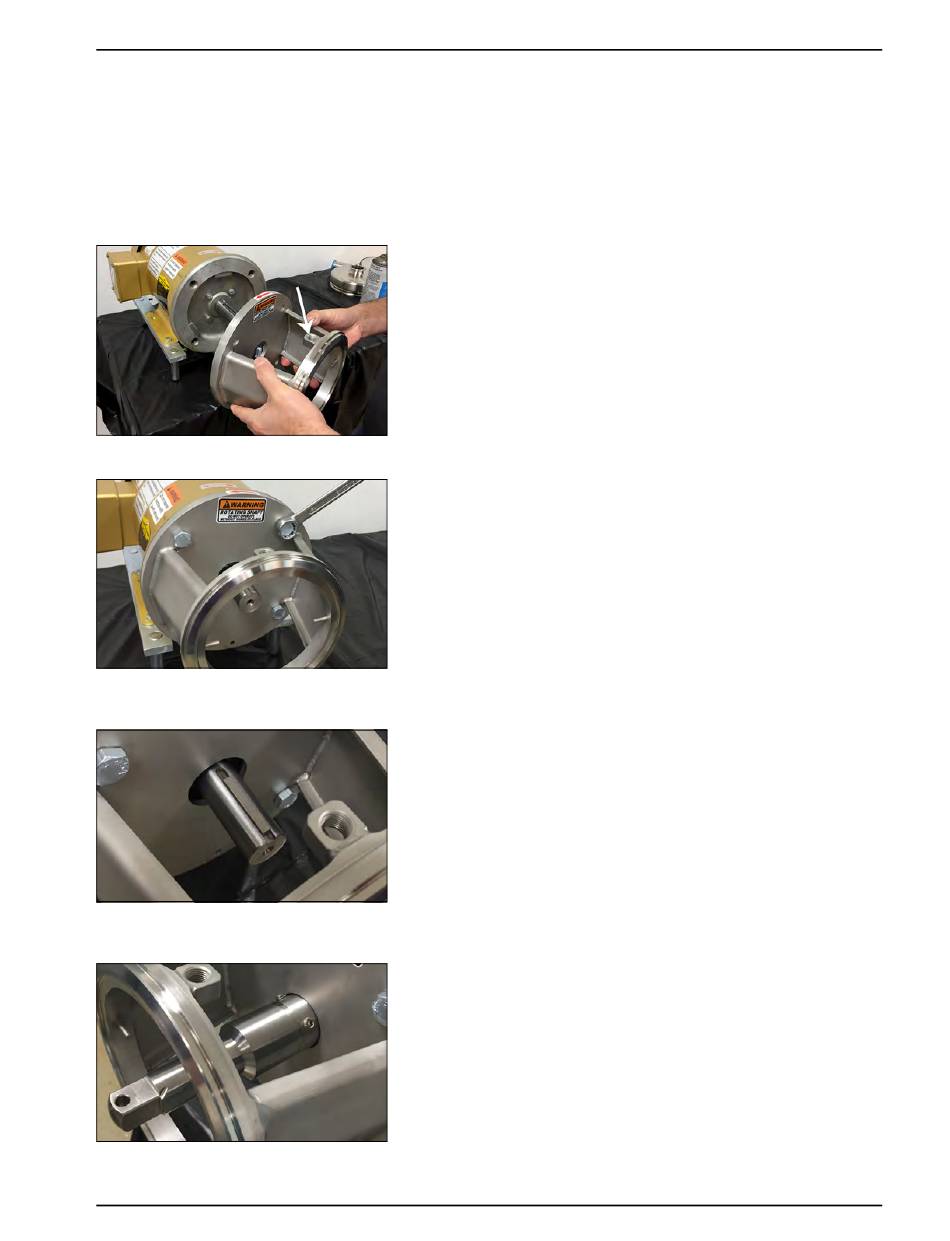

Figura 27 - Instale el adaptador del motor
Figura 28 - Instale los pernos
del adaptador del motor
Figura 29 - Instale la llave
en el eje del motor
Figura 30 - Eje de acople en
el eje del motor
06/2019
Bomba Waukesha Cherry-Burrell
Elementos necesarios para trabajar con una bomba de diseño
de impulsor de pasador de la Serie C:
• Mazo
• Llave Allen
(transporte del sello)
• Llave Allen (eje)
NOTA: Si no está instalando o reemplazando el motor, continúe
con el paso 3.
1. Coloque el adaptador del motor sobre el lado del motor.
Monte el adaptador de tal manera que el orificio roscado para
la cascada de agua (flecha) quede hacia arriba.
2. Instale y ajuste los pernos de retención del adaptador del motor.
3. Instale la llave en el eje del motor.
4. Coloque el conjunto del eje de acople en el eje del motor.
No apriete los tornillos de fijación del eje.
95-03008-NEMA
®
Serie C
• Llave
(adaptador del motor)
• Cuñas de 0.060 pulgadas
• Compuesto antiadherente
Página 23
