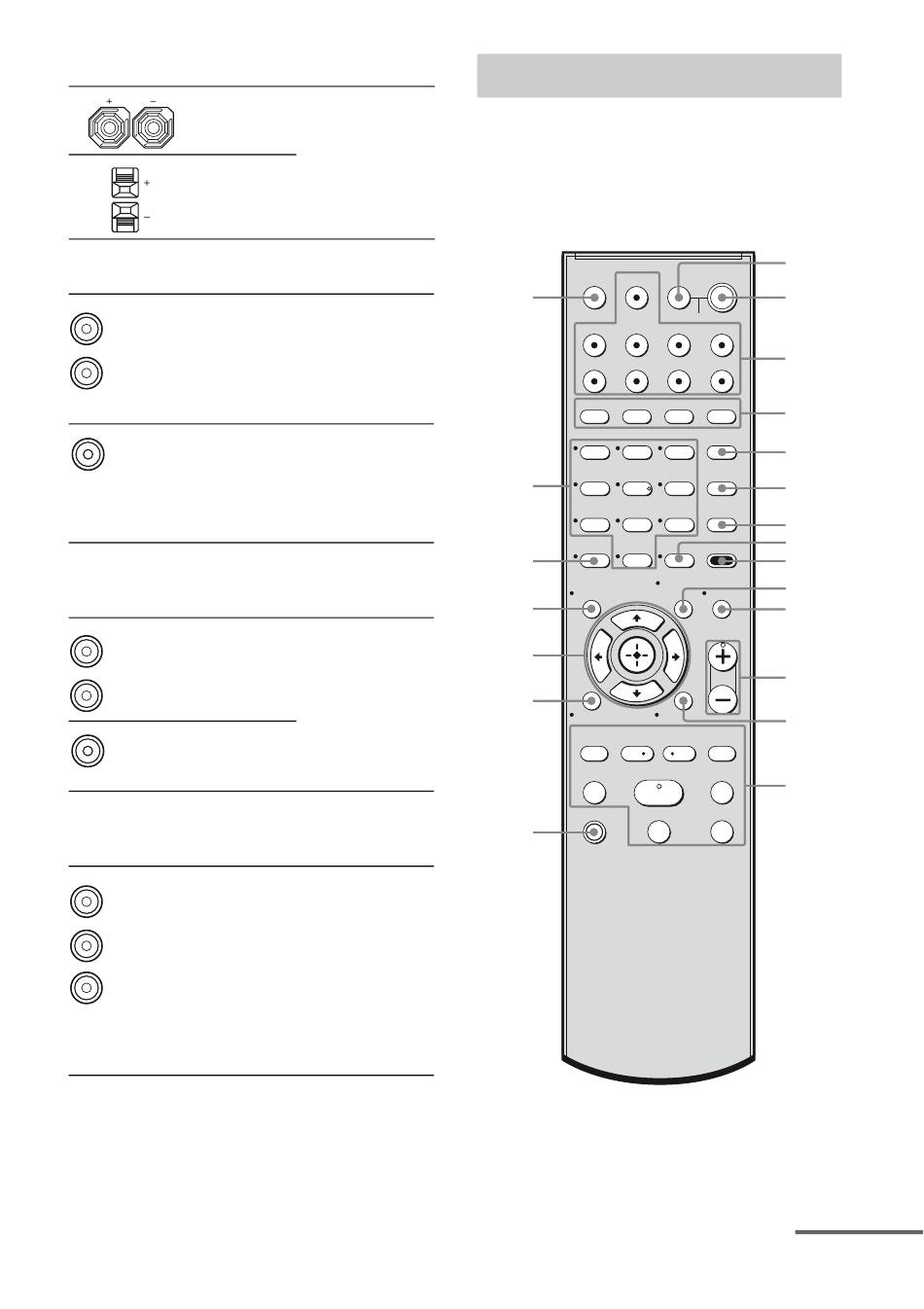

Sony STR-DH700 Manual De Instrucciones página 13

E Sección SPEAKERS
F Sección AUDIO INPUT/OUTPUT
Tomas
Blanco
AUDIO IN/
(L-izquierdo)
OUT
Rojo
(R-derecho)
Toma
Negro
AUDIO OUT
G Sección VIDEO/AUDIO INPUT/
OUTPUT
Tomas
Blanco
AUDIO IN/
(L-izquierdo)
OUT
Rojo
(R-derecho)
Tomas
Amarillo
VIDEO IN/
OUT*
H Sección COMPONENT VIDEO
INPUT/OUTPUT
Tomas Y,
Verde
P /C , P
B B
(Y)
IN/OUT*
Azul
(P /C )
B B
Rojo
(P /C )
R R
* Es posible ver la imagen de entrada seleccionada si
conecta la toma MONITOR OUT o HDMI OUT a
un televisor o un proyector (página 21).
Permite realizar la
conexión con los
altavoces
(página 19).
Permite conectar
un reproductor de
Super Audio CD,
una grabadora de
CD, etc. (página
22).
Permite realizar la
conexión con el
altavoz
potenciador de
graves (página 19).
Permite conectar
una
videograbadora,
un reproductor de
discos Blu-ray,
etc. (página 21–
28).
Permite realizar la
/C conexión a un
R R
reproductor de
DVD, un televisor,
un sintonizador vía
satélite, etc. Es
posible disfrutar
de imágenes de
alta calidad
(página 21–28).
Mando a distancia
Es posible utilizar el mando a distancia
RM-AAU023 suministrado para utilizar el
receptor y controlar los componentes de audio/
vídeo Sony que el mando a distancia tiene
asignados para controlar (página 92).
