6
INFORMATIONEN

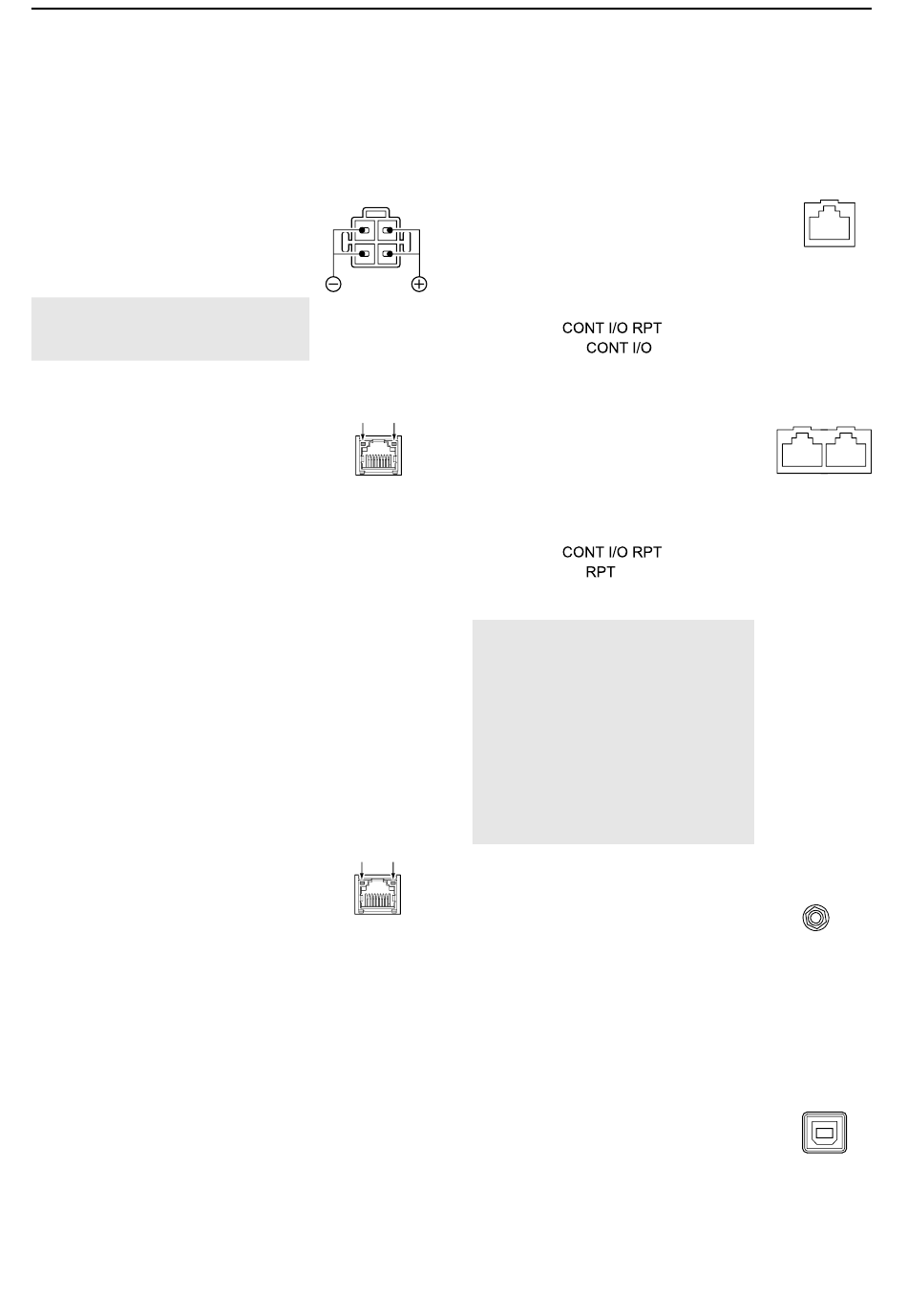

■ Anschlüsse

D [DC 13.8 V]

Akzeptiert regulierten Gleichstrom
von 13,8 V DC ±15 % über
das mitgelieferte Gleichstrom-
Versorgungskabel.
RWARNUNG! NIEMALS die
Polarität des Gleichstrom-
Versorgungskabels umkehren.

D [LAN 1]

Stellt die Verbindung zu einem
Gateway-Server her, wenn der
Repeater im Gateway-Repeater-
Modus betrieben wird.
Über die LED-Anzeige:
1 LINK/ACT
• Leuchtet, wenn ein Kabel
angeschlossen ist.
• Leuchtet nicht, wenn kein Kabel
angeschlossen ist.
• Blinkt während der Kommunikation.
2 GESCHWINDIGKEIT
• Leuchtet während der Übertragung in
100BASE-TX.
• Leuchtet während der Übertragung
nicht.
• Blinkt während der Übertragung in
10BASE-T oder wenn keine Verbindung
vorliegt.

D [LAN 2]

Stellt die Verbindung zu einem
Gateway-Server her, wenn der
Repeater im LTE-Modus betrieben
wird.
L Eine optionale LTE-Einheit ist
erforderlich.
Über die LED-Anzeige:
1 LINK/ACT
• Leuchtet, wenn ein Kabel
angeschlossen ist.
• Leuchtet nicht, wenn kein Kabel
angeschlossen ist.
• Blinkt während der Kommunikation
2 GESCHWINDIGKEIT
• Leuchtet während der Übertragung in
100BASE-TX.
• Leuchtet während der Übertragung
nicht.
• Blinkt während der Übertragung in
10BASE-T oder wenn keine Verbindung
vorliegt.

D [CONT I/O]

Stellt die Verbindung zum LAN-
Port des ID-RP2C mithilfe des
mitgelieferten Steuerungskabels
her, wenn das Repeatersystem als
Gateway oder Hilfsrepeater mit dem
ID-RP2C betrieben wird.
L Legen Sie [
Rückseite auf „
diesen Port verwenden.

D [RPT1]/[RPT2]

1 2
Stellt die Verbindung zu anderen
Repeatern mit dem mitgelieferten
Steuerungskabel für die
Datenkommunikation her, wenn
mehrere Repeater im Repeatersystem
installiert sind.
L Legen Sie [
Rückseite auf „
diesen Port verwenden.
HINWEIS:
• Der RPT1-Port des Repeaters zum
Anschluss des Repeaters des anderen
Bands muss mit dem RPT2-Port
des anderen Repeaters verbunden
werden.
• Die Ports ermöglichen es den
Repeatern, miteinander „daisy
chained" (verkettet) zu werden, und
bilden ein Netzwerk, damit andere
Daten zwischen ihnen übertragen
werden können.
1 2

D [REF IN 10MHz]

Gibt ein 10-MHz-Signal als
Referenzfrequenzsignal ein.
• Eingangsfrequenz:
• Impedanz:
(unsymmetrisch)
• Eingangspegel:
L Stellen Sie die interne Referenzfrequenz
mithilfe der Utility-Software ein.

D [USB]

Stellt die Verbindung mithilfe des
mitgelieferten USB-Kabels her, um
die Details des Repeaters, wie zum
Beispiel das Rufzeichen, die IP-
Adresse und alle anderen Funktionen
mithilfe der Utility-Software
einzustellen.
• Anschlusstyp:
19
] auf der
" fest, wenn Sie
] auf der
" fest, wenn Sie
10 MHz SMA-Anschluss
50 Ω
–10 dBm
(ungefähr)
USB Typ B (1.1/2.0)
