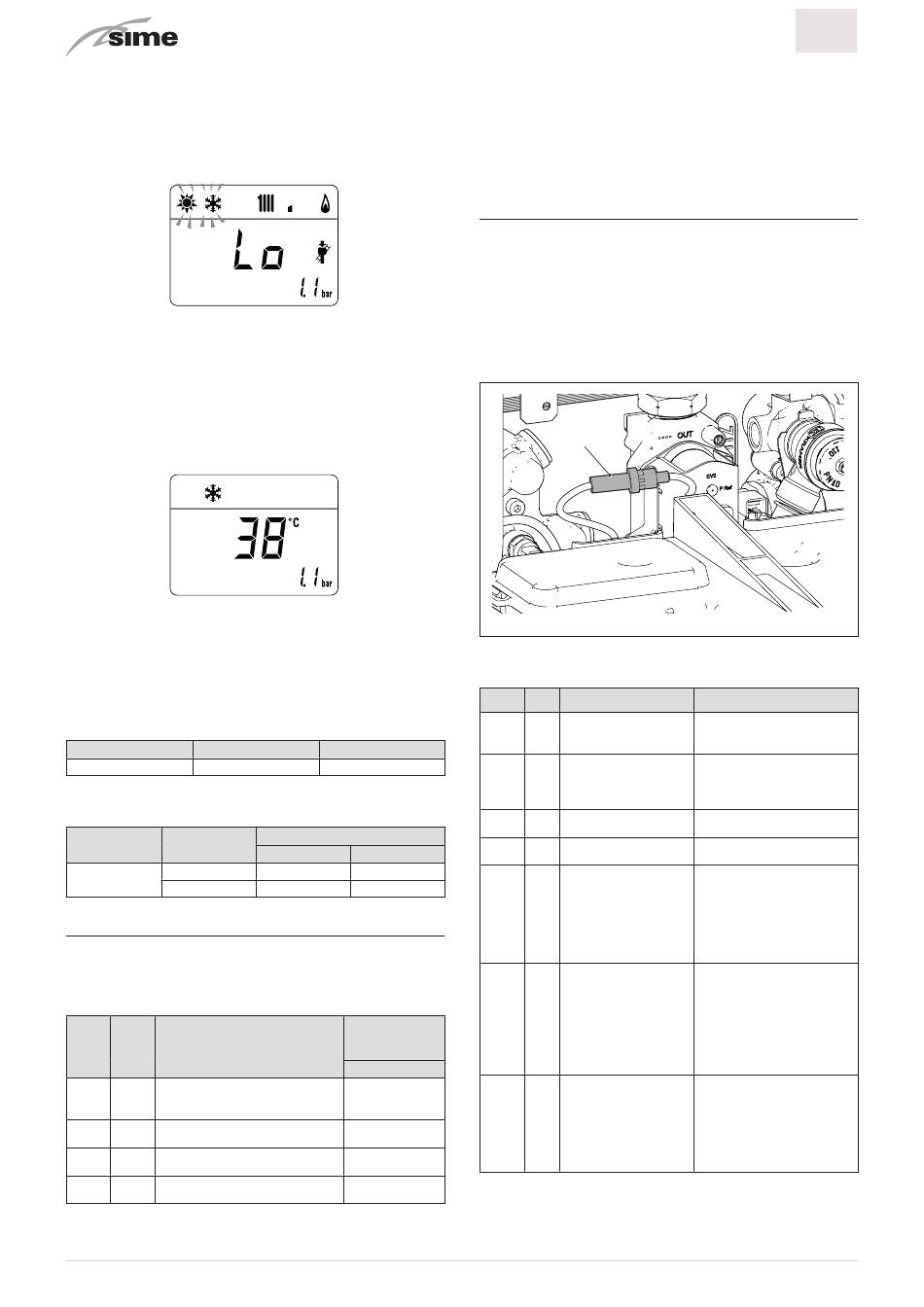

– eseguire il rilevamento dei parametri di combustione (CO
particolare) e del rendimento di combustione
– premere il tasto < per fare funzionare la caldaia alla potenza
minima "Lo" e verificare che i valori di pressione gas sui ma-
nometri corrispondano a quelli indicati nelle tabelle riportate
sotto. Sul display è visualizzata la scritta "Lo" fissa ed i simboli
l e n lampeggianti
– premere ancora il tasto
caldaia alla potenza massima. Se i valori di pressione del gas
sono corretti, è possibile rilevare i dati di combustione ed effet-
tuare anche la misura del rendimento di combustione previsto
dalla legislazione in vigore
– premere il tasto y per uscire dalla "Procedura Spazzacami-
no". Sul display sarà visualizzata la temperatura dell'acqua di
mandata della caldaia
– chiudere i rubinetti aperti in precedenza e verificare l'arresto
dell'apparecchio
– scollegare i manometri, chiudere accuratamente le prese di
pressione (6) e (7), riportare il quadro comandi nella posizione
originale e rimontare il pannello anteriore (2).
Pressione di alimentazione gas
Tipo di gas
Pressione (mbar)
Installazioni con scarichi fumo SDOPPIATI e CONCENTRICI
Potenza
Modello
Termica
Max
UNIQA
REVOLUTION 25
min
8.6

Manutenzione straordinaria

Nel caso di sostituzione della scheda elettronica È OBBLIGATORIO
impostare i parametri come indicato in tabella e nella sequenza
riportata.
Tipo N° Descrizione
Indice riportante la potenza in kW
PAR 01 caldaia
0 = 25
Configurazione Idraulica
PAR 02
5 = Low NOx ErP
Configurazione Tipo Gas
PAR 03
0 = G20; 1 = GPL
Configurazione Combustione
PAR 04
3 = Low NOx ErP APS
46
> per fare funzionare nuovamente la
G20 G31
20 37
Pressione agli ugelli (mbar)
G20 G31
13,3 - 13,8 35,2 - 35,7
2,9 - 3,2 6,1 - 6,5
Impostazione
per UNIQA
REVOLUTION 25
-
0
5
0 o 1
3
in Per entrare in "Visualizzazione e impostazione parametri" fare
2
riferimento a quanto descritto al paragrafo specifico.
Terminata l'impostazione dei parametri indicati in tabella, è ne-
cessario eseguire la "Procedura di taratura automatica".
Nel caso di sostituzione della valvola gas , e/o dell'elettrodo di
accensione/rilevazione
interamente la "Procedura di taratura automatica" descritta al
paragrafo specifico.
8.7

Codici anomalie e possibili rimedi

a
ATTENZIONE
Se con richiesta di RISCALDAMENTO o SANITARIO at-
tiva la caldaia non funziona (il simbolo di richiesta
o r è presente sul display), verificare che il fusibile
(1) del ventilatore, installato sul cavo di alimentazione
del ventilatore, sia funzionante, nel caso contrario ef-
fettuarne la sostituzione.
1
LISTA ALLARMI ANOMALIE/GUASTI
Tipo N° Anomalia
Bassa pressione acqua
ALL 02
nell'impianto
Alta pressione acqua
ALL 03
impianto
Anomalia sonda
ALL 04
sanitario
Anomalia sonda di
ALL 05
mandata
Mancata rilevazione
ALL 06
fiamma
Intervento del
ALL 07
termostato di sicurezza
Anomalia circuito
ALL 08
rilevazione fiamma
, e/o ventilatore , è necessario eseguire
Rimedio
- Effettuare il reintegro
- Controllare eventuali
perdite sull'impianto
- Aprire il rubinetto di scarico
presente nel gruppo
idraulico e regolare la
pressione a 1-1,2 bar
- Verificare collegamenti
- Sostituire la sonda
- Verificare collegamenti
- Sostituire la sonda
- Verificare integrità
dell'elettrodo o che non sia
a massa
- Verificare la disponibilità e
la pressione del gas
- Verificare l'integrità della
valvola gas e della scheda
- Verificare i collegamenti
della sonda di mandata
- Disaerare l'impianto
- Verificare valvola di sfiato
- Sostituire la sonda di
mandata
- Verificare che il rotore della
pompa non sia bloccato
- Verificare integrità
dell'elettrodo o che non sia
a massa
- Verificare la disponibilità e
la pressione del gas
- Verificare l'integrità della
valvola gas e della scheda
IT
t
Fig. 63
