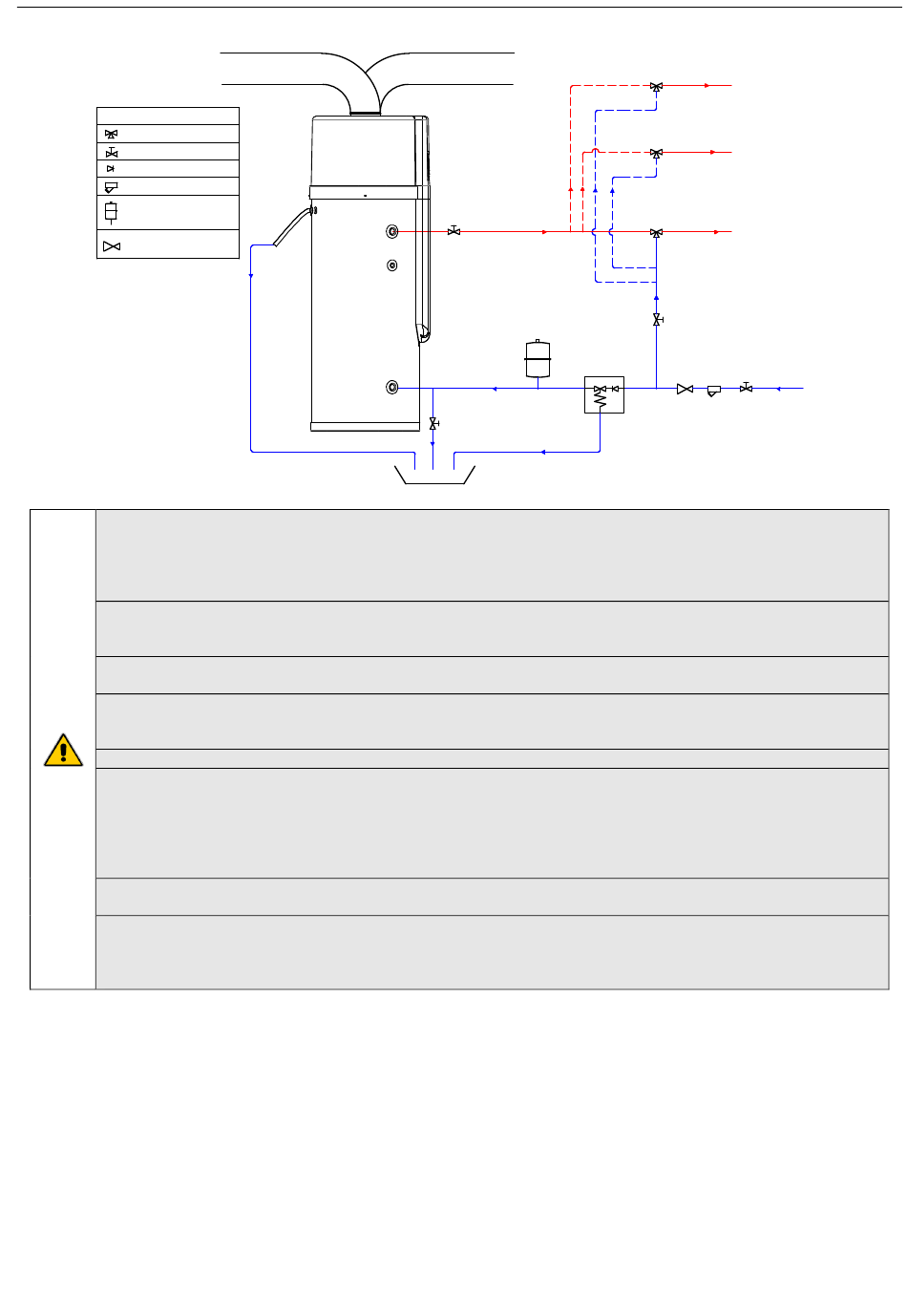

9.5 SCHÉMA D'INSTALLATION
Légende
Vanne de mélange
Vanne manuelle
Vanne de non-retour
Filtre à Y
Vase d'expansion
Groupe automatique
de remplissage
Il faut installer sur la ligne d'arrivée d'eau un groupe de sécurité hydraulique conformément à la norme EN 1487. Le non-
respect des consignes peut provoquer des possibles dommages à l'appareil ou lésions à personnes. Le groupe de sécurité doit
être muni d'une vanne d'arrêt, vanne de vidange manuelle, vanne de non-retour que l'on peut inspectée et vanne de sécurité
calibrée à 7bar. Pour comprendre où installer le groupe de sécurité référez-vous au schéma d'installation. Le groupe de
sécurité doit être protégé du gel.
Le tuyau de décharge du groupe de sécurité doit être installé avec une inclinaison continue vers le bas et dans un
environnement protégé du gel. L'eau doit être libre de s'écouler du tuyau de décharge du groupe de sécurité et l'extrémité de
ce tuyau doit être laissée ouverte à la pression atmosphérique.
Le groupe de sécurité doit être inspecté régulièrement pour éliminer les dépôts du calcaire et afin de s'assurer qu'il ne soit pas
bloqué. Attention aux risques de brûlures à cause de la haute température de l'eau.
Le vase d'expansion de capacité appropriée pour absorber les variations de volume (capacité du vase d'expansion dépend de
la prolongation des tuyauteries d'eau chaude sanitaire), il doit être installé sur la ligne d'arrivée de l'eau. En tout cas, sa
capacité ne doit pas être inférieure à 18 L pour la série 200 et 24 L pour la série 300.
L'eau du ballon peut être évacuée par la vanne externe installée sur le tuyau d'arrivée (non fourni.)
Après l'installation de tous les tuyaux de raccordement, ouvrir l'arrivée d'eau froide et la sortie de l'eau chaude pour remplir
le ballon. Le ballon est plein dès que l'eau commence à s'écouler d'une manière régulière dans les robinets. Fermez toutes les
vannes et vérifier tous les tuyaux. Se il y a des pertes, procéder à la réparation.
Si la pression de l'eau d'arrivée est inférieure à 1,5bar, une pompe de surpression doit être installée sur la ligne de l'eau
d'arrivée. Afin d'assurer la durabilité et la sécurité du ballon en cas de pression d'alimentation hydraulique supérieure à
5,5bar, un réducteur de pression doit être monté sur la tuyauterie d'arrivée d'eau.
Dans l'entrée d'air est conseillé d'installer un filtre. Si l'appareil est raccordé à des conduits, le filtre doit être installé sur le
conduit d'air d'entrée.
Pour faciliter le drainage de l'eau de condensat de l'évaporateur, l'unité doit être installée sur un plan horizontal avec un
angle d'inclinaison max. de 2 degrés vers l'orifice de vidange qui se trouve dans le côté opposé du panneau de commande.
Dans le cas contraire, assurez-vous que la tuyauterie de vidange des condensats est placée dans le point le plus bas, faire un
siphon sur elle si nécessaire.

9.6 RACCORDEMENTS HYDRAULIQUES

Les raccordements hydrauliques doivent être effectués conformément aux réglementations locales et nationales. Les tuyauteries
peuvent être réalisées avec un tuyau multicouche, en polyéthylène ou en acier inoxydable et doit résister à au moins 100°C et
10bar. Les tuyauteries doivent être conçues avec soin en fonction de la vitesse d'écoulement de l'eau souhaitée et les pertes de
charge du circuit hydraulique. Tous les raccordements hydrauliques doivent être isolés avec un matériau à cellules fermées d'une
épaisseur suffisante. Les unités doivent être connectées à la tuyauterie en utilisant des joints souples. Il est recommandé
d'installer dans le circuit hydraulique les organes suivants:
• Filtre métallique à Y (doit être installé sur le tuyau d'arrivée) avec maille métallique non supérieure à 1mm.
• Groupe de remplissage automatique (recommandé 3 bar) lorsque la pression de l'eau est supérieure à 5,5 bar.
• Groupe de sécurité hydraulique (7 bar).
• Vannes d'arrêt manuelles pour isoler l'unité du circuit hydraulique.
• Vanne d'arrêt manuel sur le tuyau d'arrivée eau pour vider l'unité si nécessaire.
• Thermomètres pour détecter la température dans le circuit hydraulique.
18
Conduit sortie d'air
Eau de
condensat
Conduit d'entrée d'air
Sortie eau chaude
Arrivée eau froide
Vidange
Utilisateur 3
Utilisateur 2
Utilisateur 1
Groupe
hydraulique
de sécurité
Alimentation
hydrique
