Se i condotti di aspirazione e/o mandata dell'aria sono collegati, si perderà una parte del flusso d'aria e della capacità della
pompa di calore.
Se si collega l'unità a dei condotti per l'aria, questi devono essere: DN 160 mm per i tubi rigidi o diametro interno 160 mm per i
tubi flessibili. La lunghezza totale dei condotti non deve essere superiore a 4 m e la pressione statica massima non deve
superare 60 Pa. Se i condotti dell'aria presentano curve, la perdita di carico sarà maggiore. Quindi se ci sono due condotti con
curve, la lunghezza totale dei condotti non dovrebbe essere superiore a 2 m.
Si fa presente che le prestazioni dell'unità si riducono in caso dl collegamento dell'ingresso aria a un condotto che aspira
dall'esterno, a causa delle basse temperature invernali e delle alte temperature estive.
La temperatura ottimale di lavoro è di 20°C ambiente.
Nella tabella qui a fianco sono riportate le
massime lunghezze totali da rispettare per il
condotto aria a seconda della geometria (originale
160mm) e qualora si voglia allargare il diametro a
180 mm.

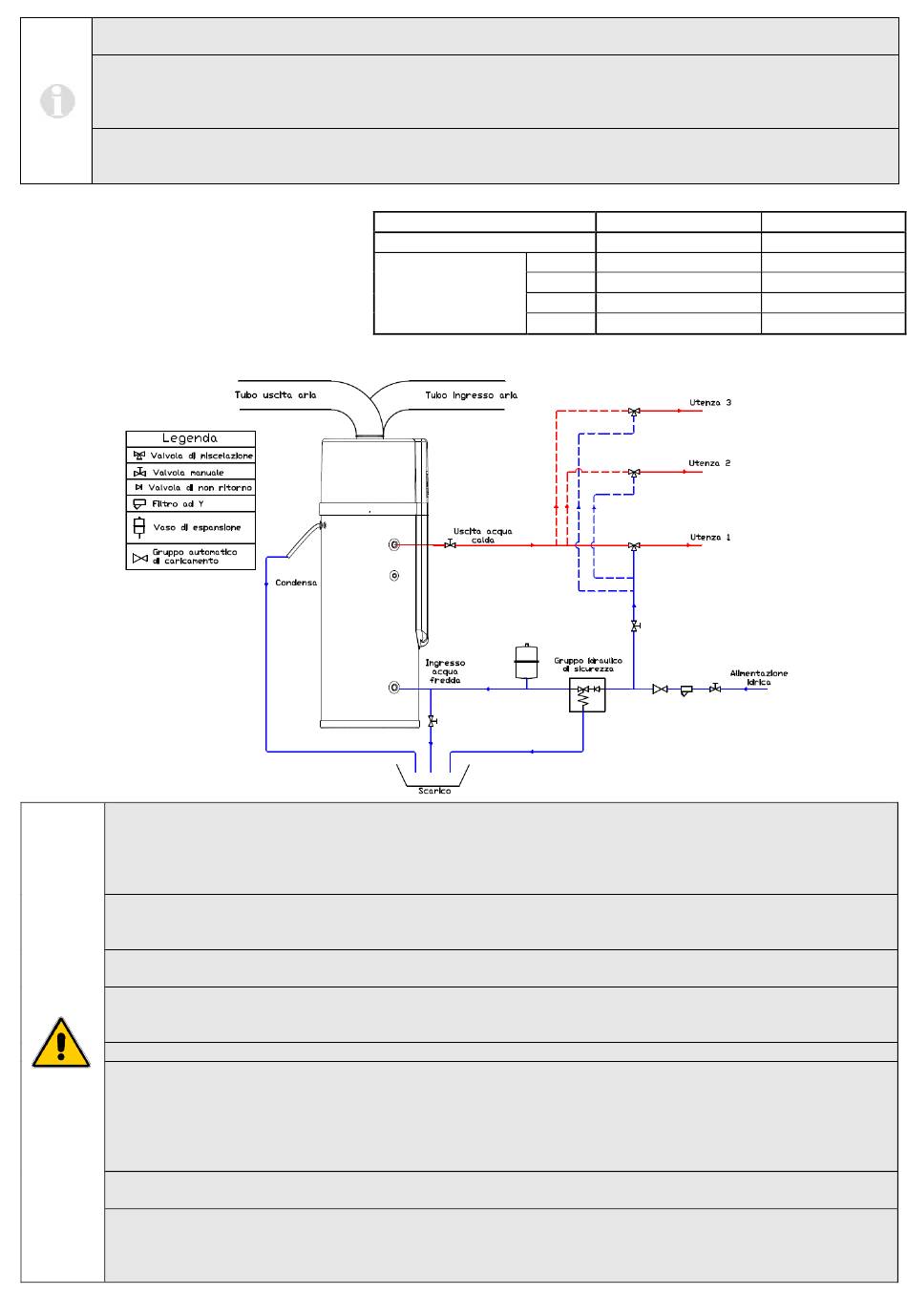

9.5 SCHEMA DI INSTALLAZIONE

Si deve necessariamente installare in ingresso un gruppo idraulico di sicurezza conforme allo standard EN 1487. Altrimenti,
potrebbero verificarsi danni all'unità o anche lesioni alle persone. Il gruppo di sicurezza deve essere provvisto di rubinetto di
intercettazione, valvola di scarico manuale, valvola di non ritorno ispezionabile e valvola di sicurezza tarata a 7 bar. Per
capire dove installare il gruppo di sicurezza riferirsi allo schema di installazione. Il gruppo di sicurezza deve essere protetto
dal gelo.
Il tubo di scarico del gruppo di sicurezza deve essere installato con inclinazione continua verso il basso e in un ambiente
protetto dal gelo. L'acqua deve essere libera di gocciolare dal tubo di scarico del gruppo di sicurezza e l'estremità di questo
tubo deve essere lasciata aperta alla pressione atmosferica.
Il gruppo di sicurezza deve essere ispezionato regolarmente per rimuovere i depositi di calcare e per verificare che non sia
bloccato. Attenzione alle scottature, a causa dell'elevata temperatura dell'acqua.
Il vaso di espansione con capacità opportunamente dimensionata per assorbire le variazioni di volume (a seconda
dell'estensione delle tubazioni di distribuzione sanitaria) deve essere installato nella linea di ingresso acqua. In ogni caso, la
sua capacità non deve essere inferiore a 12 L per la serie 200 e a 18 L per la serie 300.
L'acqua del serbatoio può essere scaricata attraverso la saracinesca esterna installata sul tubo di ingresso (non fornita).
Dopo che tutti i tubi di collegamento sono stati installati, aprire l'ingresso acqua fredda e l'uscita acqua calda per riempire il
serbatoio. Quando l'acqua inizia a fluire normalmente dai rubinetti, il serbatoio è pieno. Chiudere tutte le valvole e
controllare tutti i tubi. Se c'è qualche perdita, procedere con la riparazione.
Se la pressione dell'acqua in ingresso è inferiore a 1,5 bar, una pompa di rilancio deve essere installata sulla linea di ingresso
dell'acqua. Per garantire la durabilità e la sicurezza del serbatoio in caso di pressione di alimentazione idraulica maggiore di
5,5 bar, un riduttore di pressione deve essere montato sul tubo di ingresso dell'acqua.
Nell'ingresso dell'aria è consigliabile installare un filtro. Se l'unità è collegata a dei condotti, il filtro deve essere installato
sull'ingresso aria del condotto.
Per il drenaggio dell'acqua di condensa dell'evaporatore, installare l'unità su un piano orizzontale con un angolo
d'inclinazione massimo di 2 gradi verso il foro di scarico che si trova sul lato opposto del pannello di controllo. In caso
contrario, assicurarsi che il tubo di scarico condensa sia collocato nel punto più in basso e fare un sifone su di esso, se
necessario.
Lunghezza max condotto (in+out)
Senza curve
1
2
Nr. curve 90°
3
4
d = 180 mm d = 160 mm
8 m 4,3 m
6,9 m 3,2 m
5,9 m 2,2 m
4,9 m
4 m
/
/
