Инструкция по монтажу – только для специалистов
5.10. Блок увеличения мощности (дополнительно)
1. Провести кабель блока увеличения мощности через кабельный ввод a
в области подключения 230 В / 400 В.
2. Подсоединить блок увеличения мощности к клеммной колод-
ке h, руководствуясь схемой подключения. К клемме «ST1» под-
соединить защитную цепь, к клемме «ST2» — управляющую цепь.
Соблюдать инструкции руководства, прилагаемого к соответствующему
устройству.
5.11. Дистанционный запуск
(дополнительно)
Подключение выполняется через клеммы
«RS1», «RS2» и «24VDC» на клеммной ко-
лодке f.
Переключателем или исполнительным механиз-
мом необходимо переключить +24 В пост. тока
на клемме для необходимого режима работы
RS1 или RS2.
В сервисном меню можно назначить RS1 и RS2
любой режим работы или пользовательскую
программу (см. «10.16. Включение режима
ожидания для дистанционного управления»
на стр. 48).
5.12. Выход динамиков (дополнительно)
К выходу динамиков можно подключить стандартные динамики с рекомен-
дованной музыкальной нагрузочной способность ок. 25 Вт. Импеданс дол-
жен составлять 8 Ом. Минимальное поперечное сечение кабеля динамика
составляет 2 x 0,5 мм².
1. Провести провода динамика через кабельный ввод 7 в области под-
ключения низковольтного напряжения к модулю расширения.
2. Подключить провода динамика к клеммной колодке f с надписью
RS- и RS+ для правого динамика и LS- и LS+ для левого динамика. Для
оптимального результата звучания следить при этом за полярностью
проводов подключения.
стр. 24/60

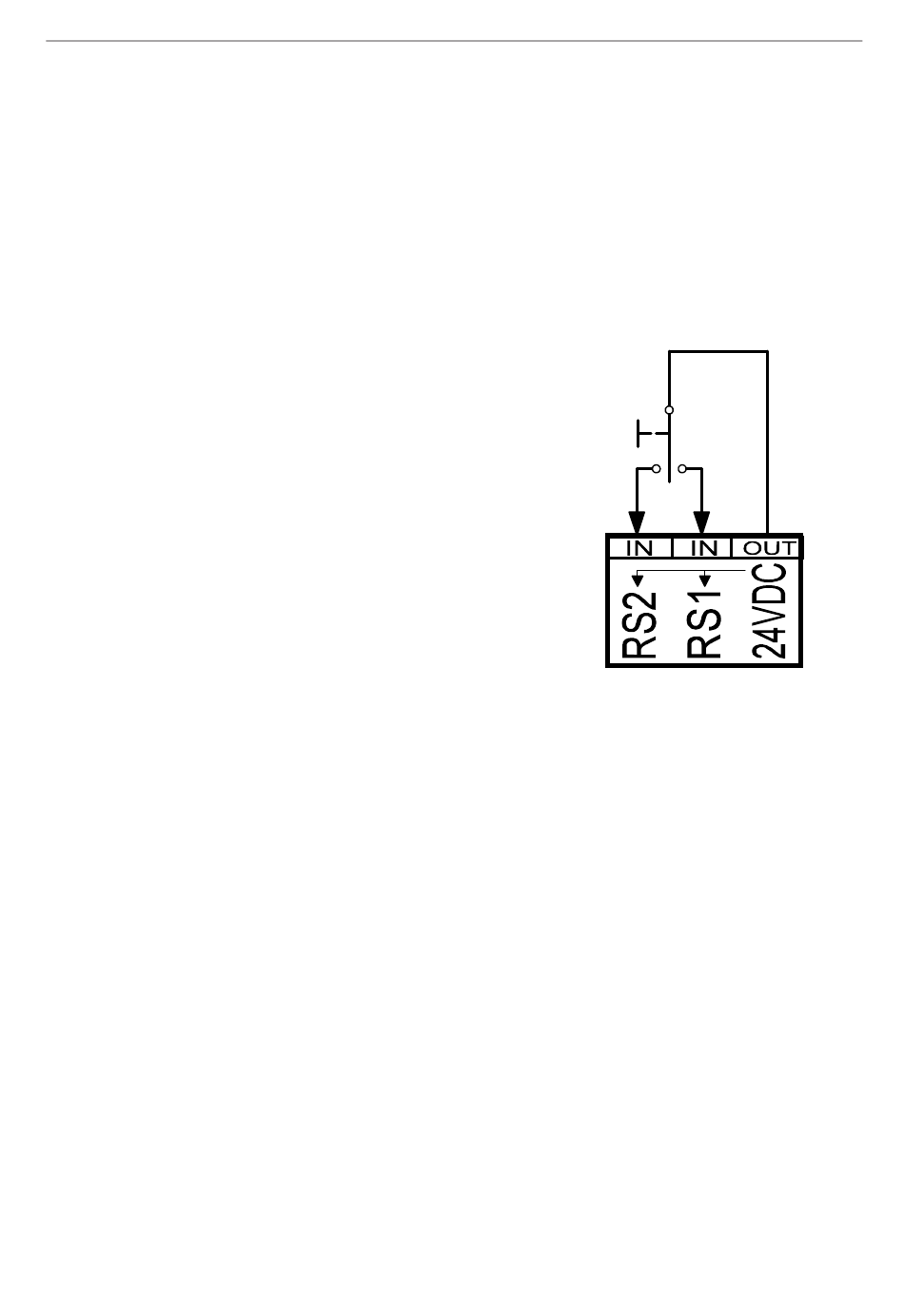

Рис. 6 Дистанционное
включение
