Paso 8
lar el ensamblaje de la caja del interruptor (4), ubique ambos
dulares de cableado (A) y (B). Uno se extiende desde la placa de
en la parte inferior de la estructura del ventilador y el otro se
de la caja del interruptor (4). Alinee los dos enchufes de tal modo
del lado de los enchufes se enganche al unirse. Una ambos enchufes
hasta que se enganchen.
los tornillos de la caja del interruptor (S9) Levante la caja del
4) y alinee las ranuras de montaje (D) con los orificios en la placa
E). Ya alineados los orificios, una la cubierta del ensamblaje del
mpleando los tornillos del ensamblaje del interruptor (S9) y apriete
E: Revise que no haya cables atorados en las ranuras de montaje o apretados
l interruptor y la placa de montaje.
Tornillos
Enchufe modular de cableado (A)
ntaje (D)
AUCIÓN
reducir el peligro de lesiones físicas, NO doble los brazos de las
al instalarlos. Al balancear las aspas o limpiar el ventilador, no
e objetos extraños entre las aspas giratorias.
All manuals and user guides at all-guides.com
Placa de montaje (E)
Enchufe modular de
cableado (B)
Caja del interruptor (4)
10

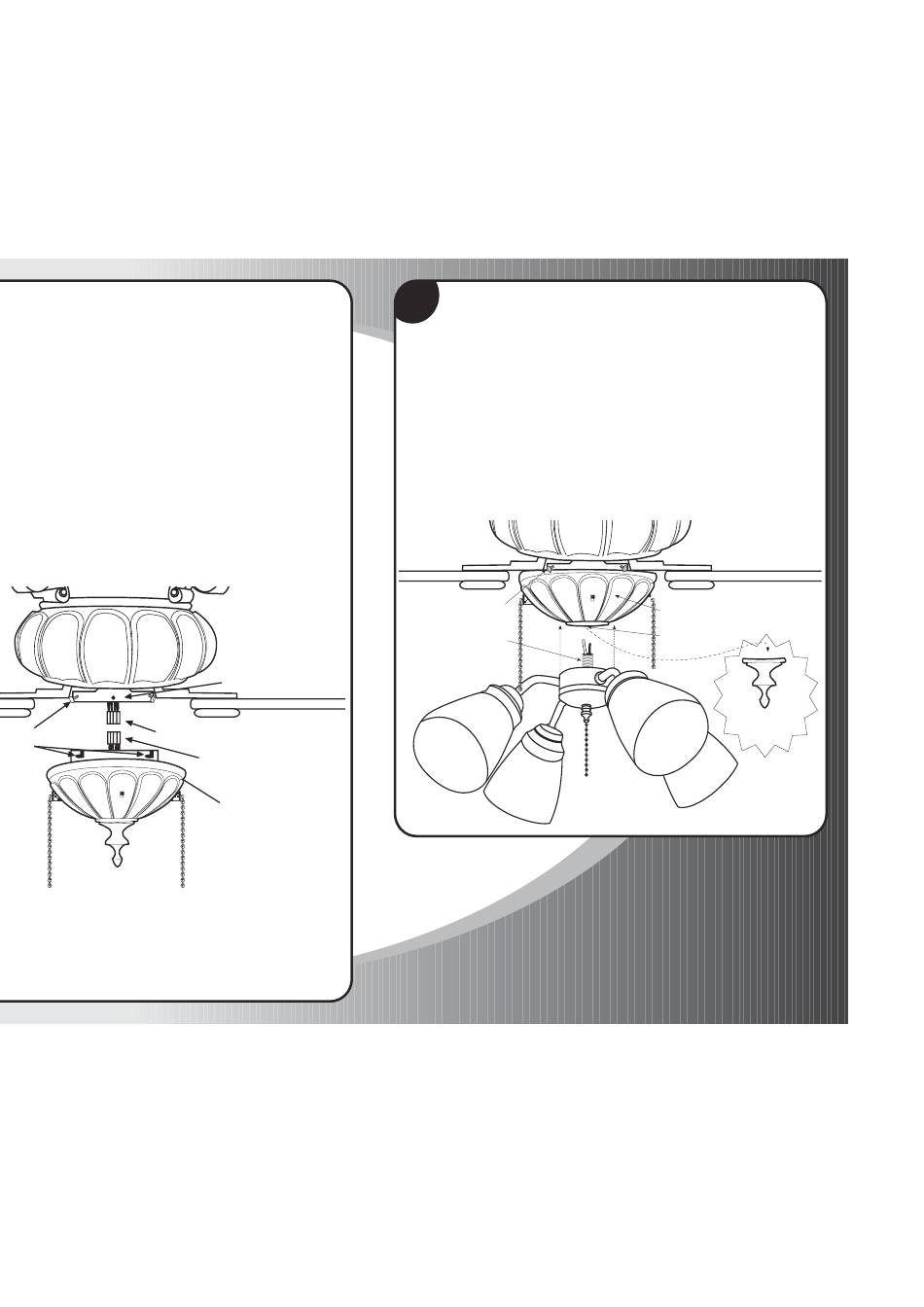

Instalación opcional del juego de iluminación
Quite los tres tornillos situados al lado del cubo del interruptor (como se muestra
en la ilustración abajo). Quite la cubierta del cubo y expulse el interruptor
central. Con cuidado, ensarte los cables del juego de iluminación a través del
orificio central situado en la cubierta del cubo. Hecho esto, una el juego de
iluminación a la cubierta del cubo atornillando el tornillo central del juego de
iluminación a la cubierta central del cubo. Fije el tornillo central en su posición
en el interior del cubo con la tuerca de 3/8" incluida. Una el cable blanco del
juego de iluminación al cable blanco situado en el cubo empleando las tuercas
para cables. Luego, una el cable negro del juego de iluminación al cable azul
situado en el cubo del interruptor. Con cuidado, empuje los cables hacia arriba,
introduciéndolos al cubo. Finalmente, coloque la cubierta del cubo nuevamente
usando los tornillos quitados anteriormente.
Tornillos
Tornillo central
Cubo del interruptor
Orificio central
Quite el florón
