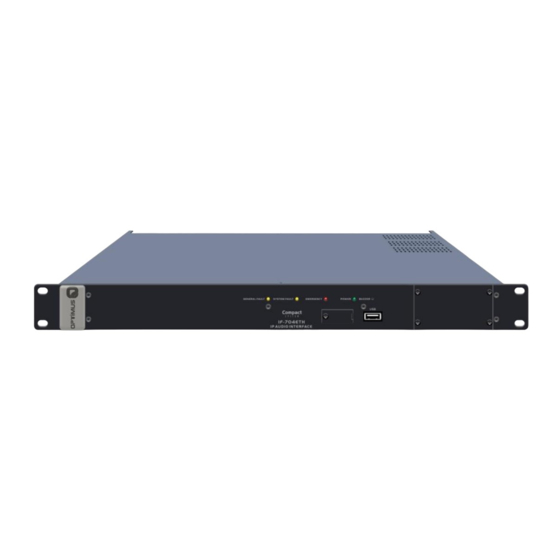

Optimus IF-704ETH Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. Optimus Manuales
  4. Equipos de Grabación
  5. COMPACT IF-704ETH
  6. Manual de instrucciones

Optimus IF-704ETH Manual De Instrucciones

Ocultar thumbs Ver también para IF-704ETH:
Tabla de contenido
Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Tabla de contenido
loading

Manuales relacionados para Optimus IF-704ETH

Resumen de contenidos para Optimus IF-704ETH

  • Página 24 5.6. Conector USB frontal: Reproducción de música desde una memoria externa ............11 PUESTA EN MARCHA DEL EQUIPO ............................12 6.1. Configuración de las direcciones de red del IF-704ETH ....................12 ALARMAS DEL SISTEMA ............................... 13 CARACTERÍSTICAS TÉCNICAS ..............................14 ESPECIFICACIONES DE RED EN SISTEMA COMPACT ......................

  • Página 25: Introducción

    DTMF. Ofrece la posibilidad de proteger el ac-  Bus CAN de comunicación con periféricos (NS-CAN, MD- ceso a través de password. 30C, ME-200C). - Integración directa (XML, API/DLL).  Recepción de audio digital mediante conexión IP (4 cana- les simultáneos). IF-704ETH versión 5.0.001 R+D Department...

  • Página 26: Vista Frontal

    Módulos de salidas de audio. Ver apartado 3.2. del fusible dentro del mismo cajetín. Interruptor ON/OFF. Enciende / apaga el equipo. Si el IF-704ETH funciona con la alimentación secundaria de la entrada de 24VCC, este interruptor no actúa. IF-704ETH versión 5.0.001...

  • Página 27: Módulo De Conexión Ip, Comunicación Y Control

    Velocidad de la red. Encendido indica una velocidad de 100Mbps. Apagado indica una velocidad de red de Bus de comunicación de datos entre el IF-704ETH y peri- féricos del sistema (MD-30C, ME-200C, NS-CAN). 10Mbps (es altamente recomendable la utilización de una velocidad de transmisión de 100 Mbps).

  • Página 28: Módulos De Salidas De Audio

    CANAL B. Conjunto de elementos pertenecientes al canal B. Tiene las mismas funcionalidades que los elementos del canal A, aplicados en este caso al canal “B”. Indicador luminoso POWER. Led indicador de alimentación del módulo de salidas. IF-704ETH versión 5.0.001 R+D Department...

  • Página 29: Colocación De La Pila

    Retire la pila descargada del aparato! ¡Existe un alto peligro de derrame! • No tire las pilas usadas a la basura doméstica. Las pilas deben ser depositadas en un punto de recogida para pilas usadas. Procedimiento de colocación de la pila. Desconecte la alimentación del equipo. IF-704ETH versión 5.0.001 R+D Department...
  • Página 30 4 salidas Desatornille y extraiga el compartimento de la pila. Coloque la pila respetando la polaridad indicada en el dibujo adjunto. Inserte y fije el compartimento de la pila y conecte de nuevo la alimentación. IF-704ETH versión 5.0.001 R+D Department...

  • Página 31: Conexión

    Pin 7: No utilizado. Puente interno Pin 8: JP3/JP1 Blindaje: Puente interno JP5/JP6 LÍNEA DE ALTAVOCES ZONA 1 INPUT AMPLIFICADOR ZONA 1 SPEAKERS LINE OUTPUT LÍNEA DE ALTAVOCES ZONA 2 INPUT AMPLIFICADOR ZONA 2 SPEAKERS LINE OUTPUT IF-704ETH versión 5.0.001 R+D Department...

  • Página 32: Conexión Con Supervisión De Línea De Altavoces

    El equipo dispone de tres contactos de entrada (INPUT CT 1, 2 y 3). Si se desea, el sistema puede supervisar estos contactos (detección de cortocircuito o línea abierta). CONEXIÓN DE UN CONTACTO DE CONEXIÓN DE UN CONTACTO DE ENTRADA SIN SUPERVISION ENTRADA CON SUPERVISIÓN IF-704ETH versión 5.0.001 R+D Department...

  • Página 33: Contactos De Salida

    (A y B). EQUIPO EXTERNO 5.5. Conexión del BUS CAN PERIFÉRICO CAN (MD-30C, NS-CAN, ME-200C…) El IF-704ETH se comunica con los periféricos CAN de la instalación (MD-30C, ME-200C, NS-CAN…) a una velocidad de transmisión es de 33,3 kbit/s. (No conectado) Para su conexión se recomienda la...

  • Página 34: Puesta En Marcha Del Equipo

    La puesta en marcha del equipo requiere el envío de configuraciones al mismo a través de la conexión ethernet. Para ello, es nece- sario un PC equipado con tarjeta de red y conectado al IF-704ETH, bien a través de un switch, o directamente a través de un cable de red.

  • Página 35: Alarmas Del Sistema

    20 segundos. A través del software Call Point puede activar o desactivar el zumbador. Es posible desactivar el zumbador para la alarma SYSTEM FAULT (error interno del equipo). Para ello, retire la tapa frontal y quite el puente JP1. IF-704ETH versión 5.0.001 R+D Department...

  • Página 36: Características Técnicas

    250Hz / 500Hz / 1KHz / 2KHz / 4KHz / 8KHz / 16KHz) a través de software. Indicadores Indicadores luminosos de alimentación, prioridad y Fail. Contactos de salida 4 Contactos de FAIL. Configurado como colector abierto: Max. 45V/500 mA. IF-704ETH versión 5.0.001 R+D Department...

  • Página 37: Especificaciones De Red En Sistema Compact

    Puertos para servicios estándar de comunicación utilizados en el sistema COMPACT: Protocolo Puerto Otros TELNET TCP (Unicast) TCP (Unicast) Puertos para servicios de comunicación SEGUROS utilizados en el sistema COMPACT: Protocolo Puerto Otros TCP (Unicast) FTPS TCP (Unicast) IF-704ETH versión 5.0.001 R+D Department...
  • Página 38 UDP (Unicast) Integración SIP UDP (Unicast) TELNET TCP (Unicast) TCP (Unicast) Control TCP (Unicast) MEDIA Configuración UDP (Unicast) Integración XML TCP (Unicast) Integración JSON TCP (Unicast) Integración SNMP UDP (Unicast) TCP (Unicast) BAJA FTPS TCP (Unicast) IF-704ETH versión 5.0.001 R+D Department...
  • Página 39 Protocolos: TCP/IP Para control/señalización/monitorización estado. UDP Unicast para Audio Local. UDP Multicast para Audio Global. Multicast snooping: Multicast filtering. IGMP v2. Para grandes instalaciones: Multicast Routing (Spanning Tree). Capable to handle TOS (Type of Service). IF-704ETH versión 5.0.001 R+D Department...

  • Página 40: Versiones De Software Y Firmware

    10. Versiones de software y firmware 5.6. Conector USB frontal. 5.0.001 Octubre 2020 8. Características técnicas. R+D Department 10. Versiones de software y firmware. Approved By Function Date Ferran Gironès i Puig R+D Director 10/2020 IF-704ETH versión 5.0.001 R+D Department...

  • Página 41: Condiciones De Garantía

    Los productos sin derechos de garantía sólo se repararán contra pago de los OPTIMUS S.A. se reserva el derecho de cargar el coste adicional de estos compo- gastos por el cliente. En caso de ausencia de derechos de garantía, OPTIMUS S.A.
