8

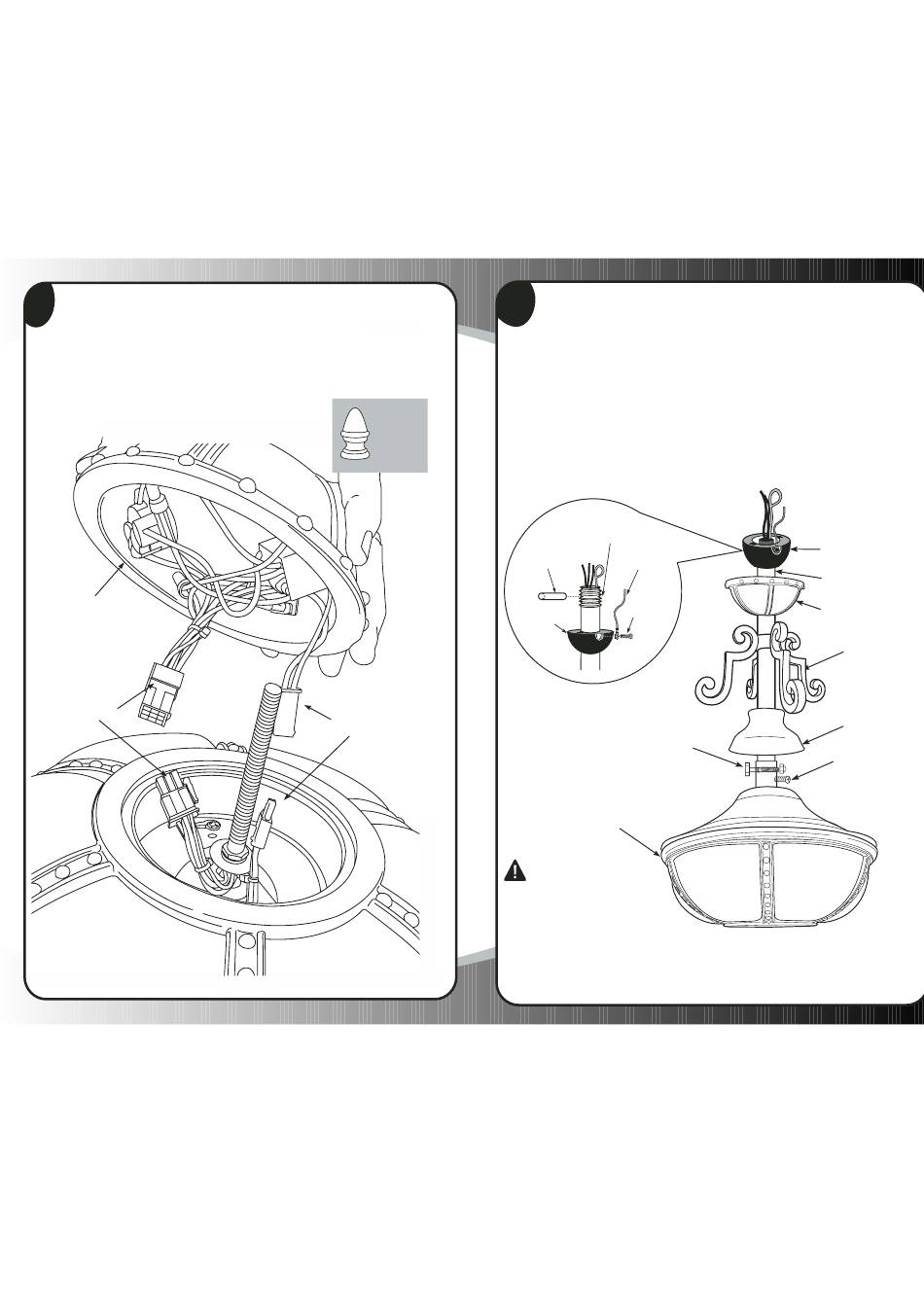

Attachez les faisceaux de câbles aux faisceaux de câbles se trouvant dans le
couvercle décoratif, placez le couvercle décoratif sur l'assemblage de
moteur de ventilateur complètement monté et fixez l'assemblage à l'aide
du faîteau. Vérifiez que vous avez aligné les éléments décoratifs du
couvercle décoratif sur ceux du bol en verre.
Couvercle décoratif
Faisceau de câbles
All manuals and user guides at all-guides.com
Étape 8
Finial
Faisceau de câbles
9
Étape 9
Placez la tige de suspension de manière à ce que son trou soit aligné avec
celui de l'attelage du moteur. Insérez le boulon de sécurité (S8) dans
l'attelage et la tige de suspension et fixez l'écrou. Serrez fermement. Serrez
la vis de fixation « A » contre la tige de suspension. Enfoncez le couvre-
bride (n º 6) sur l'assemblage de la tige de suspension jusqu'à ce qu'il
couvre la bride. Placez la coupelle (3) sur la tige de suspension (n º 2).
Replacez la boule pendante. Pour cela, insérez la douille pendante dans la
tige de suspension et serrez la vis de fixation « C » dans la boule pendante
jusqu'à ce qu'elle pénètre dans la tige de suspension.
Trou de vis
de fixation
fileté
Douille
Fil de terre
pendante
Vis de
Boule
boule
pendante
Boulon et écrou de sécurité (S8)
Boîtier du moteur
(nº 7)
AVERTISSEMENT: si
vous ne serrez pas
complètement la tige de
suspension en suivant les
instructions des étapes 5 et
6, le ventilateur peut se
desserrer et éventuellement
tomber.
IMPORTANT : le fil d'antenne noir doit être connecté pour que le ventilateur
fonctionne.
Vis de fixation (C)
Tige de suspension
(nº 2)
Coupelle (nº 3)
Decorative
Downrod
Accessory
Flange Cover
Vis de fixation (A)
