I
Pag. 17 di 111
AIKIDO.34LIGHT-AIKIDO.34LIGHTFI
Fig. 33
Fig. 34

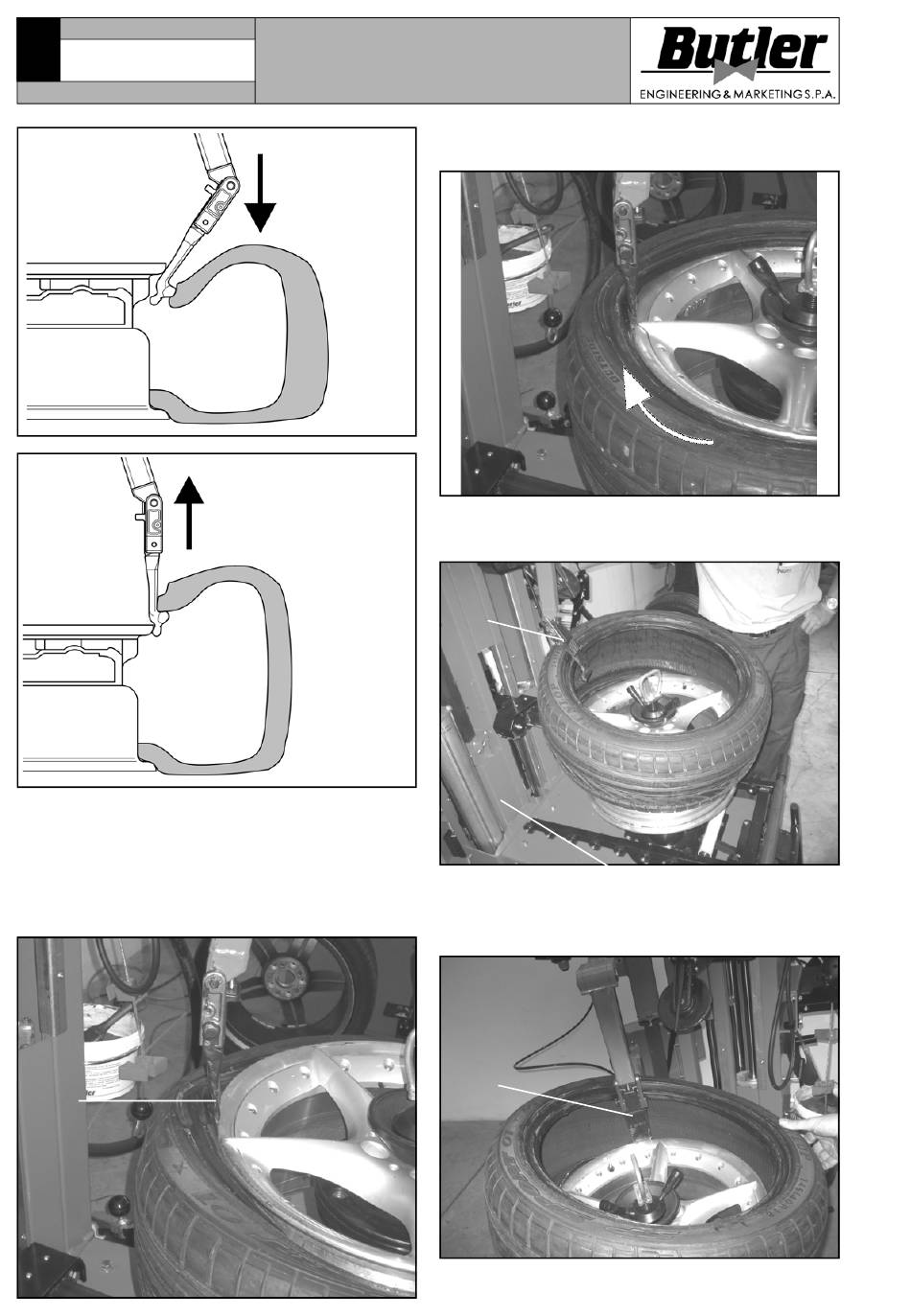

4. Sollevare l'utensile tramite l'apposito comando (Fig.
14 Pos. H). Quando l'utensile è in posizione verticale
rispetto al cerchio (Fig. 35 Pos. 1), ruotare il
mandrino in modo che il pneumatico entri nel canale
del cerchio. Continuare la salita dell'utensile fino a
che il tallone si trova sopra il bordo del cerchio (vedi
Fig. 34).
1
All manuals and user guides at all-guides.com
LIBRETTO DI ISTRUZIONI
USO E MANUTENZIONE
5. Ruotare in senso orario fino al completo smontaggio
del tallone superiore (vedi Fig. 36).
6. Sollevare l'utensile (vedi Fig. 37, pos 1) mantenen-
dolo agganciato al tallone superiore del pneumatico
aiutandosi col rullo inferiore.
Fig. 37
7. Riposizionare l'utensile (vedi Fig. 38, pos 1) in corri-
spondenza del bordo cerchio. Tramite l'ausilio del rul-
lo inferiore caricare il tallone inferiore sull'utensile in
posizione di smontaggio.
Fig. 35
Fig. 38
8. Far ruotare il mandrino in senso orario fino al com-
pleto smontaggio del pneumatico.
1
1
Fig. 36
