5.3.7 Sustitución del cableado del eje 6
5.3.7 Sustitución del cableado del eje 6
Ubicación del arnés de cables

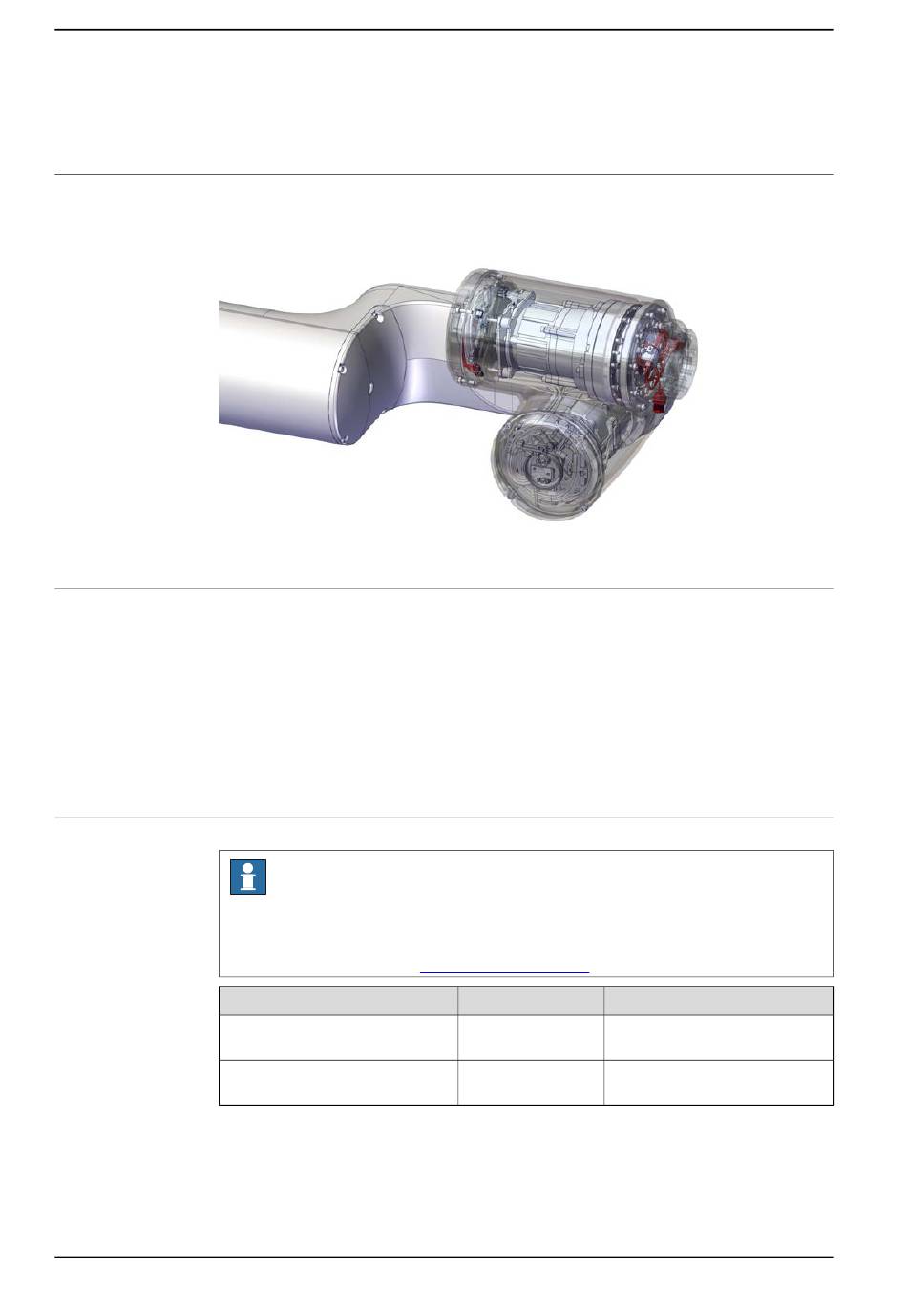

El arnés de cables se encuentra en el lugar indicado en la figura.
xx2100000062
Resumen del procedimiento de sustitución
Este es un breve resumen del procedimiento de sustitución, que contiene las
acciones más importantes que hay que realizar.
Repuestos necesarios
Repuesto
Mazo de cables, articulación 6
Brida para cables
Continúa en la página siguiente
326
1 Retire la brida de herramienta.
2 Retire el adaptador de la brida de herramienta.
3 Retire la cubierta del eje 6.
4 Retire la unidad de articulación del eje 6.
5 Sustituya el cableado.
Nota
Puede que las referencias de los repuestos enumeradas en la tabla se hayan
quedado obsoletas. Consulte los últimos repuestos de CRB 15000 a través de
myABB Business Portal,
© Copyright 20212022 ABB. Reservados todos los derechos.
www.abb.com/myABB
Referencia
3HAC073208-001
3HAC075545-001
Nota
Además, pida una nueva Brida
para cables: 3HAC075545-001.
Para fijar el cable de la unidad de
articulación.
Manual del producto - CRB 15000
3HAC077389-005 Revisión: E
