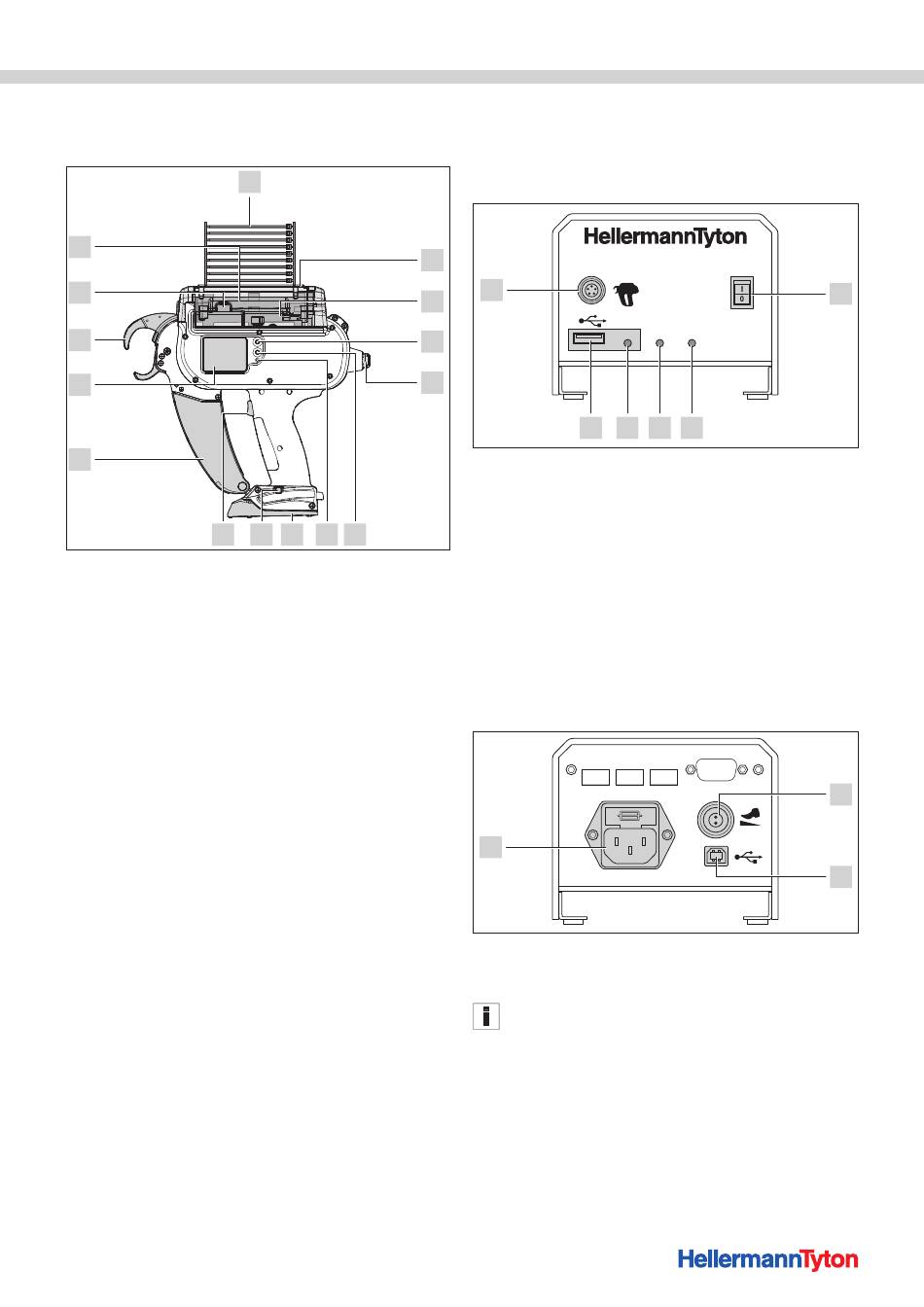

3 .2 Descripción del funcionamiento

3 .2 .1 Herramienta CPK hybrid

14
13
12
11
10
9
1 Botón de desbloqueo de la tapa de servicio izquierda
2 Accionador del cortador de bandolera
3 Botón Enter para confirmar una selección del menú de navegación y conmutador
de ajustes en pantalla
4 Conector para la fuente de alimentación
5 Botón de selección y Reset para la selección de un menú de ajustes en pantalla
6 Indicador de estado LED
7 Cubierta para batería o batería
8 Interruptor de encendido/apagado para la batería
9 Gatillo
10 Depósito de residuos
11 Pantalla con botones de control
12 Placa frontal con palanca de sensor, mordaza superior e inferior
13 Bloqueo de la cubierta
14 Tambor
15 Embridado
El CPK hybrid es un sistema conectado a la red eléctrica
o alimentado por batería para el atado de mazos de
cables, por ejemplo, así como para fijar diversos tipos de
piezas con bridas del tipo T18RA, 100 mm × 2,5 mm ×
1 mm (L × An × Al).
La tensión y calidad del atado pueden ajustarse
mediante software o en la pantalla del aparato,
à «Manejo» ver página 13.
Para activar el atado se coloca el cableado entre las
mordazas de la placa frontal. A continuación se presiona
el gatillo. En caso de fallo se guía al usuario en pantalla
con las medidas recomendadas por el diagnóstico de
errores, à «Resolución de errores» ver página 31.
Durante el uso se reúnen los diferentes datos de
procesamiento. Estos pueden evaluarse mediante el
software del PC y sirven para, por ejemplo, probar la
Manual de instrucciones • CPK hybrid • 11-2021 • v04 • 106-29004
15
8 7 6 5
capacidad del proceso. Además, el operario recibe un
aviso en caso de no alcanzar la fuerza de tensión
ajustada, à «HT Data Management» ver página 18.
3 .2 .2 Fuente de alimentación «Power pack CPK»
1
6
2
3
4
5
1 Interruptor principal
2 Piloto LED de señalización Power:
Verde: fuente de alimentación conectada
3 Piloto LED de señalización Signal:
Verde: CPK hybrid conectado y operativo
Rojo: error
Amarillo: ciclo de atado activo
Azul: navegación en el menú principal, sin posibilidad de atado
4 Piloto LED de señalización Data:
Verde: PC conectado; CPK hybrid conectado; dispositivo de almacenamiento USB
detectado; puede desconectarse el dispositivo de almacenamiento USB
Parpadea en rojo/azul: se están guardando datos en el dispositivo de
almacenamiento USB
5 Conexión USB para lectura de datos de procesamiento con dispositivo de
almacenamiento USB
6 Conector para la conexión al CPK hybrid
In: Last Tie
3
1 Conector para el pedal
2 Puerto USB para conectar con PC (para HTDM)
3 Conector de alimentación eléctrica
En instalaciones automatizadas, el CPK hybrid puede
integrarse con la fuente de alimentación independiente con
caja de mandos (106-00110) por medio de una interfaz en
serie.
3 .2 .3 Batería con cargador
El CPK hybrid puede utilizarse de forma independiente
de la red eléctrica utilizando una batería. La batería debe
adquirirse por separado y se carga con el cargador
correspondiente de la batería.
La conexión de la batería se encuentra en la placa de
base del mango.
Estructura y funcionamiento

Power pack CPK

Data Signal Power
4 3 2
Out: Error Out: Busy
Serial port
max. 250V~
1
1
2
11
