3.4 Tubing

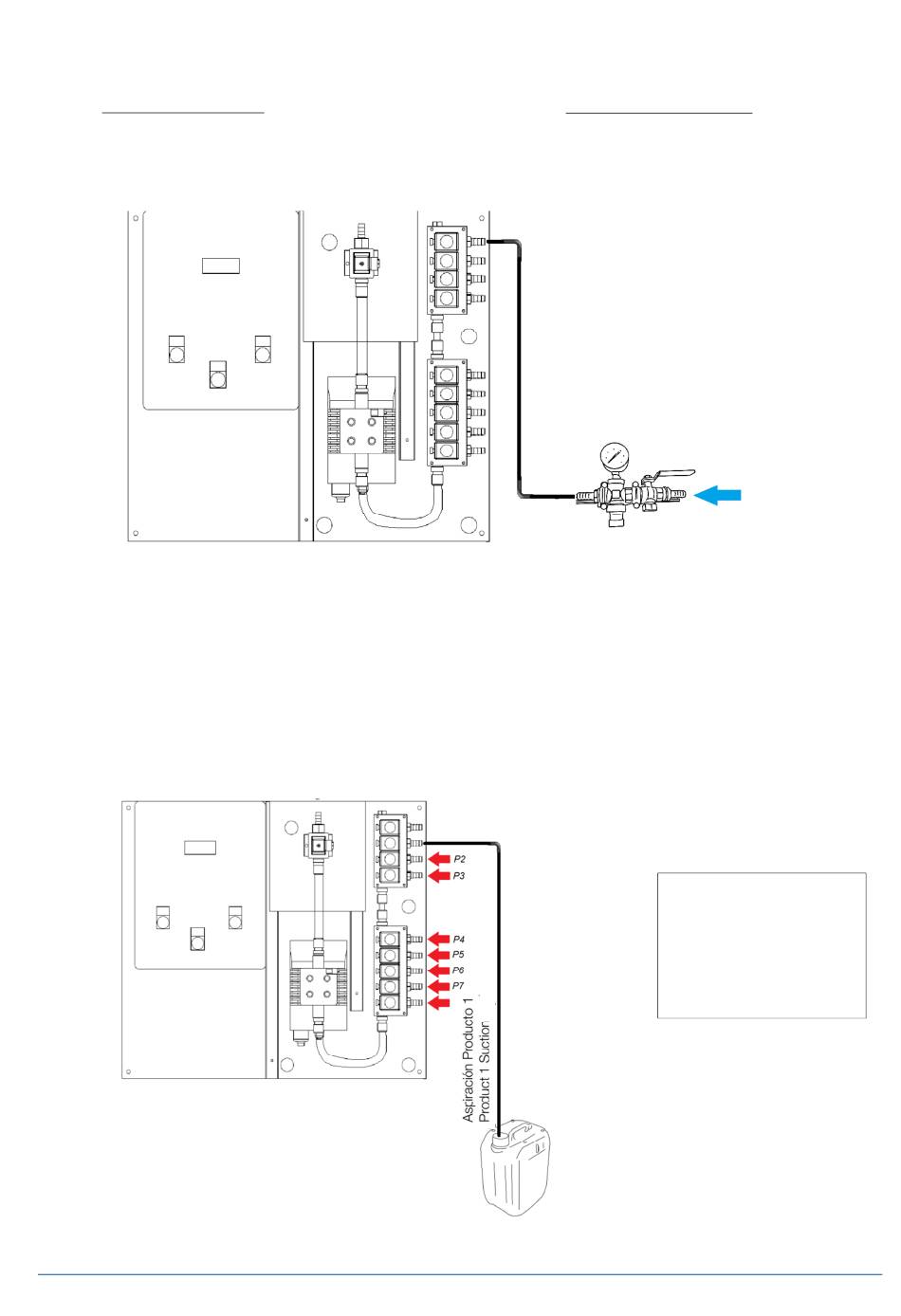

3.4.1 Water tubing

Make sure that there is enough water supply for the
unit: 1.5 bar in dynamic range.
If this is not possible, it is mandatory to install a PRESS
CONTROL to achieve this condition.

3.4.2 Suction tubes

Decide the best distribution for the tanks / drums of
product.
Then connect all tubes from the inlets at the unit's
manifold to the suction lances.
3.4 Conexión hidráulica
3.4.1 Conexión de agua
Asegúrese que haya suficiente presión de agua para el
equipo: 1,5 bar en régimen dinámico.
Si esto no es posible, es obligatorio instalar un PRESS
CONTROL para alcanzar la presión requerida.
12mm Tubes
Tubos de 12mm
3.4.2 Conexión Tuberías de aspiración
Decida la mejor distribución para los tanques / garrafas de
producto.
Conecte las entradas del colector del equipo con cada
caña de aspiración mediante la tubería correspondiente.
12mm Tubes
Tubos de 12mm
Network Water
Agua de red
P2- Product2 – Producto2
Product3
P3- – Producto3
-Product4
P4 – Producto4
P5- Product5 – Producto5
Product6
P6- – Producto6
Product7
P7- – Producto7
Product8
P8- – Producto8
5
