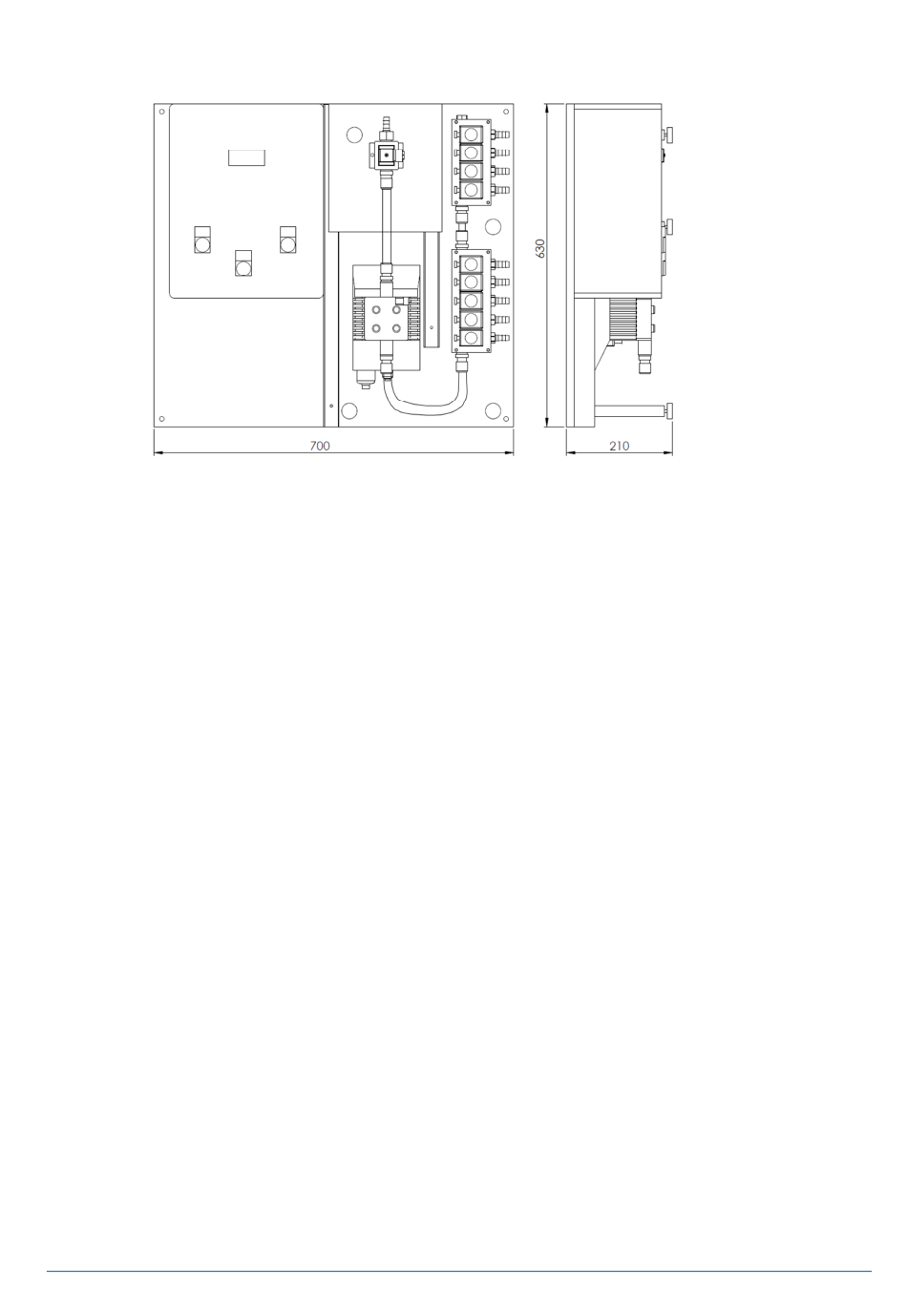

DIMENSIONS (in mm)
2.
3. ASSEMBLY AND INSTALLATION
3.1 Preliminary tasks
Choose a clear and flat wall near the washer extractors.
It is highly recommended to use the Dositec's specific kit of
materials for installation which is available under request. In
case the elements for assembling are obtained from local
providers, all items should be the same as the ones listed in
the kit.
In case a previous unit is already working in the site, all the
existing elements must never interfere with the new
installation.
3.2 Unit positioning
•
Drill 4 Ø8mm holes on the wall according to the
measurements (in mm).Insert the included fixings.
•
Place the unit on the wall and use the included screws
and plane rings to fix it.
3.3 Peripheral elements
After placing the unit, it is necessary to hang the rest of the
elements:
•
Distributor
This element is the responsible for diverting the products to
the corresponding washer extractor.
Only one washer extractor is being used at the same time
and the other are queued.
It is recommendable to set the distributor at an equidistant
position from the washer extractors.
•
Boxes of signal interfaces
These elements are used to get the signals from the washer
extractors so they can be acquired by the unit. There must
be one box per washer extractor. The recommended position
is a clear place on the wall behind every extractor.
2.
DIMENSIONES (en mm)
3. MONTAJE E INSTALACIÓN
3.1 Tareas preliminares
Busque una pared lisa y plana cerca de las lavadoras.
Es altamente recomendable para su instalación usar los
kits específicos de material de Dositec, disponibles en el
catálogo. En caso de que los elementos para el montaje
sean obtenidos de otros proveedores, todos los artículos
deben ser de las mismas características que los kits
específicos Dositec.
En el caso de que ya exista un equipo dosificador
trabajando en la lavandería, ningún elemento puede
interferir en la nueva instalación
3.2 Posicionamiento del equipo
•
Hacer 4 agujeros de Ø8mm en la pared según las
medidas del dibujo adjunto (en mm). Inserte las fijaciones
incluidas
•
Colgar el equipo en la pared y usar los tornillos y arandelas
incluidas para fijarlo.
3.3 Elementos periféricos
Después de colocar el equipo es necesario colgar el resto
de elementos:
•
Distribuidor
Es el elemento que se utiliza para derivar los productos a
la lavadora correspondiente.
Sólo se puede atender a una lavadora mientras las demás
están en cola. Es recomendable poner el distribuidor a
una distancia media entre las lavadoras y el sistema.
•
Cajas de señales
Es el elemento que se utiliza para recoger las señales de
las lavadoras y enviarlas al sistema. Son necesarias en
instalaciones con más de 3 lavadoras. Utilizaremos una
caja de señales por cada lavadora. La ubicación
recomendable es en una pared lisa cerca de cada
lavadora.
