5.3 Conexión de los finales de carrera de posición
La conexión de los finales de carrera se realiza mediante unas bornas ubi-
cadas en el interior de aparato. Para acceder a ellas, primero hay que retirar
la tapa de conexionado (ver figura 3).
Una vez retirada, siguiendo la serigrafía de la tapa veremos que el tercer
grupo de bornas de la izquierda, es donde debemos realizar la conexión.
Tal y como se indica en la figura 6.
Los contactos de los finales de carrera deben estar normalmente cerrados.
(NC)
5.4 Conexión del final de carrera de seguridad
La conexión de final de carrera de seguridad se realiza mediante unas bor-
nas ubicadas en el interior de aparato. Para acceder a ellas, primero hay
que retirar la tapa de conexionado (ver figura 3).
Una vez retirada, siguiendo la serigrafía de la tapa veremos que el primer
grupo de bornas de la derecha, es donde debemos realizar la conexión. Tal
y como se indica en la figura 7.
El contacto del final de carrera deben estar normalmente cerrado. (NC)
88011058-A

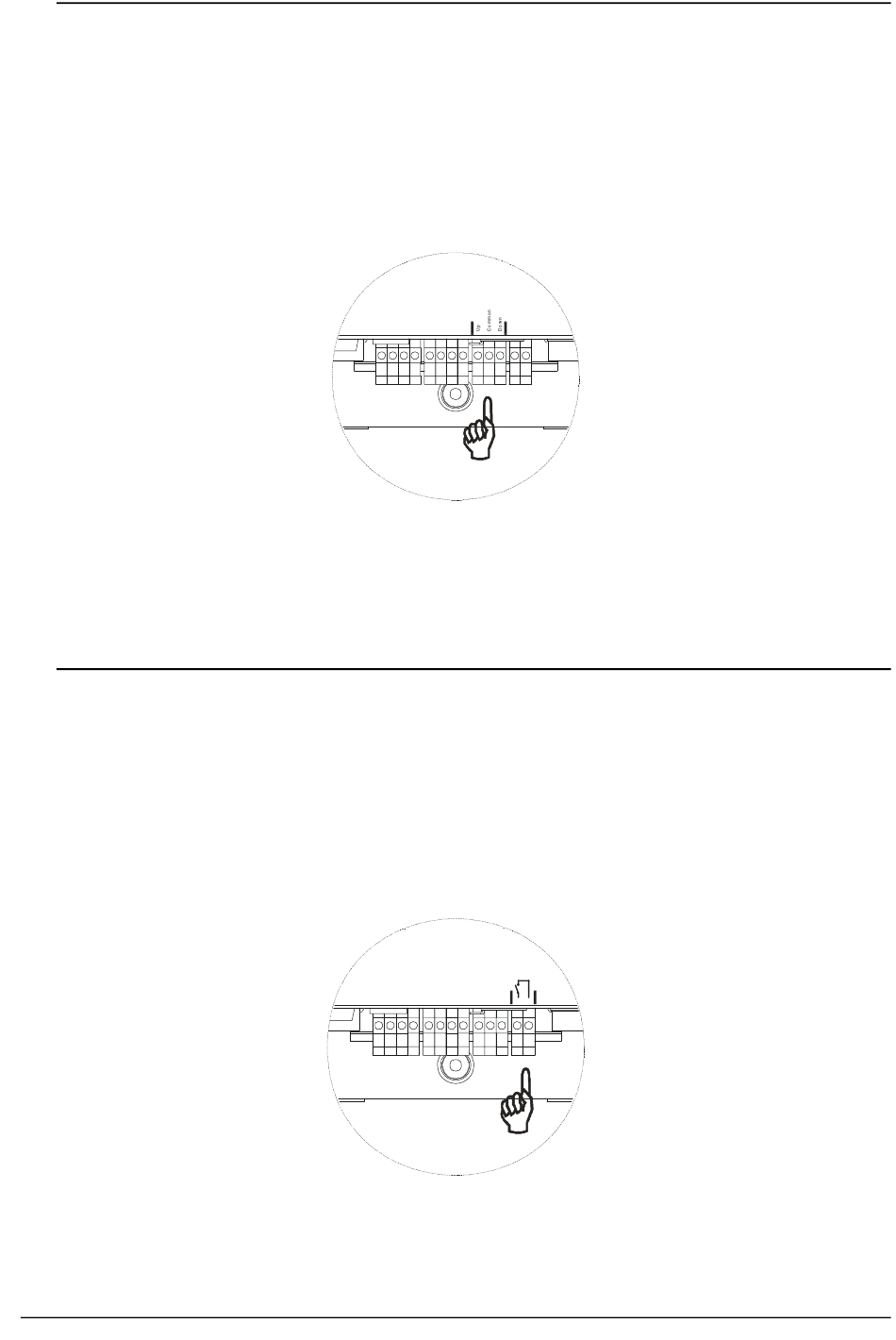

Fig.- 6
Fig.- 7
Manual de usuario
SA FET Y
SW IT CH S
LOW VOLTAGE
EMERGEN CY
SWIT CH
LOW VOLTAGE
MOTOR DIGI BOX 7
