5.Conexionado

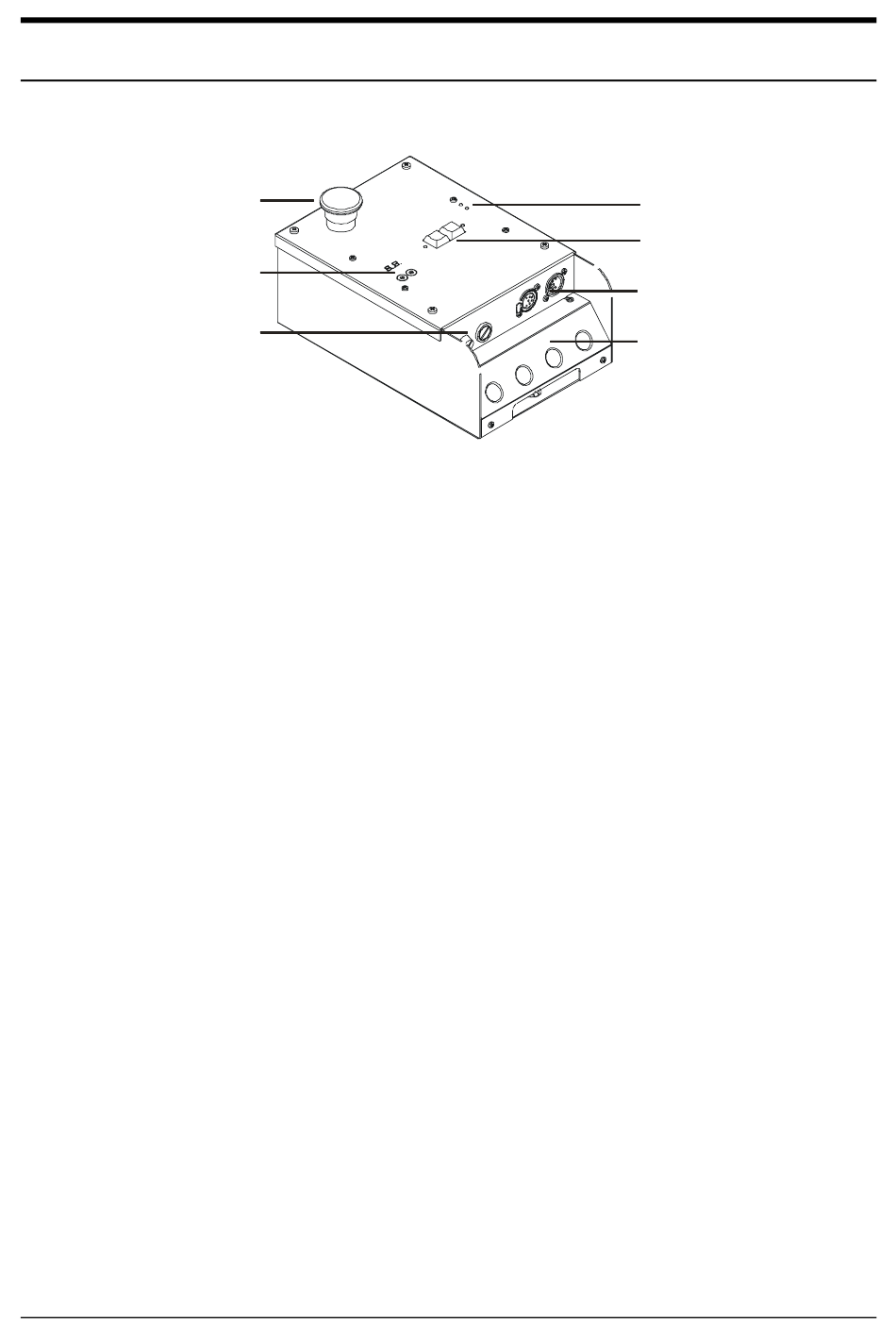

A continuación se indican las distintas partes que componen el Motor Digi Box.
1.- Paro de emergencia
2.- Grupo de codificación
3.- Fusibles de protección
4.- Indicadores de alimentación
y señal
Los fusibles de protección interna (nº3) son de 5x20 de 1Amp y otro de 6x32 de 0.5Amp.
88011058-A
1
2
3
Manual de usuario
Fig.- 3
5.- Control de maniobra (subir/bajar)
6.- Conectores de señal digital (In/Out)
7.- Tapa del conexionado interno
MOTOR DIGI BOX
4
5
6
7
5
