3. Baje el soporte vertical para tarjetas de expansión hasta esté asentado firmemente en el conector de la placa base.
4. Cierre el seguro del soporte vertical para tarjetas de expansión.

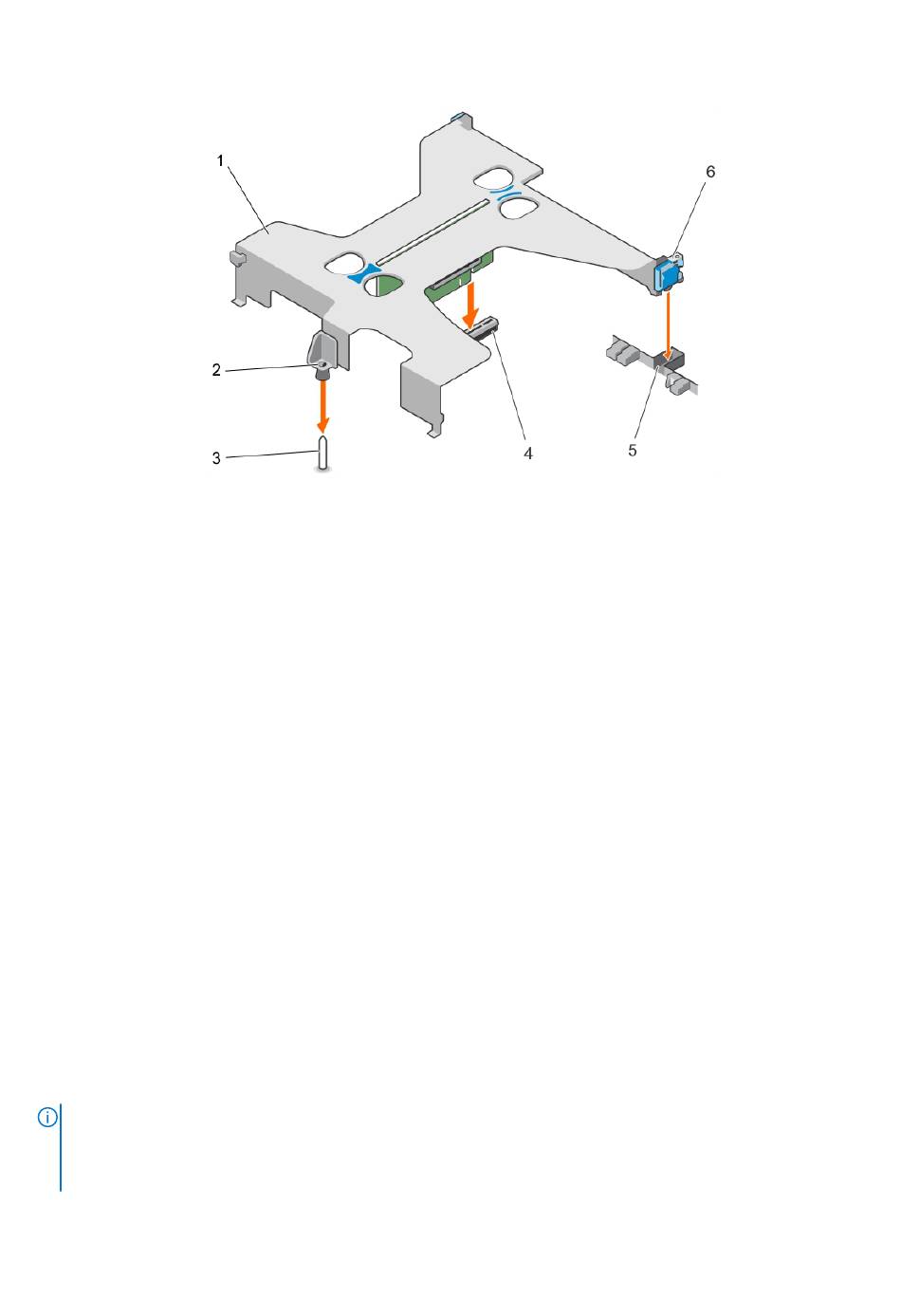

Ilustración 52. Instalación del soporte vertical de tarjetas de expansión
1. Soporte vertical para tarjetas de expansión
3. Pata de guía de la placa base
5. Ranura del chasis
Siguientes pasos
Siga el procedimiento que se describe en la sección Después de trabajar en el interior del sistema.
1. Si se ha extraído, conecte el cable LED de la tarjeta PERC.
2. Siga el procedimiento que se describe en la sección Después de trabajar en el interior del sistema.
Tareas relacionadas
Instalación de una tarjeta de expansión
Extracción de una tarjeta de expansión
Requisitos previos
1. Siga las pautas de seguridad que se enumeran en la sección Instrucciones de seguridad.
2. Siga el procedimiento que se describe en la sección Antes de trabajar en el interior del sistema.
3. Desconecte los cables de la tarjeta de expansión o de la tarjeta vertical de expansión.
4. Extraiga el soporte vertical para tarjetas de expansión, si está instalado.
Pasos
1. Sujete la tarjeta de expansión por los bordes y extráigala del conector del soporte para tarjetas de expansión.
2. Si va a extraer la tarjeta de forma permanente, instale un soporte metálico de relleno en la ranura de expansión vacía y cierre el pestillo
de la tarjeta de expansión.
NOTA: Debe instalar un soporte de relleno sobre una ranura de tarjeta de expansión vacía a fin de mantener la
certificación del sistema de la Comisión Federal de Comunicaciones (FCC). Los soportes también evitan que entre
polvo y suciedad en el sistema y contribuyen a mantener una refrigeración y una circulación de aire adecuadas dentro
del sistema. El soporte de relleno es necesario para mantener las condiciones térmicas adecuadas.
2. Poste de guía del soporte vertical para tarjetas de expansión
4. Conector del soporte vertical para tarjetas de expansión en la
placa base
6. Pestillo de la tarjeta de expansión
Instalación y extracción de los componentes del sistema 97
