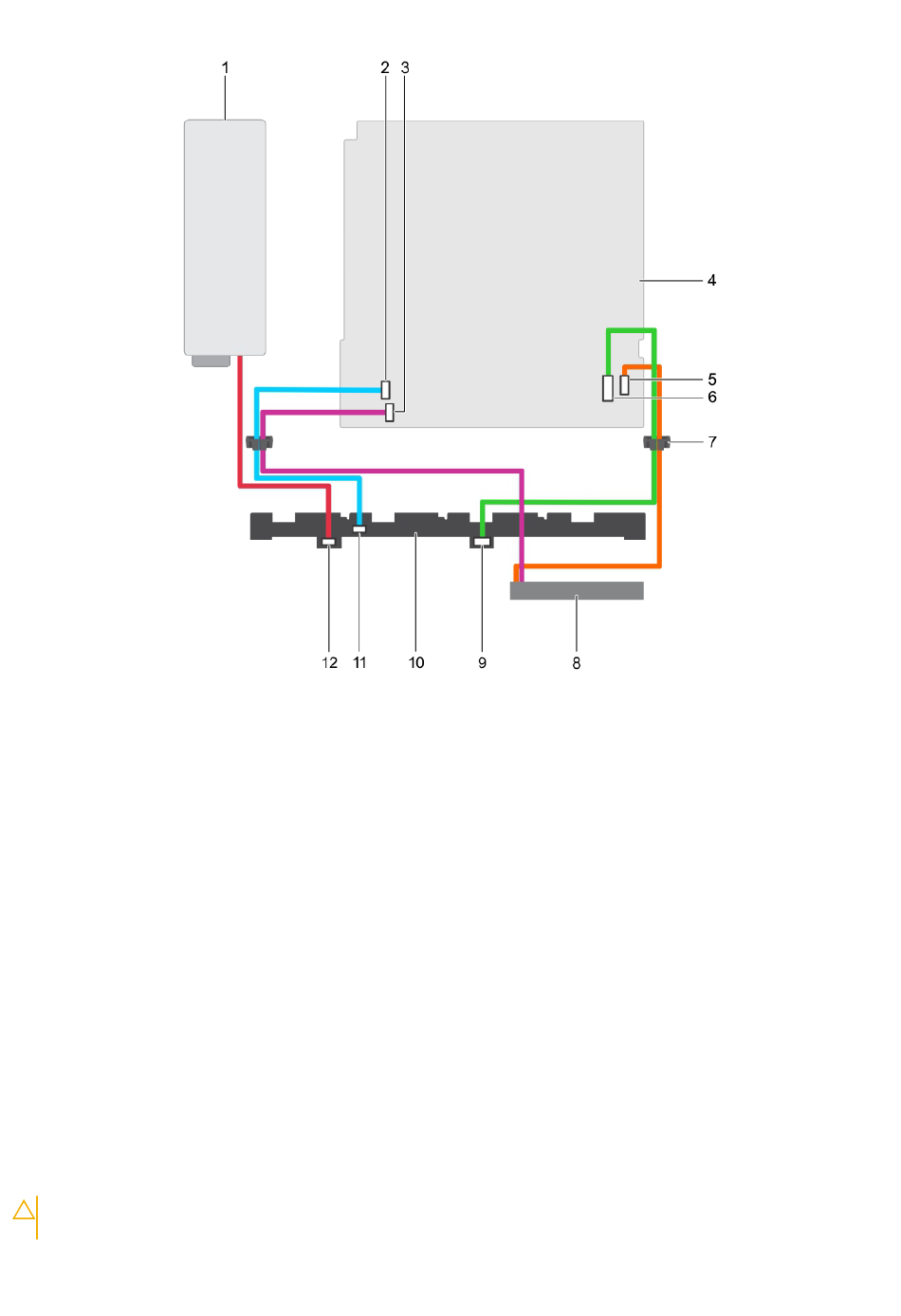

Ilustración 72. Diagrama de cableado: plano posterior de cuatro unidades de disco duro SAS/SATA de intercambio activo de
3.5 pulgadas
1. Unidad de fuente de alimentación
3. Unidad de disco duro/conector de alimentación de la unidad
óptica de la placa base
5. Conector de unidad óptica SATA de la placa base
7. Clip de fijación de tendido de cables
9. Conector SATA en el plano posterior de la unidad de disco duro 10. Plano posterior de la unidad de disco duro
11. Conector de señal en el plano posterior de la unidad de disco duro12. Conector de alimentación en el plano posterior de la unidad de
Siguientes pasos
1. Instale el plano posterior de la unidad de disco duro.
2. Siga el procedimiento que se indica en
Tareas relacionadas
Extracción de un portaunidades de disco duro de intercambio directo
Instalación del plano posterior de la unidad de disco duro
Instalación del plano posterior de la unidad de disco duro
Requisitos previos
PRECAUCIÓN:
Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El
usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la
2. Conector de señal de la placa base
4. Placa base
6. Conector mini-SAS para unidades de disco duro SATA
8. unidad óptica
Después de manipular el interior del
Instalación y extracción de los componentes del sistema
disco duro
sistema.
