9 Especificaciones del Sensor
Cables para instalación intrínsecamente segura:
−
− Cable de 10 m (33 ft), número de pieza PR-8230-010, que conecta el transmisor
indicador STR y la unidad del aislador. El largo máximo del cable es 100 m (330
ft).
−
− Cable de alimentación de 10 m (33 ft), número de pieza PR-8250-010, que
conecta el transmisor indicador STR y la unidad del aislador, número de pieza
PR-8250-010. El largo máximo es 100 m (330 ft).
−
− Cable intrínsecamente seguro que interconecta la unidad del aislador y el sensor,
pieza RP-8260-xxx, en el que xxx es el largo del cable expresado en metros. El largo
máximo es 200 m (660 ft).
Para conexiones de cables, consulte las Figuras 9.34 y 9.36.
La unidad del aislador/de barrera también puede utilizarse como una fuente de
Nota:
alimentación externa opcional de +24 V CC en lugar de la fuente de alimentación de
+24 V CC del transmisor. La alimentación de +24 V CC se conecta a los terminales 13
y 14. (Si se utilizan +24 V CC, el cable de alimentación PR-8250 no se usa para nada).

9.11.3 Aislador/barreras

El cableado de la unidad del aislador se explica a continuación en la Figura 9.36.
ISOLATOR UNIT
-ve +ve
1 2 3 4
Cable
PR-8260-xxx
(max 100m)

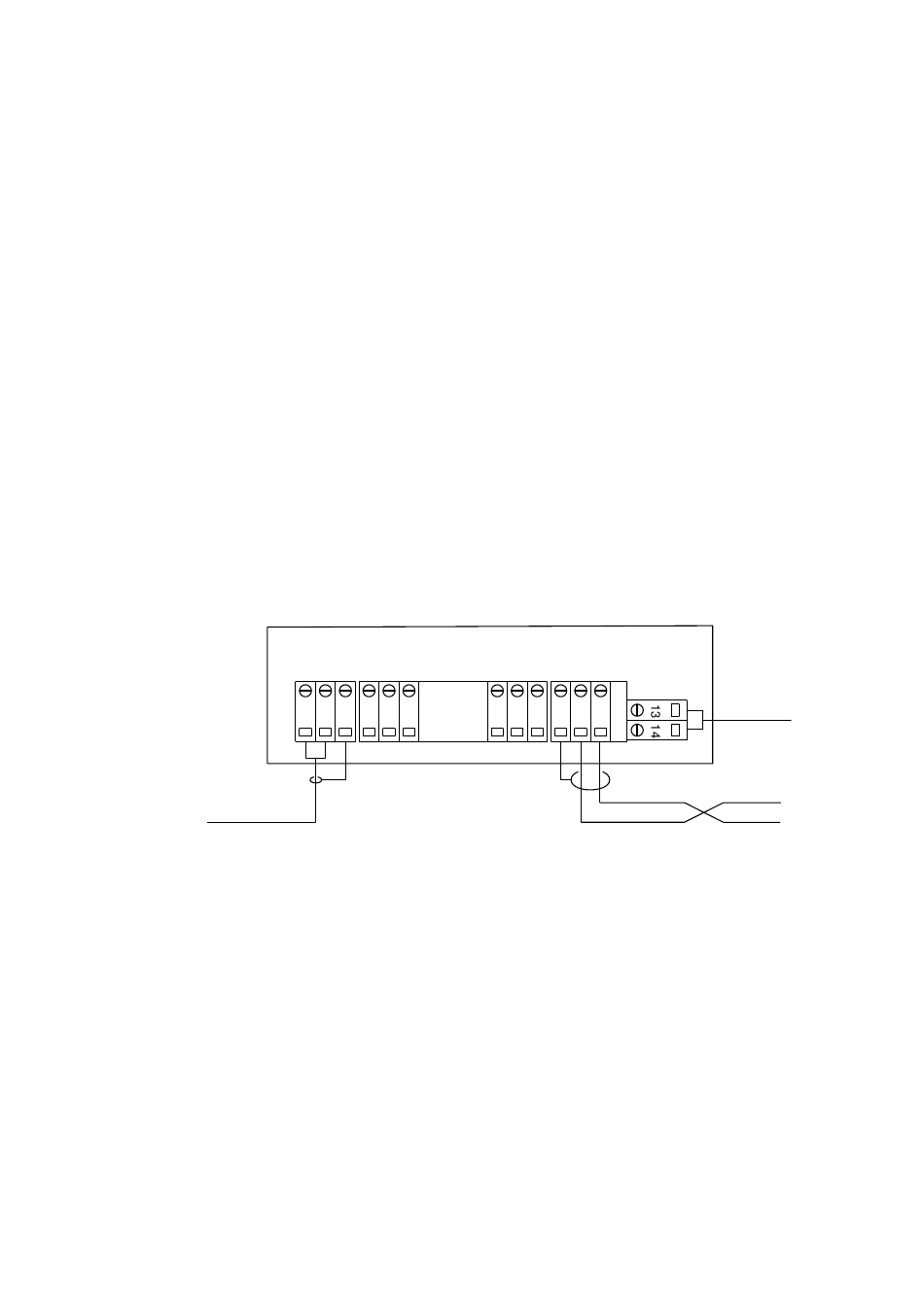

Figura 9.36 El cableado de la unidad del aislador
Si la alimentación a los terminales de la unidad del aislador no está conectada,
Nota:
+24 V CC al terminal 14 (+vs) y cero al terminal 13 (-vs), el transmisor STR arrojará el
mensaje (Sin señal). Además, si los terminales 11 y 12 no están correctamente
No signal
conectados, el cable del sensor que conecta el terminal 2 del transmisor indicador STR
al terminal 11 de la unidad del aislador (-ve) y el terminal 1 del STR al terminal 12 de
la unidad del aislador (+ve), aparecerá el mensaje
5 6 7 8 9 10
-ve +ve
Power cable
-vs
PR-8250-xxx
11 12
24VDC
+vs
(max 100m)
Cable
PR-8230-xxx
(max 100m)
.
No signal
