9.10.2 Instalación
El cableado de los sensores debe seguir la ilustración WRG-367 o WRG-350, consulte
Figura 9.29 que consta en la próxima página. También consulte la Figura 4.3 en la
página 21 y Figura 4.6 en la página 24.
Las instalaciones de la unidad FM deben cumplir con los requisitos co-
Importante:
rrespondientes del Código Eléctrico Nacional (ANSI/NFPA 70) para áreas peligrosas
(clasi icadas) División 2 y con todas las instrucciones que constan en este manual.
Todo el cableado de los sistemas PR-23-...-FM debe tenderse en un conducto.

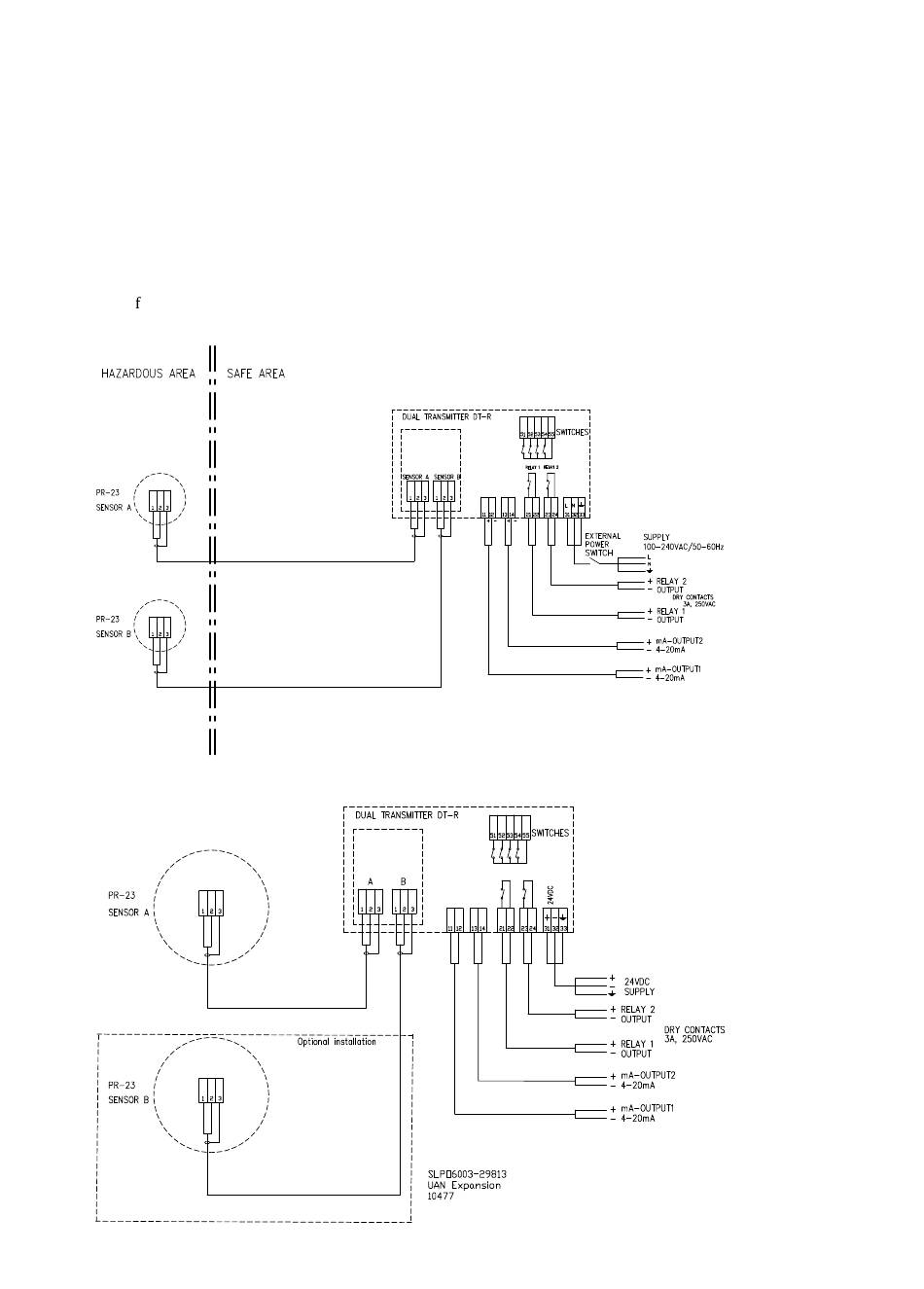

Cableado del sensor de seguridad de acuerdo con WRG-367 (100-240 VCA)
Cableado del sensor de seguridad de acuerdo con WRG-350 (24 VCC)
Figura 9.29 Cableado del sensor de seguridad
