THERMEX INTEGRO
7

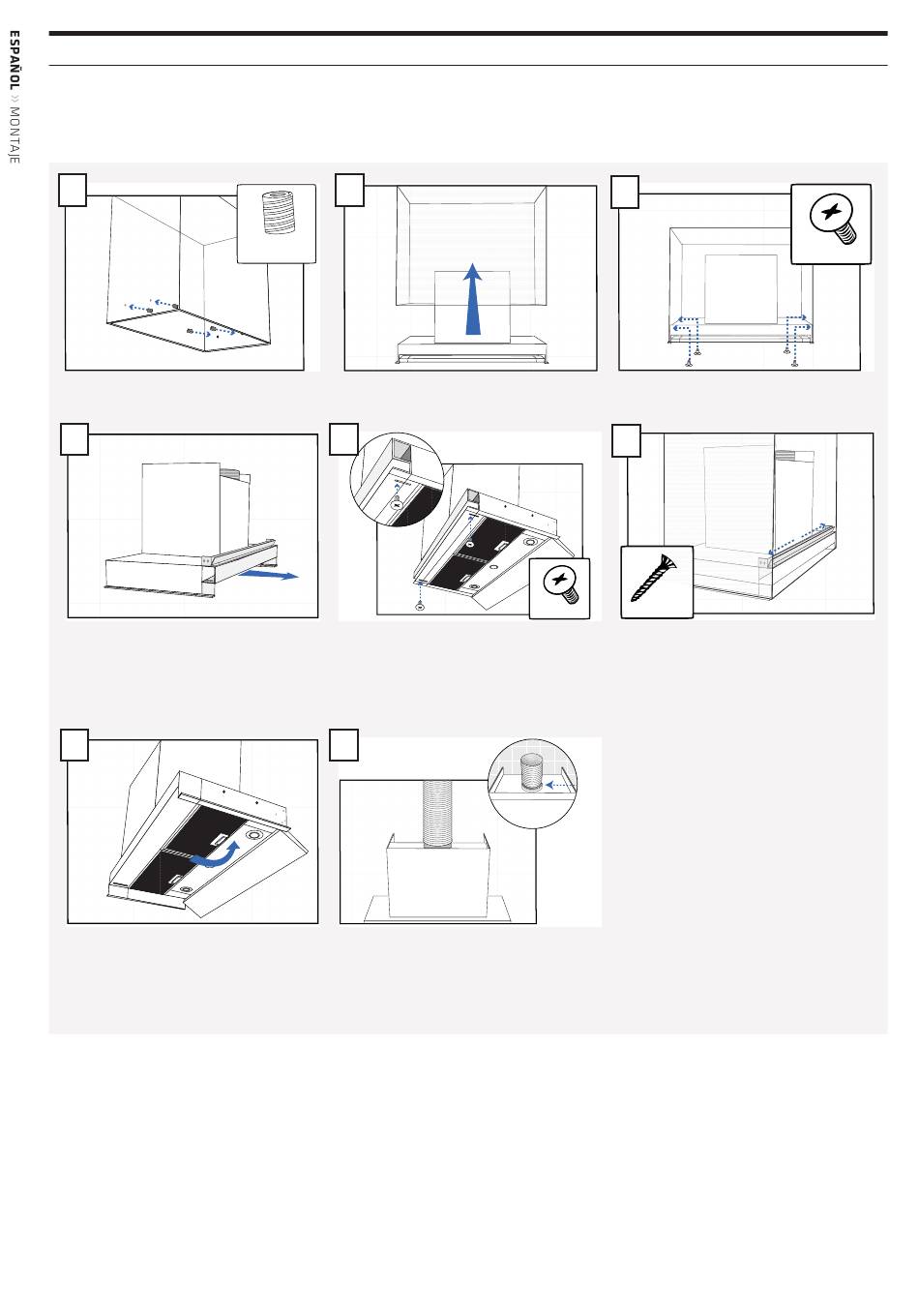

Fijar los 4 casquilos de plástico en los
agujeros
10
Empujar el distanciador hacia la pared afin de
que se cierre el agujero entre la campana y la
pared
NOTA: Procurar que el interior del armario
alto este fijado por el anclaje
13
Insertar los filtros en la campana.
8
x4
Colocar la campana de nuevo en el armario.
11
Sujetar el distanciador a la campana con 2
tornillos.
14
Colocar la salida en la campana. Tener especial
cuidado que el contraregistro abre y cierre
libremente.
NOTA:Esto no es valido si la campana se utiliza
para recirculación.
9
Montar la campana con 4 tornillos en los
casquilos de plástico.
12
x4
x2
Fijar el anclaje que la sujeta al interior de los
lados del armario con 4 tornillos.
M 513052168219012016
x4
