Levelflex FMP56, FMP57 PROFIBUS PA
7.
Conecte los cables conforme a la asignación de terminales →  27.
8. Cuando se utilicen cables blindados: conecte el blindaje de cables en la borna de tierra.
9. Vuelva a encajar la tapa del compartimento de conexiones.
10. Si hay uno, gire el cierre de la tapa para situarlo sobre el borde de la tapa y luego
apriételo.

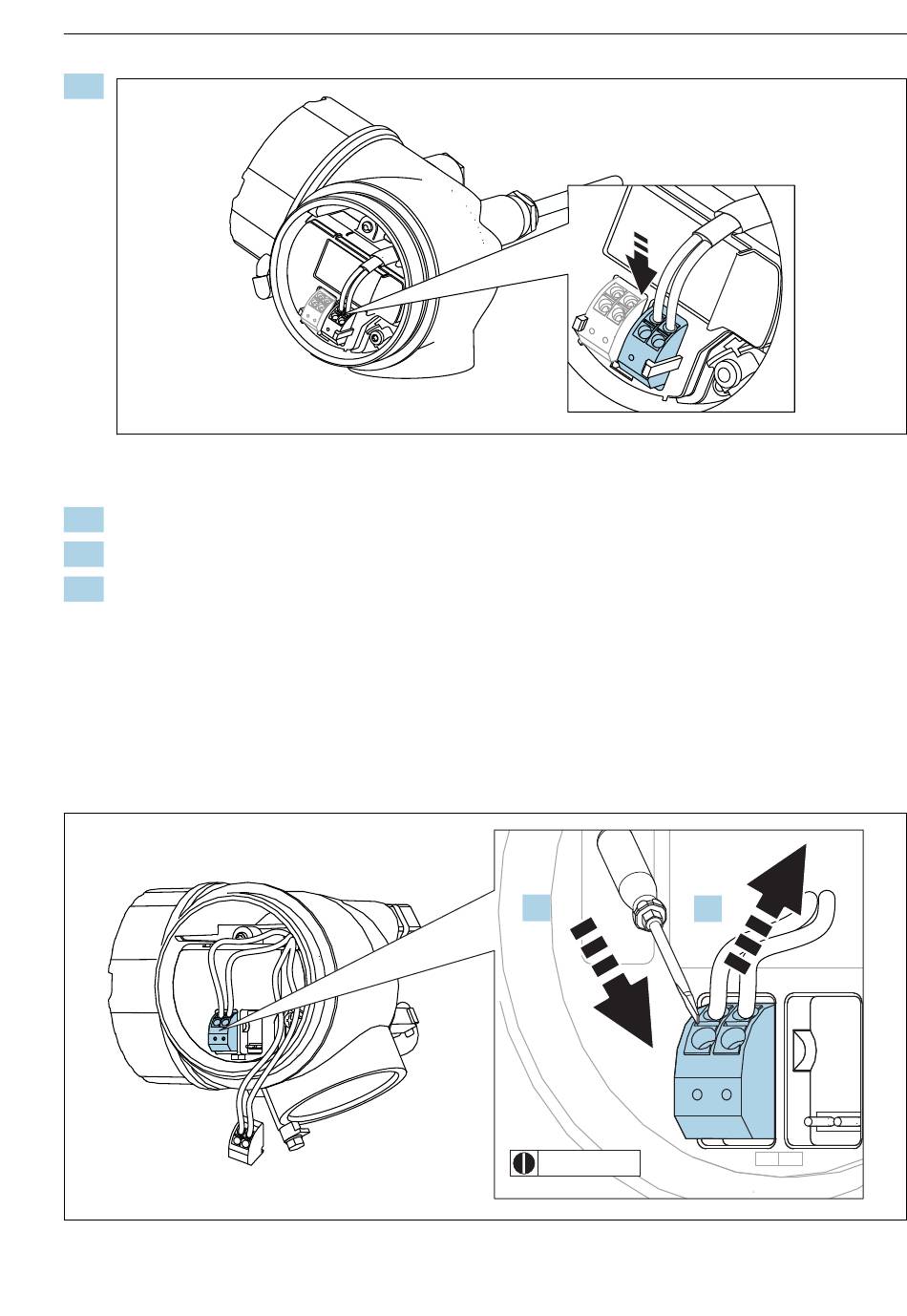

7.2.1 Terminales intercambiables con resorte
En el caso de equipos sin protección contra sobretensiones integrada, la conexión eléctrica se
realiza mediante terminales intercambiables con resorte. Se pueden insertar conductores
rígidos o conductores flexibles con terminales de empalme directamente en el terminal
utilizando la palanca, y crear un contacto automáticamente.
 8 Dimensiones: mm (pulgadas)
Endress+Hauser
1.
≤ 3 (0.12)
Conexión eléctrica
A0032468
2.
A0013661
33
