MONITOR TEKNA-S R5
AJUSTES DEL MONITOR
Manipulación del puente de final de línea:
CN3
Valor de Fábrica
*

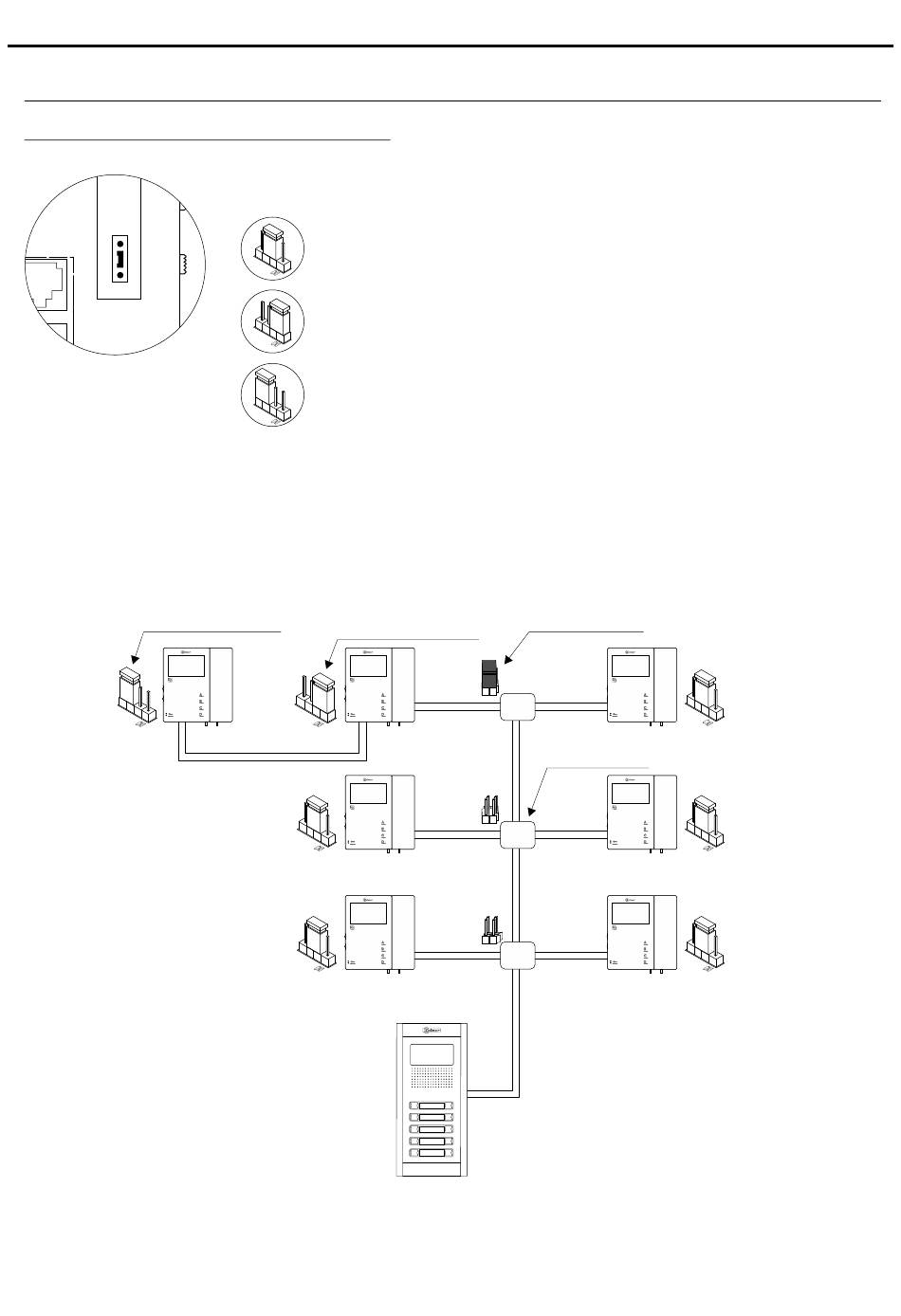

Ejemplo de configuración del puente final de línea en los monitores. Para más detalles, ver esquemas de instalación
(págs. 16 21 a ).
Resistencia final
de línea puesta
El puente de final de línea se encuentra ubicado en el conector CN , situado en la parte
posterior del monitor y dispone de tres posiciones.
*
Colocar en la posición central cuando no existan monitores en paralelo.
(Modo automático).
Si existe monitor en paralelo, colocar en esta posición en el primer monitor.
(Modo desactivado.)
Si existe monitor en paralelo, colocar en esta posición en el último monitor.
(Modo activado).
Resistencia final
de línea quitada
Puente final
de línea
Distribuidor
7
