Levelflex FMP53
Endress+Hauser
7.1.2

A dos hilos; 4-20 mA HART, 4-20mA

14
13
12
+
1
–
9
+
2
–
3 5 6
+
1
–
9
+
2
–
3 5 6

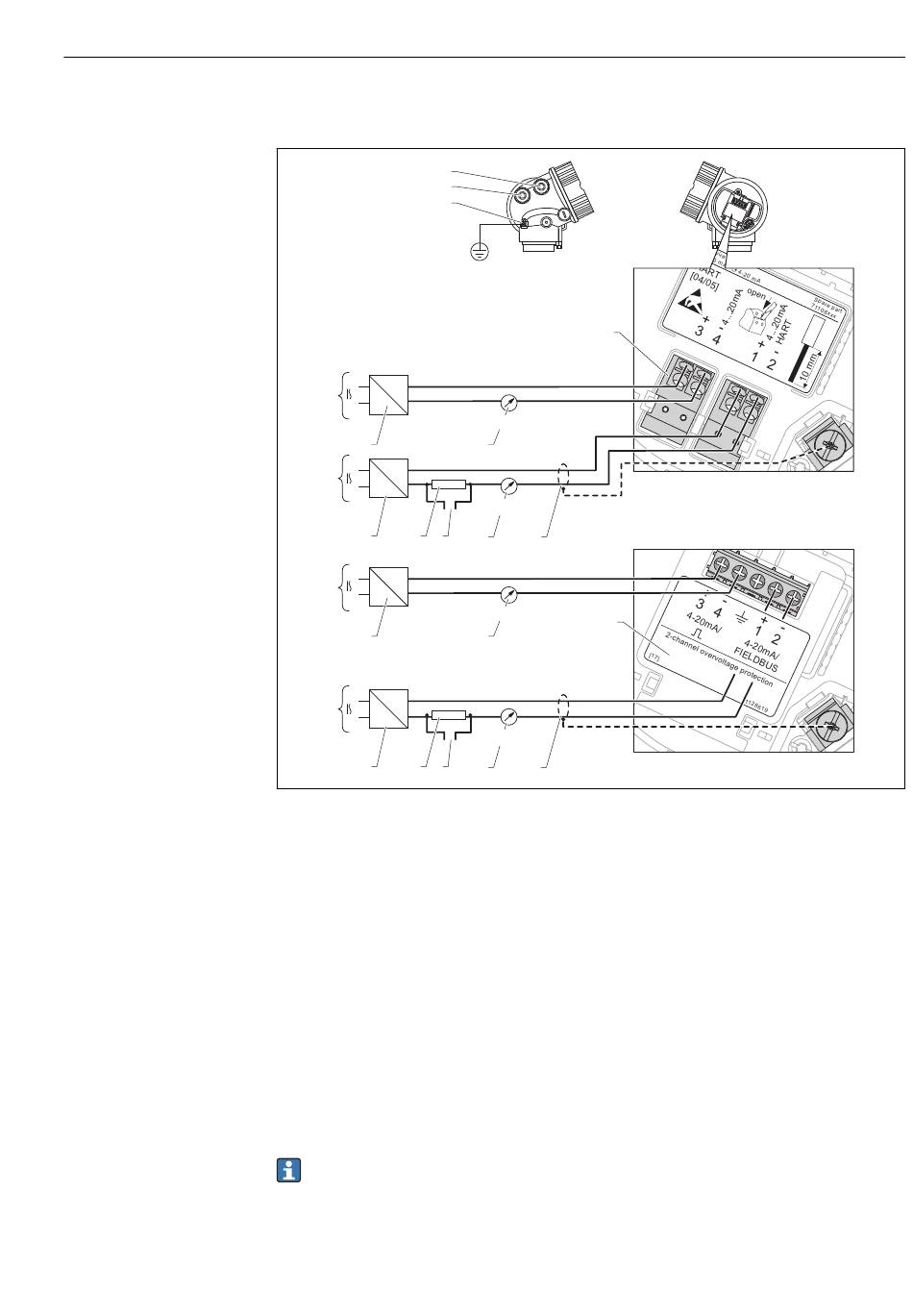

 10 Asignación de terminales a 2 hilos; 4-20 mA HART, salida de conmutación
A Desprovista de protección contra sobretensiones
B Con protección integrada contra sobretensiones
1 Conexión salida de corriente 2
2 Conexión salida de corriente 1
3 Tensión de alimentación para salida de corriente 1 (p. ej., RN221N); observe la tensión en terminales
(→  46)
4 Blindaje del cable; observe las especificaciones del cable (→  44)
5 Resistor para comunicaciones HART (≥ 250 Ω): observe la carga máxima(→  46)
6 Conexión de Commubox FXA195 o FieldXpert SFX100 (mediante módem VIATOR Bluetooth)
7 Indicador analógico; observe la carga máxima (→  46)
8 Indicador analógico; observe la carga máxima (→  46)
9 Tensión de alimentación para salida de corriente 2 (p. ej., RN221N); observe la tensión en terminales
(→  46)
10 Módulo de protección contra sobretensiones
11 Terminales para salida de corriente 2
12 Terminal para línea de compensación de potencial
13 Entrada de cables para salida de corriente 1
14 Entrada de cables para salida de corriente 2
Esta versión es también apropiada para operaciones monocanal. En tal caso debe
utilizarse la salida de corriente 1 (terminales 1 y 2).
A
11
+
-
4...20 mA
8
+
-
4...20 mA
7 4
B
+ +
-
4...20 mA
10
8
+
-
4...20 mA
7 4
Conexiones eléctricas
A0013923
41
