Digital Inverter
Cómo abrir la válvula
Abra o cierre la válvula.
Lateral de líquido, lateral del gas

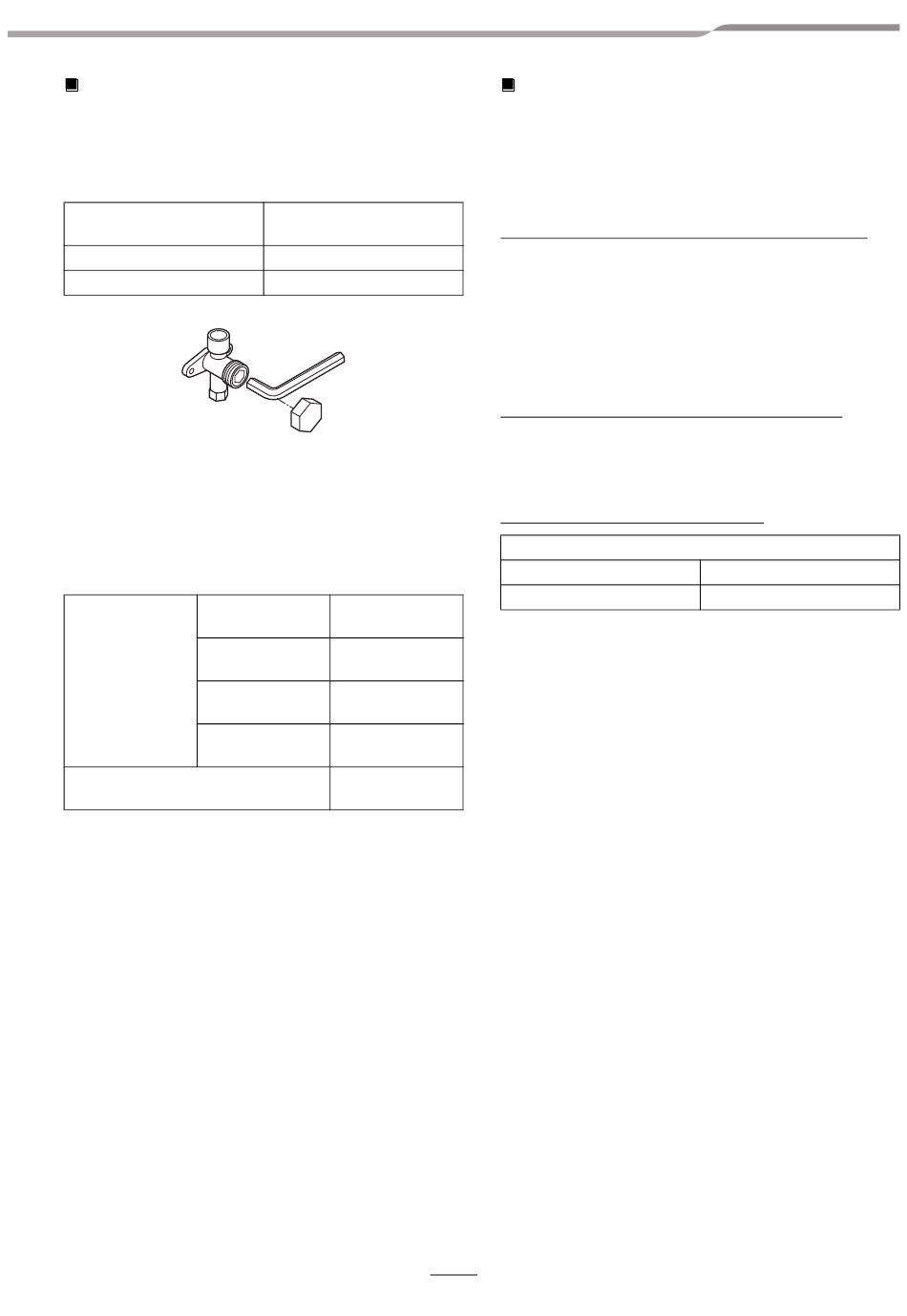

Abra la válvula con una llave hexagonal.
[Se requiere la llave hexagonal].
SM56
SM80
Precauciones para el uso de la válvula
• Abra el vástago de la válvula hasta que llegue al tope.
No es necesario apretar más.
• Ajuste el tapón con fuerza mediante una llave
dinamométrica.
Par de apriete del tapón
Tamaño de la
válvula
Orificio de carga
ES
Tamaño de la llave
hexagonal
4 mm
6 mm
14 a 18 N•m
Ø6,4 mm
(1,4 a 1,8 kgf•m)
33 a 42 N•m
Ø9,5 mm
(3,3 a 4,2 kgf•m)
33 a 42 N•m
Ø12,7 mm
(3,3 a 4,2 kgf•m)
33 a 42 N•m
Ø15,9 mm
(3,3 a 4,2 kgf•m)
14 a 18 N•m
(1,4 a 1,8 kgf•m)
Reabastecimiento de refrigerante
Este modelo es del tipo de 20 m sin carga, en el que no es
necesario reabastecer el refrigerante para tubos de hasta
20 m. Si se utiliza un tubo de refrigerante de longitud
superior a los 20 m, agregue la cantidad de refrigerante
especificada.
Procedimiento para reabastecer el refrigerante
1. Después de vaciar por completo el tubo refrigerante,
cierre las válvulas y cargue el refrigerante con el aparato
de aire acondicionado apagado.
2. Si no es posible cargar el refrigerante hasta la cantidad
especificada, cargue la cantidad requerida de
refrigerante desde el orificio de carga de la válvula
situado en el lateral de gas durante el enfriamiento.
Requisitos para reabastecer de refrigerante
Reabastezca con refrigerante líquido.
Cuando se introduce refrigerante gaseoso, la composición
del refrigerante varía e impide un funcionamiento normal.
Para añadir refrigerante adicional
SM56
SM80
• L: Longitud de tubo
• No es necesario reducir la cantidad de refrigerante para
tubos de refrigerante de 20 metros (o menos).
21
21~30 m: L
20 g × (L-20)
40 g × (L-20)
