4. Procedimientos iniciales
La unidad de control remoto no funciona correctamente si se aplica luz intensa a la ventana del detector o si
existen obstáculos entre la unidad de control remoto y el detector IR.

Entrada remota con cable

1. Enchufe un extremo del cable remoto en el conector de la parte inferior de la RCU. (imagen 4-5)
2. Enchufe el otro extremo en el conector del panel frontal del proyector con la etiqueta RC.
Especificaciones de la entrada RC
- U = 9V
in
- I = 80 mA
máx
• Pueden inhabilitarse los receptores IR internos:
monoenchufe: al insertar en el enchufe
o
enchufe estéreo: al insertar o utilizar un interruptor externo que lleve el canal derecho (B) a tierra. (imagen 4-6)
o

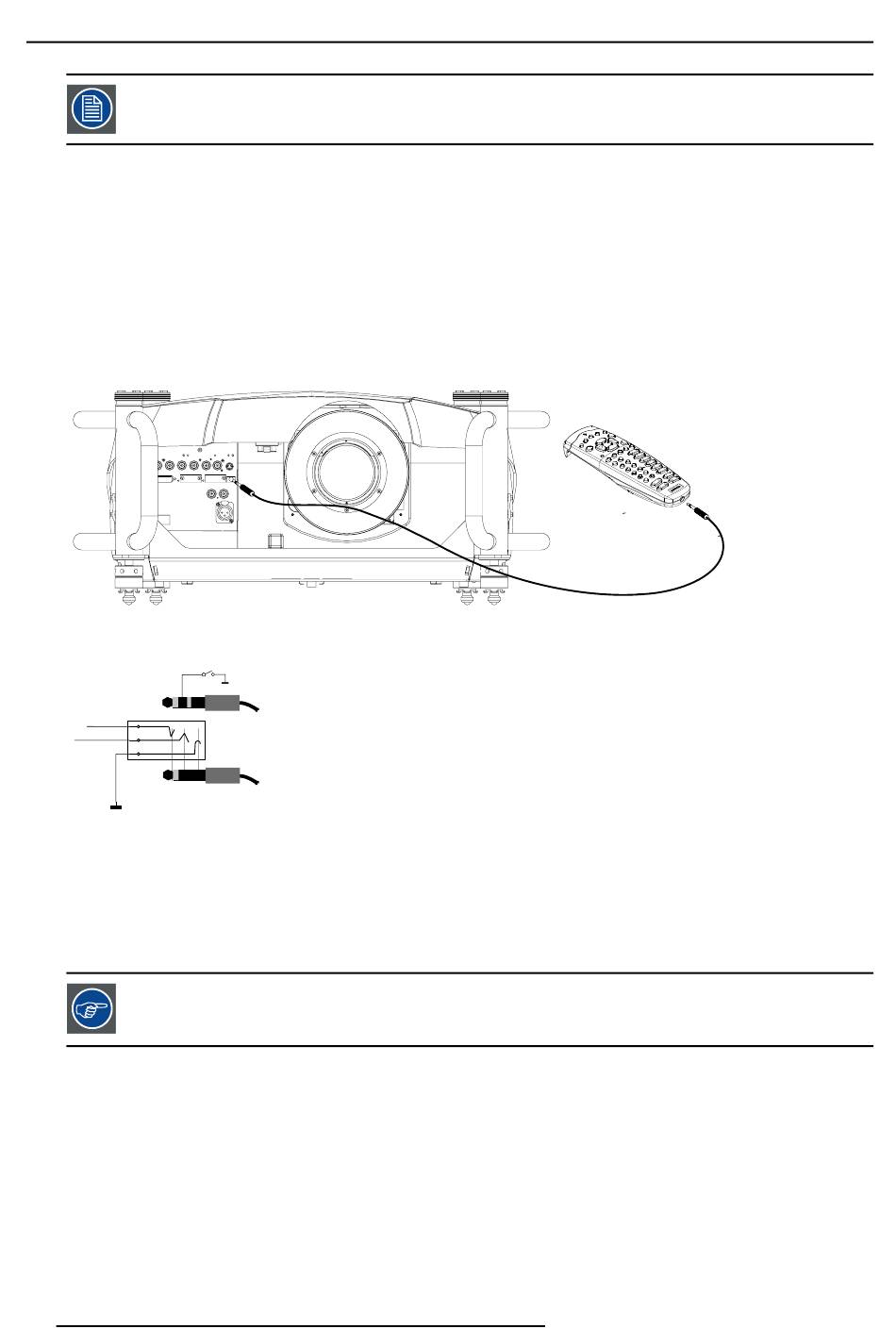

Imagen 4-5
Control remoto con cable
A B C
2
3
1
Imagen 4-6
Configuración de pines del enchufe estéreo
A punta: Canal izquierdo
B anillo: canal derecho
C pantalla: común (GND)
D interruptor externo
1 Enchufe estéreo
2 Monoenchufe
La conexión remota utiliza un cable estándar de dos alambres con un enchufe telefónico de 3,5 mm en cada
extremo (mono/estéreo).
El cable no se incluye, pero está disponible en la mayoría de las tiendas de aparatos electrónicos y de sonido.

Directamente sobre uno de los detectores IR

1. Cuando utilice la unidad de control remoto inalámbrica, asegúrese de colocarse a una distancia de operación efectiva (30m o
100 pies en línea recta). La unidad de control remoto no funciona correctamente si se aplica luz intensa a la ventana del detector
o si existen obstáculos entre la unidad de control remoto y el detector IR del proyector. (imagen 4-7)
40
D
1
2
