3. Conexiones
Especificaciones de entrada
Entrada (HD)SDI: BNC
Salida (HD)SDI: BNC (= bucle)
típico: 0,8 Vpp
75Ω con terminación
impedancia de salida: 75Ω
R/PR
G/Y
DVI
POWER WIRELESS
RECEIVER
10 BASE-T

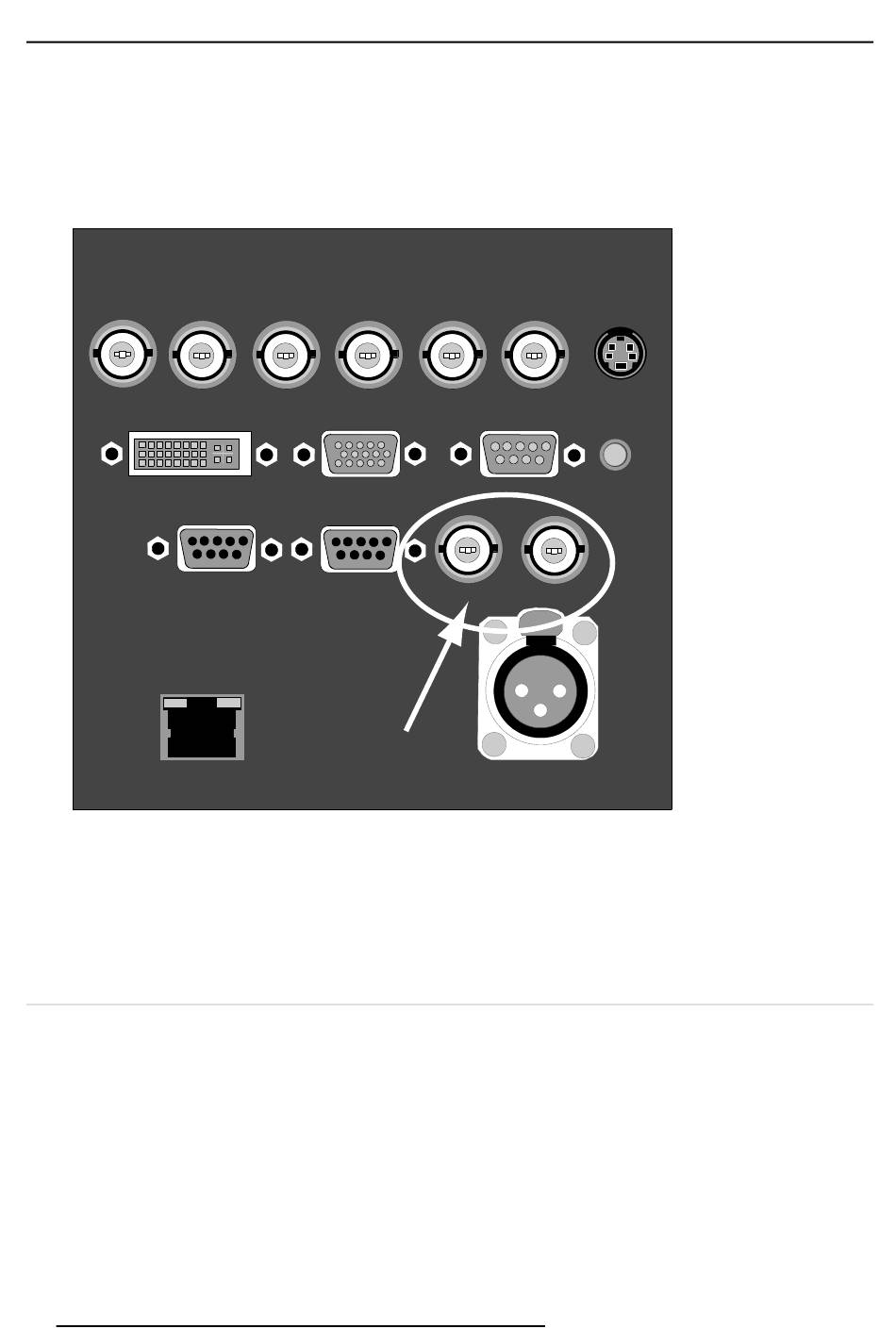

Imagen 3-9
Entrada (HD)SDI
¿Cómo se selecciona la entrada (HD)SDI?
1. Pulse 7 en la RCU
Nota: Otra forma de seleccionar esta entrada es mediante Source en el teclado local o través del menú.
3.9 Conexión de comunicación
Vision general
• Conexión RS232 IN
• Receptor inalámbrico
3.9.1 Conexión RS232 IN
¿Qué puede conectarse a la conexión RS232/422 IN?
La conexión RS232 IN permite que el proyector se comunique con un ordenador, por ejemplo IPB PC o Apple Macintosh.
30
B/PB Hs/Cs
ANALOG RGB
RS 232/422 (HD)SDI
OUT
Vs VIDEO S-VIDEO
R.C.
RS 232/422 IN
(HD)SDI OUT
IN
PUSH
2 1
3
TWO WAY
HARDWIRED REMOTE
R5976816S RLM R6+ PERFORMER 21/12/2005
