resistencia. ❷ Conecte la punta de prueba roja a la entrada V-Ω y la negra a la
entrada COM. ❸ Ponga el selector de función en la posición deseada de Ω. ❹
Conecte las puntas de prueba a la resistencia o circuito que vaya a medir. š Lea el
valor en el visualizador. Un circuito abierto se indicará como condición de
sobrecarga.
Nota: Para medir valores bajos de resistencia, mida primero la resistencia de las
puntas de prueba, poniendo ambas en contacto, y reste el valor de la lectura
obtenida.
F • Mesure de Résistance
❶ Enlevez toute tension de la résistance à mesurer et déchargez les condensateurs.
La présence d'une tension fausserait le résultat. ❷ Connectez le cordon rouge à
l'entrée V•Ω et le noir à l'entrée COM. ❸ Placez le sélecteur sur la position Ω
souhaitée. ❹ Connectez les cordons au circuit à mesurer. š Lisez la valeur affichée.

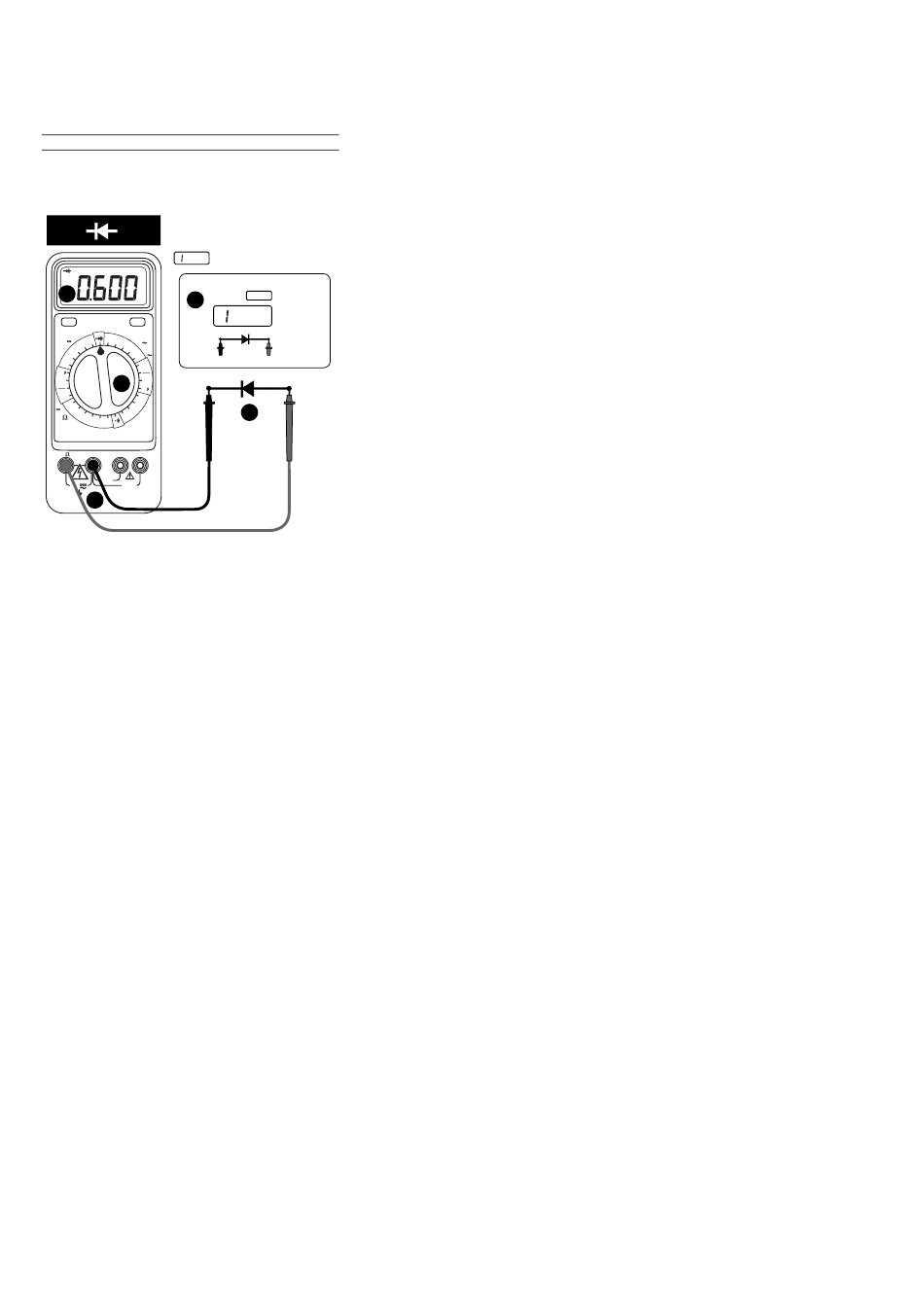

0.550 - 0.900V
