5.3.3 Entrada y salida digital

Cada una de las entradas y salidas digitales tiene 16 canales y su aplicación está conectada a las
siguientes secciones.

5.3.3.1 Entrada digital

Las entradas se pueden establecer en entrada de drenaje o entrada de suministro mediante la
correspondiente selección.
Serie Carga útil media y pesada - Manual de instalación del hardware - Series TM12/14 - Versión de hardware: 3.1 - Versión del documento: 1.00

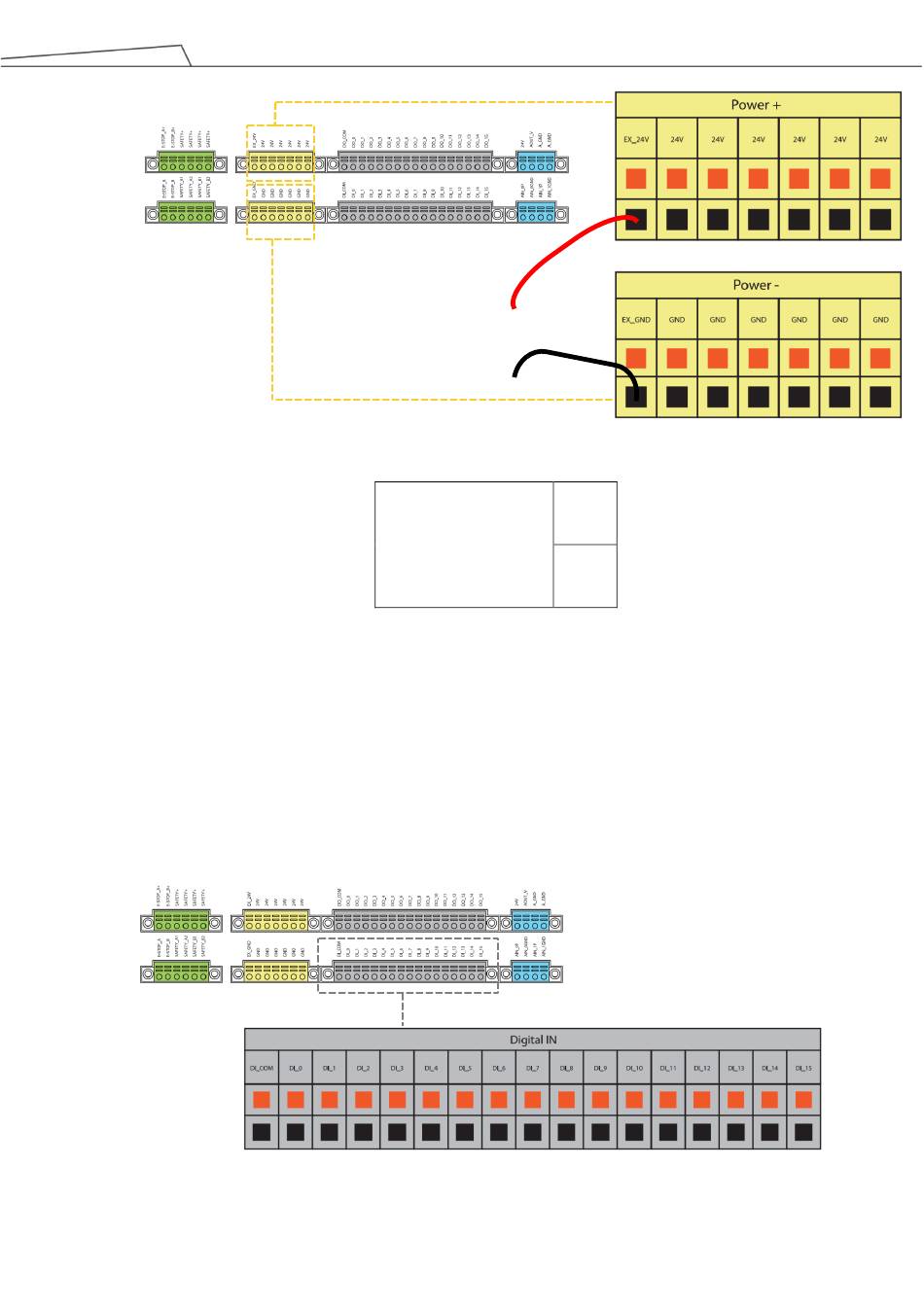

Figura 37: Conector de alimentación
Fuente de alimentación
externa
(24 V)
Tabla 8: Fuente de alimentación externa

Figura 38: Entrada digital

24 V
■
0 V
■
