Technické parametry
Napájecí napětí:
Minimální spotřeba
(idle režim):
Maximální spotřeba
(pulzy 100Hz):
Pracovní teplota:
Senzor LS reaguje pouze na světelné pulzy, tj. není schopno detekovat statický
stav LED.
Napájecí napětí:
Spotřeba:
Zatížení výstupu:
Perioda snímání:
Citlivost detekce sepnutí
(výstup L):
Citlivost detekce rozepnutí
(výstup->H):
Hystereze:
Pracovní teplota:
Napájecí napětí:
Spotřeba:
Zatížení výstupu:
Citlivost detekce sepnutí:
Citlivost detekce rozepnutí:
Hystereze:
Pracovní teplota:
Společné údaje
Průměr připojovacího vodiče:
Délka vodiče:
Krytí:
* Měřeno při 3V, bez zatížení výstupu.
Varování
Návod na použití je určen pro montáž a pro uživatele zařízení. Návod je vždy součástí
balení. Instalaci a připojení mohou provádět pouze pracovníci s příslušnou odbornou
kvalifi kací, při dodržení všech platných předpisů, kteří se dokonale seznámili s tímto
návodem a funkcí prvku. Bezproblémová funkce prvku je také závislá na předchozím
způsobu transportu, skladování a zacházení. Pokud objevíte jakékoliv známky
poškození, deformace, nefunkčnosti nebo chybějící díl tento prvek neinstalujte a
reklamujte jej u prodejce. S prvkem či jeho částmi se musí po ukončení životnosti
zacházet jako s elektronickým odpadem. Před zahájením instalace se ujistěte, že
všechny vodiče, připojené díly či svorky jsou bez napětí. Při montáži a údržbě je nutné
dodržovat bezpečnostní předpisy, normy, směrnice a odborná ustanovení pro práci s
elektrickými zařízeními. Nedotýkejte se částí prvku, které jsou pod napětím - nebezpečí
ohrožení života. Z důvodu prostupnosti RF signálu dbejte na správné umístění RF prvků
v budově, kde se bude instalace provádět. RF Control je určen pouze pro montáž do
vnitřních prostor. Prvky nesmí být instalovány do kovových rozvaděčů a do plastových
rozvaděčů s kovovými dveřmi - znemožní se tím prostupnost radiofrekvenčního signálu.
RF Control se nedoporučuje pro ovládání přístrojů zajišťujících životní funkce nebo pro
ovládání rizikových zařízení jako jsou např. čerpadla, el. topidla bez termostatu, výtahy,
kladkostroje ap. - radiofrekvenční přenos může být zastíněn překážkou, rušen, baterie
vysílače může být vybita ap. a tím může být dálkové ovládání znemožněno.
LS
2.5 .. 3.7V
0.5uA *
max. 2uA *
-20 .. 50 °C
MS
1.6 .. 3.6V
7uA *
max. 3mA
100ms
±(2.3 .. 4.7)mT
±(0.9 .. 3.8)mT
1mT
-40 .. 80 °C
WS
1.65 .. 5.5V
1.5uA *
max. 150uA
±(0.3 .. 1.1)mT
±(0.2 .. 0.9)mT
0.2mT
-40 .. 80 °C
max. 3.5 mm
1.5 m
IP20
2 / 2

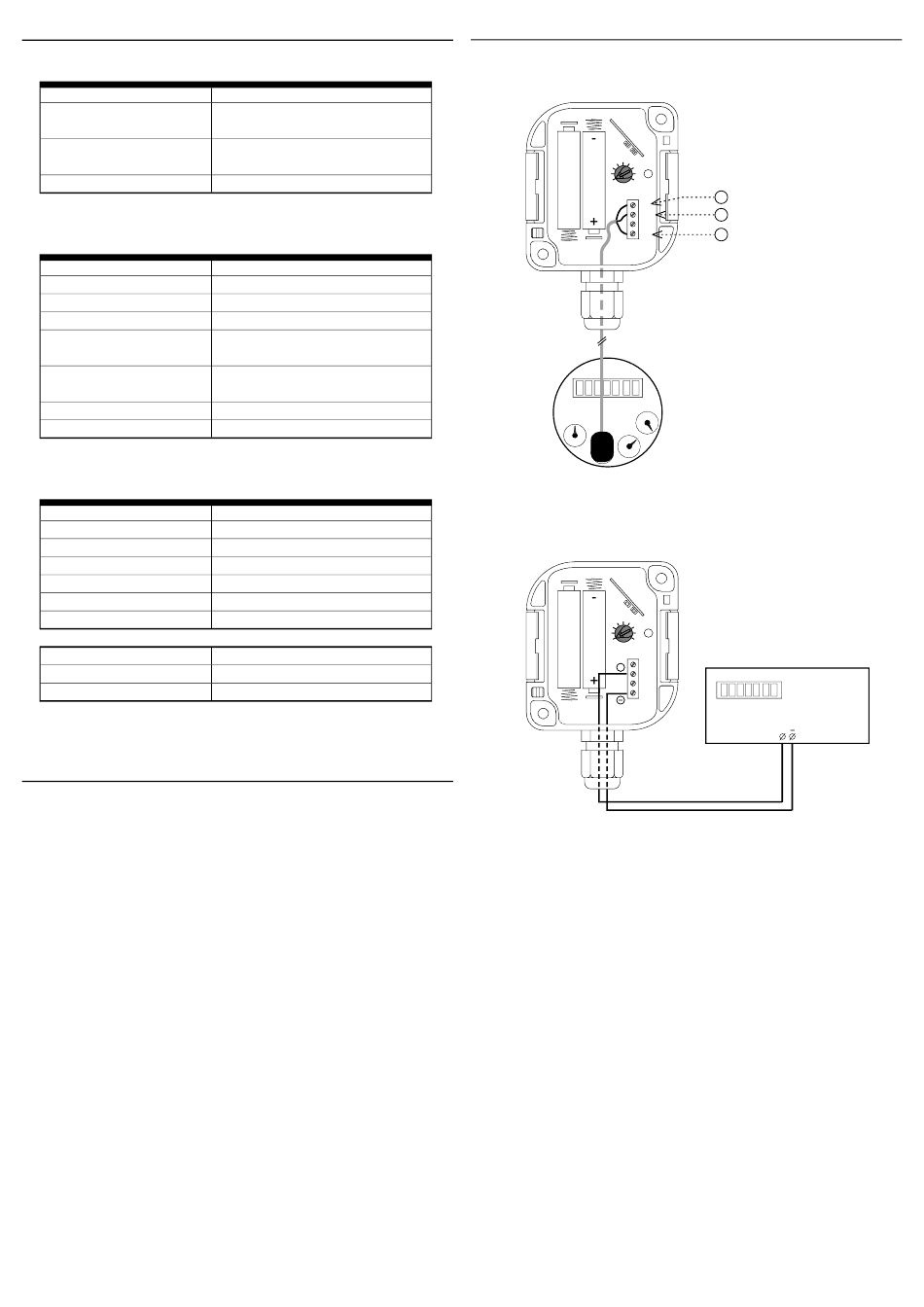

Zapojení k převodníku pulzů RFTM-1
LS / MS / WS
+
5
4 6
3 7
2 8
9
1
SENZOR SET
3V3
DATA1
-
DATA2
GND
RFTM-1
0 0 0 0 0 , 0 0
S0 - pulzní výstup
+
5
4 6
3 7
2 8
1 9
SENZOR SET
3V3
+
DATA1
-
DATA2
GND
RFTM-1
1. Hnědý vodič
2. Zelený vodič
3. Bílý vodič
1
2
3
0 0 0 0 0 , 0 0
S0
+
