Condiciones de montaje

Observar las condiciones de servicio ! 14 y el catálogo de productos.
Para las condiciones de servicio especiales, consúltenos.
X
AVISO
Daños por cargas inadmisibles.
Daños en el producto.
No suspender cargas que sobresalgan (para los valores máximos véase el catálogo de productos).
f
No retorcer el vástago.
f
No utilizar la carcasa para el montaje de otros elementos de la máquina destinados a la absorción de
f
fuerzas.
F

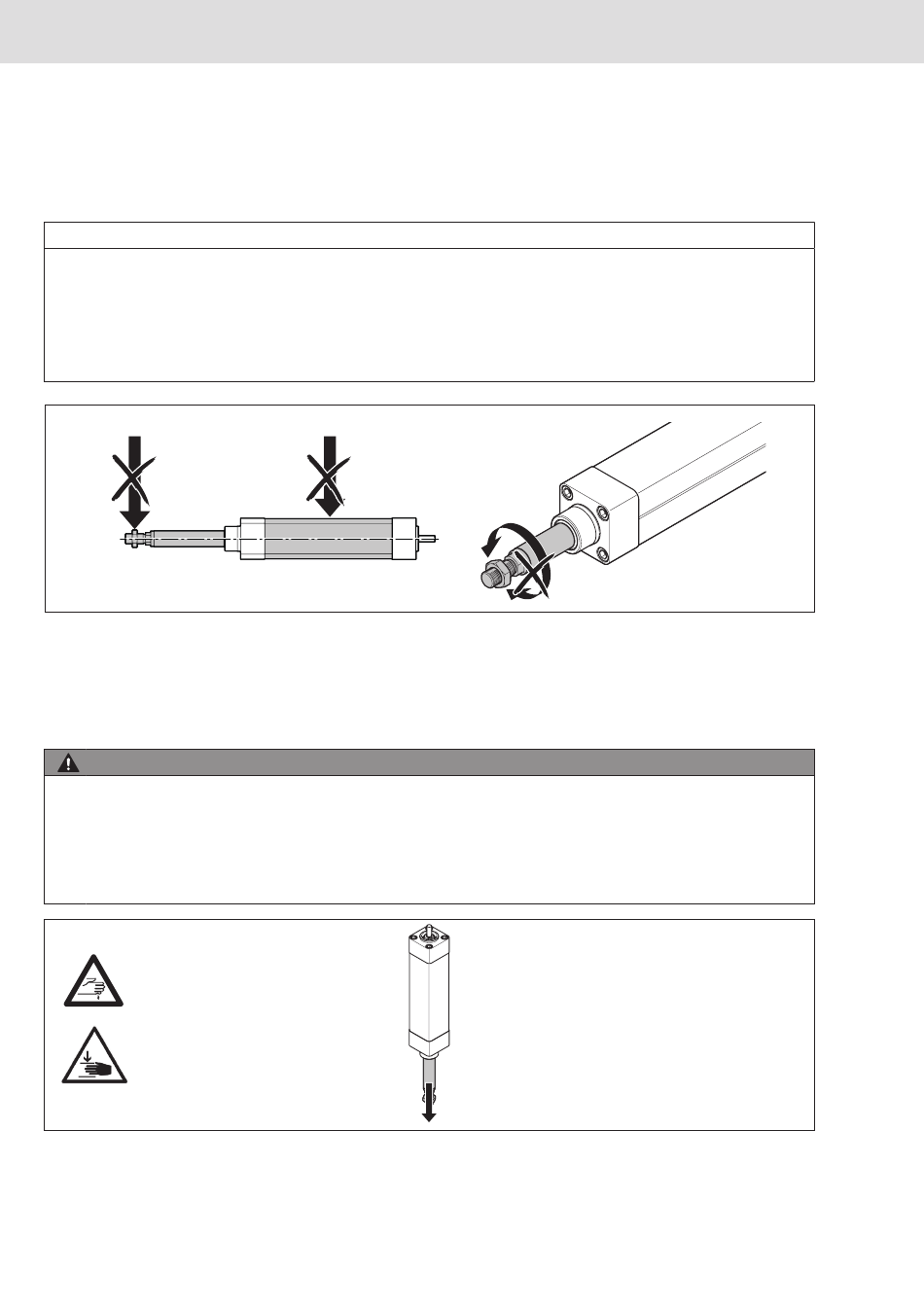

Fig� 4: Cargas inadmisibles
6.2 Posición de montaje
La posición de montaje del EMC es aleatoria.
ADVERTENCIA
En caso de un montaje vertical o inclinado, caída del vástago por falta de autosujeción o daños en la
mecánica del interior del EMC o por rotura de la correa dentada en caso de montaje del motor encima de la
transmisión por correa.
Lesiones graves e incluso mortales.
En caso de un montaje vertical o inclinado del producto, asegurar el vástago contra caídas
f
Evitar la trayectoria de caída del vástago.
f
Fig� 5: Caída del vástago
