9.3.3 Sustituir el resorte de la aguja y el
resorte del émbolo
Personal:
Operador
+ Cualificación adicional protección
contra explosiones
Equipo de protección:
Ropa protectora de trabajo
Guantes de protección
Desmontar

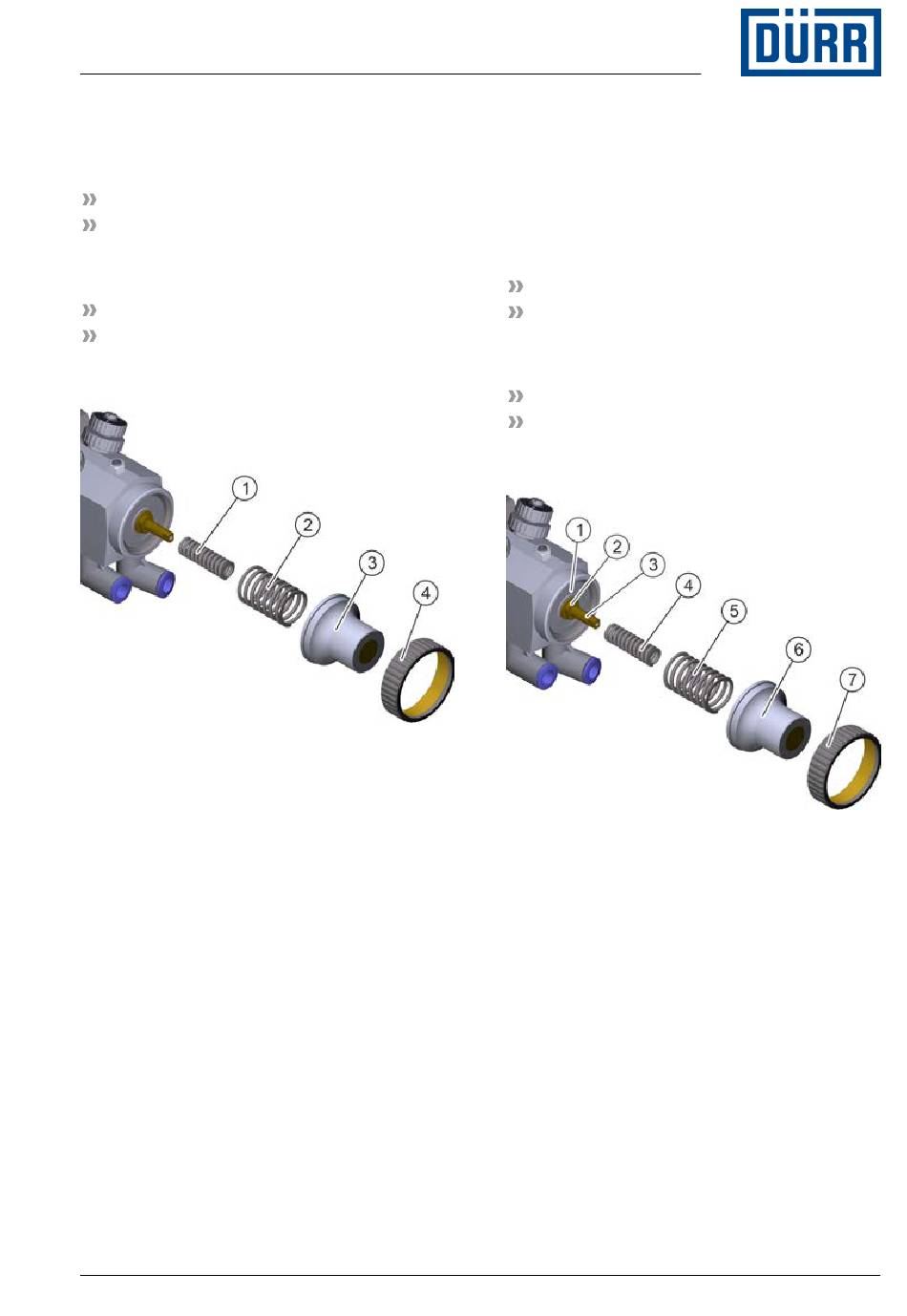

Fig. 21: Desmontar resorte de la aguja y
resorte del émbolo
1. Desenroscar y retirar la tuerca de unión
(4).
2. Retirar el tapón de cierre (3).
3. Retirar el resorte de la aguja (1) y el
resorte del émbolo (2).
4. Reemplazar los componentes desgas-
tados o defectuosos.
Montaje
5. Insertar el resorte de la aguja (1) y el
resorte del émbolo (2).
02/2020
6. Colocar el tapón de cierre (3).
7. Colocar la tuerca de unión (4). Apretar a

9.3.4 Configurar el tiempo de retardo

Personal:
Equipo de protección:
Desmontar
Fig. 22: Ajuste del tiempo de retardo
1. Desenroscar y retirar la tuerca de unión
2. Retirar el tapón de cierre (6).
3. Retirar el resorte de la aguja (4) y el
EcoGun AA AUTO - MSG00008ES
mano.
Operador
+ Cualificación adicional protección
contra explosiones
Ropa protectora de trabajo
Guantes de protección
(7).
resorte del émbolo (5).
