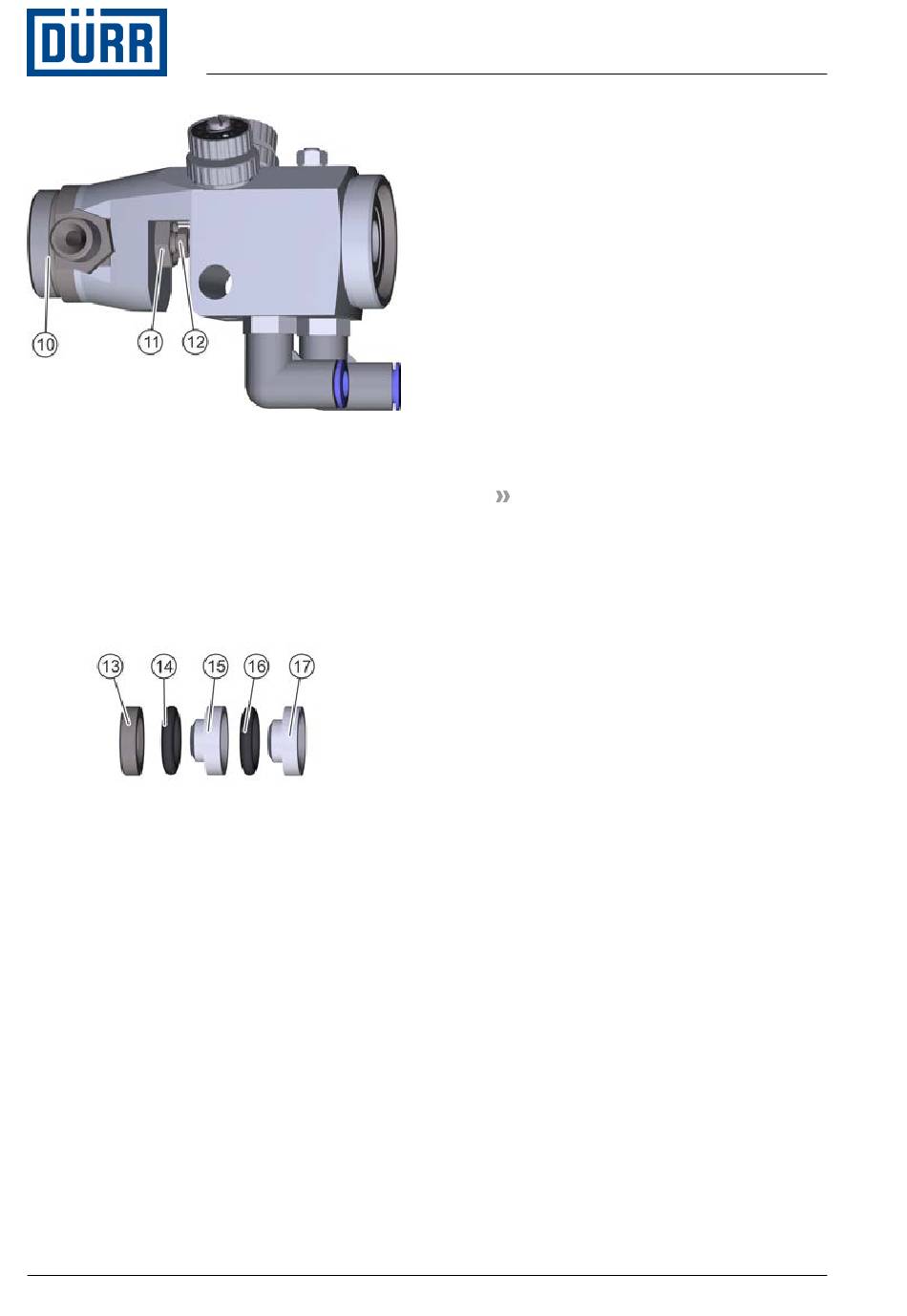

Fig. 19: Desmontar la junta de aguja
9. Desenroscar la tuerca especial (11) con
la llave de boca (14 mm).
10. Retirar la pieza de conexión (10). Cap-
turar la tuerca especial (11).
11. Desenroscar prensaestopas de aguja
(12).
Fig. 20: Extracción de juntas
12. Extraer la arandela de estanqueidad
(13), las juntas de aguja (15 y 17) y las
juntas tóricas (14 y 16).
13. Limpiar la superficie de apoyo de las
juntas de aguja (15 y 17) con un agente
de limpieza.
26/52
Montaje
14. Colocar la arandela de estanqueidad
15. Enroscar el prensaestopas de aguja
16. Insertar la pieza de unión (10).
17. Hilvanar y enroscar la tuerca especial
18. Colocar el nuevo anillo obturador (6).
19. Colocar y apretar el nuevo tornillo de
20. Colocar el tapón de aire (8) con la
21. Alinear el tapón de aire.
22. Colocar la tuerca de unión (9). Apretar
23. Untar vástago de la aguja ligeramente
24. Insertar el resorte de la aguja (2) y el
25. Colocar el tapón de cierre (4).
26. Colocar la tuerca de unión (5). Apretar
27. Apretar con cuidado el prensaestopas
EcoGun AA AUTO - MSG00008ES
(13), las juntas de aguja (15 y 17) y las
juntas tóricas (14 y 16) en el orden
mostrado.
(12) sin apretar.
(11).
mantenimiento de la estanqueidad con
arandela de estanqueidad (7).
Par de apriete: 18 a 20 Nm
boquilla.
manualmente.
con aceite sin silicona. Empujar la aguja
(1) con cuidado desde detrás dentro de
la carcasa.
resorte del émbolo (3).
a mano.
de aguja (12).
Averías
