ND 1300 QUADRA-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
Kabel für optischen Kantensensor anschließen
Dieses Gerät besitzt Lichtwellenleiteranschlüsse für Profilprojektor-Referenzlichtquelle und
-Bildschirmsensor.
Lichtwellenleiter anschließen:
Netzschalter auf „Aus" stellen
X X
Lichtwellenleiter am entsprechenden Anschluss anschließen
X X
Kabelstecker handfest anziehen bis er gleichmäßig fest aufliegt
X X
Audiokabel anschließen
Dieses Gerät besitzt einen Anschluss für Kopfhörer oder Lautsprecher (3,5 mm).
Audiokabel anschließen:
Netzschalter auf „Aus" stellen
X X
Audiokabel am entsprechenden Anschluss anschließen
X X
USB-Kabel anschließen
Dieses Gerät besitzt einen USB-Anschluss für die Kommunikation mit einem Drucker und
Datenspeichergerät. Weitere Informationen zur Kommunikation über USB finden Sie in
der Betriebsanleitung ND 1300 QUADRA-CHEK.
USB-Drucker oder Datenspeichergerät anschließen:
Netzschalter auf „Aus" stellen
X X
Drucker-USB-Kabel (Typ A) oder USB-Speichermedium an die USB-Schnittstelle des
X X
Gerätes anschließen

7. Bedienelemente

Vorderseite
Breite Tasten: programmierbar für
A
häufig genutzte Funktionen
LCD-Bildschirm
B
Senden-Taste: Messdaten an
C
PC, USB-Drucker oder USB-
Speichermedium senden
Vorderseite (Fortsetzung)
Zahlenblock: numerische Daten
D
eingeben
Befehlstasten: Messungen steuern
E
LCD Ein/Aus-Taste: LCD-Anzeige
F
ein-/ausschalten oder Konturelement
aus der Liste löschen

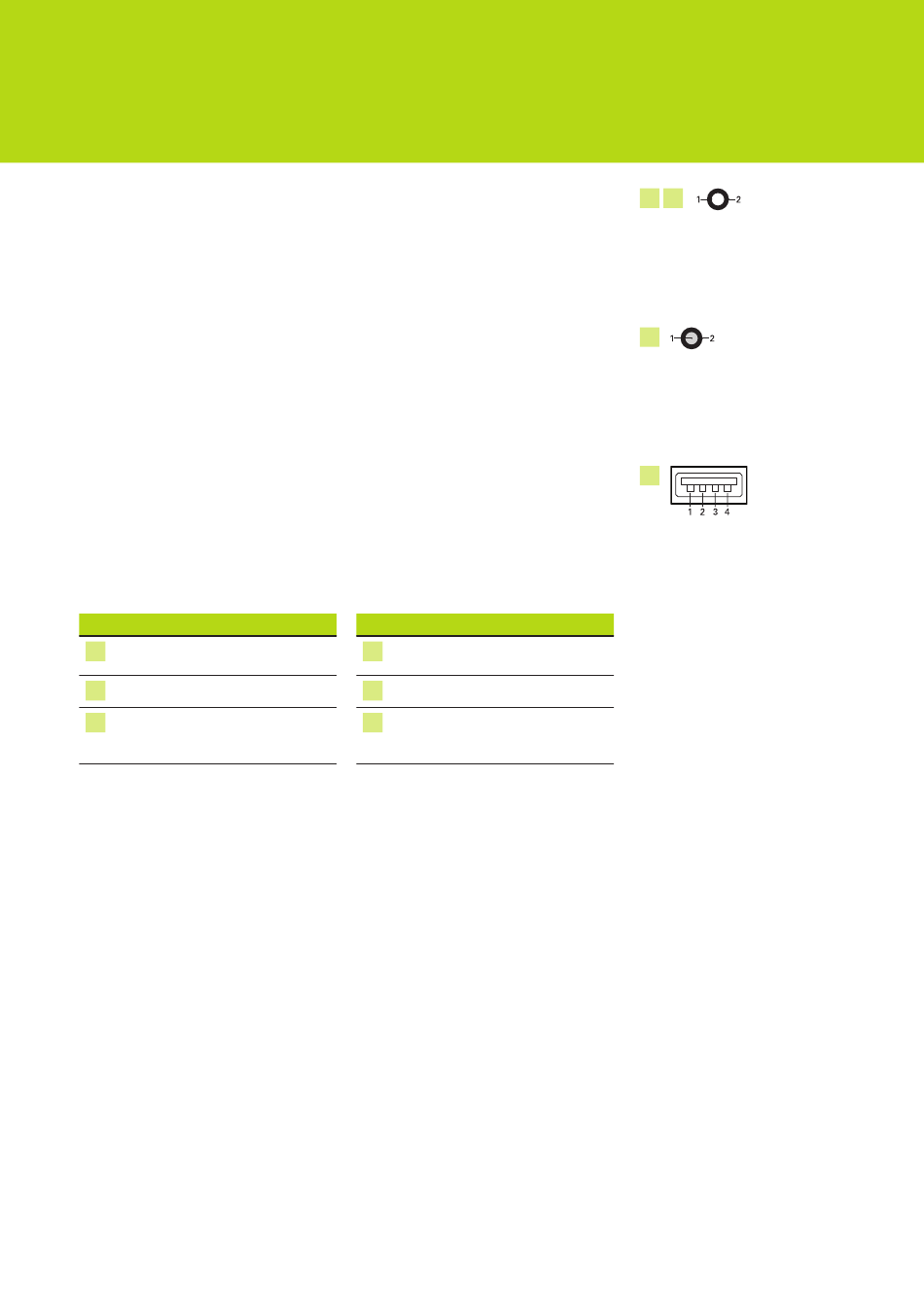

16 17
Lichtwellenleiter-Anschluss
18
Audioanschluss
19
USB-Anschluss
9
