MONTAGE UND ZENTRALANSCHLUSS DES SYSTEMS

Wichtig: Halten Sie sich an den Farbcode für alle Systemelemente.
ES
EN
FR
IT
PT
DE
1.- Thermostateanschluss
Wenn es sich um ein Kabel-Thermostat handelt, schließen an eine der 3 Klemmen
am Airzone Anschlussbus an. Der Anschluss kann sowohl im Bus-Modus als auch
als Sternschaltung erfolgen. Verwenden Sie das Airzone-Kabel 2x0,5+2x0,22 mm
Befestigen Sie die Kabel zur Sicherheit an den Haltern der Zentrale.
Kontrollieren Sie bei den Funkelementen, dass die Batterie eingelegt ist.
2.- Anschluss mit Leitungsgerät
Für den Anschluss an das Leitungsgerät beachten Sie bitte die Hinweise im Merkblatt des Gateways. Die Installation des
Gerätethermostats wird empfohlen.
3.- Weitere Peripheriegeräte (AZCE6OUTPUT8, AZX6CCP, AZX6WEBSCLOUD [C/R], ...)
Für den Anschluss und die Konfiguration weiterer Peripheriegeräte beachten Sie bitte die Hinweise in den Merkblättern dieser
GeräteI.
Wichtig: Für die Elemente mit externer 230-V-Versorgung müssen lediglich die Pole „A" und „B" am Verbindungsbus
angeschlossen werden.
88

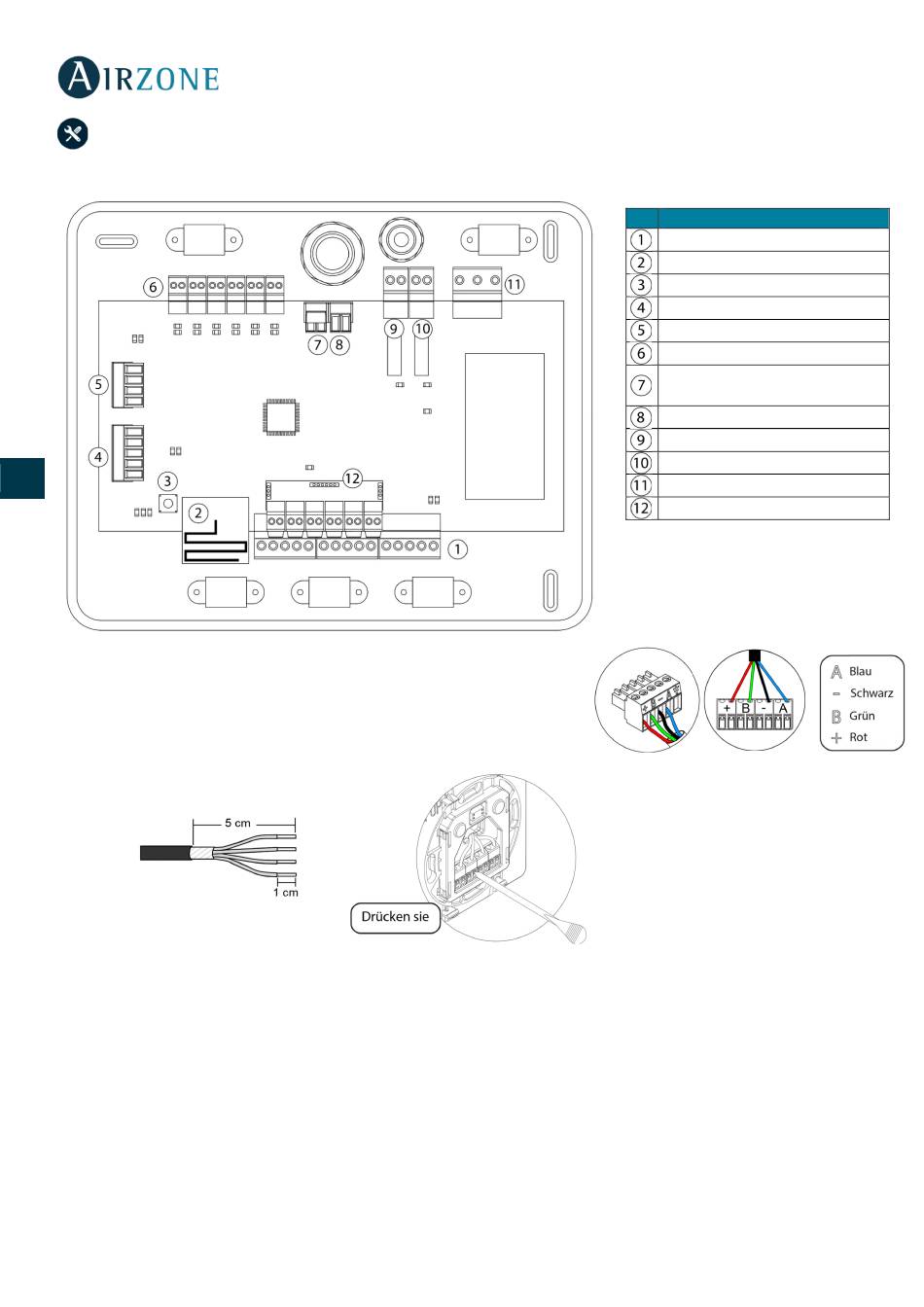

Nr. Beschreibung
Airzone Anschlussbus
Funkmodul
SW1
Haustechnikbus
Maschinenbus
Motorausgänge
Alarmeingang (normal
geschlossen)
Temperatursonde
KML/Kessel
Stopp-Lauf-Relais AC
Stromversorgung
Ein/Aus-Modul
Wichtig: Für den Anschluss der Eingänge
des Ein-Aus-Moduls ist ein abgeschirmtes
Kabel zu verwenden.
.
