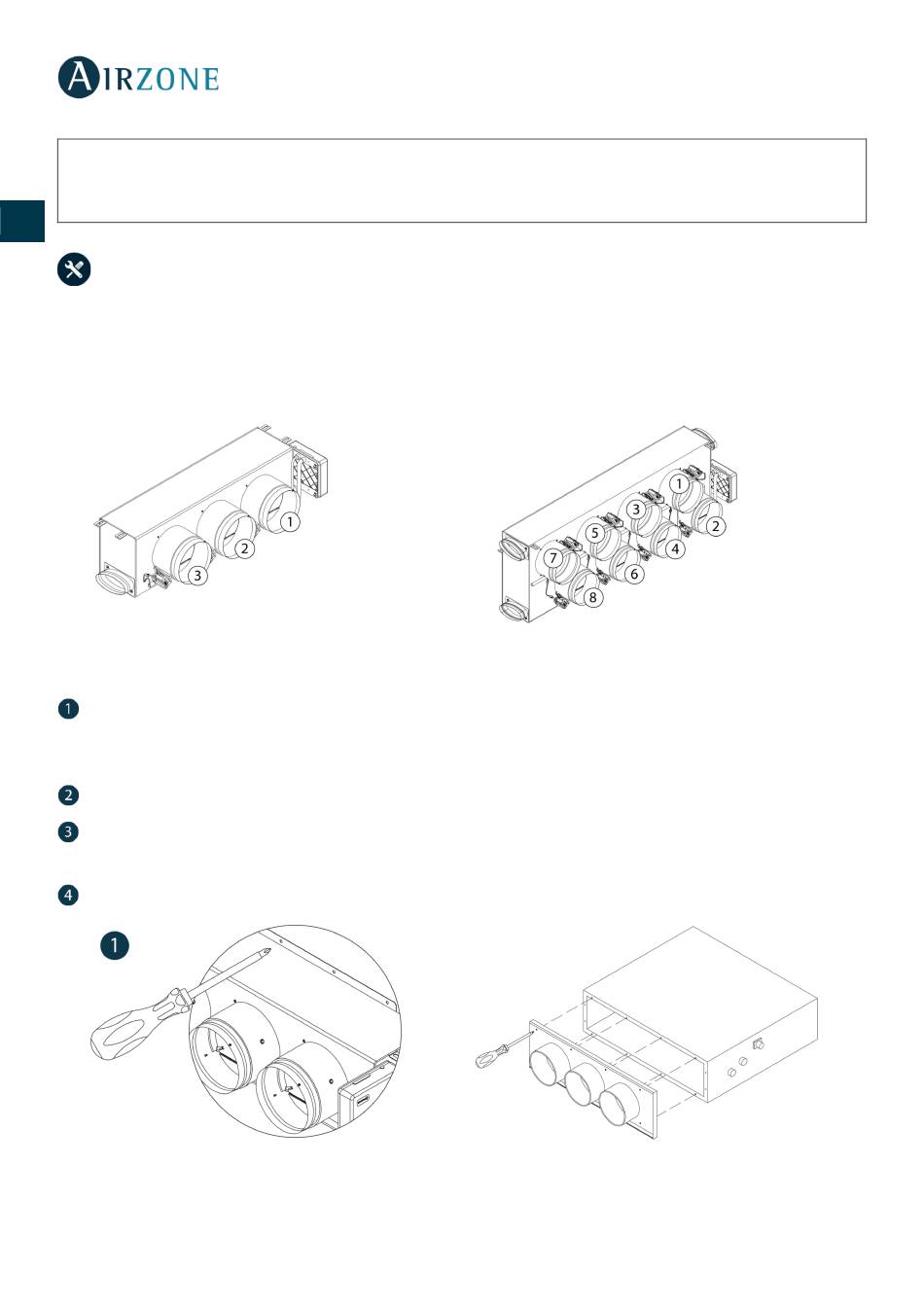

MONTAJE EASYZONE

Importante: Se recomienda aislar todas las partes metálicas del Easyzone que queden en contacto con el exterior para evitar
FR
la aparición de condensación.
Recuerde: Las motorizaciones se encuentran numeradas del siguiente modo:
IT
Plenums de 2 a 6 compuertas
PT
DE

MONTAJE A LA UNIDAD INTERIOR

Localice los taladros de fijación, en el caso de encontrarse cubiertos, utilice un destornillador para descubrirlos y facilitar la
fijación del Easyzone en la unidad.
Importante: En el caso de que su unidad posea frontal con adaptadores circulares, retire este y monte el adaptador suministrado.
Sitúe el Easyzone en la boca de impulsión del equipo y fíjelo a este mediante tornillos.
Después de fijar los tornillos, asegúrese de aislar el cuello de conexión para evitar la formación de condensación. Utilice
bandas de material aislante (lana de vidrio o de espuma de polietileno) de 25 mm de espesor. La anchura de estas bandas de
aislamiento es de 97 mm para el plénum motorizado Standard y Medium y de 37 mm para el plénum motorizado Slim.
Fije el Easyzone al techo a través de las lengüetas de los extremos mediante varillas roscadas.
6
Plenums de 7 y 8 compuertas
