ATTENTION:
L 'unité doit être installée par un technicien qualifi é
1. Installez l'Interrupteur Codé Programmable Safe-T-Lock™ / Safe-T-Lock™ Plus à l'aide de 2 vis #8 /
ST3,9 (pas inclus). Il est conseillé de l'installer à un endroit facilement accessible, p.e. sur le tableau de
bord.
2. Installez l'enveloppe fournie afi n que le câble ne puisse pas frotter et s'user.
3. Après avoir connecté les câbles, assurez-vous du fait qu'ils ne sont pas tendus.

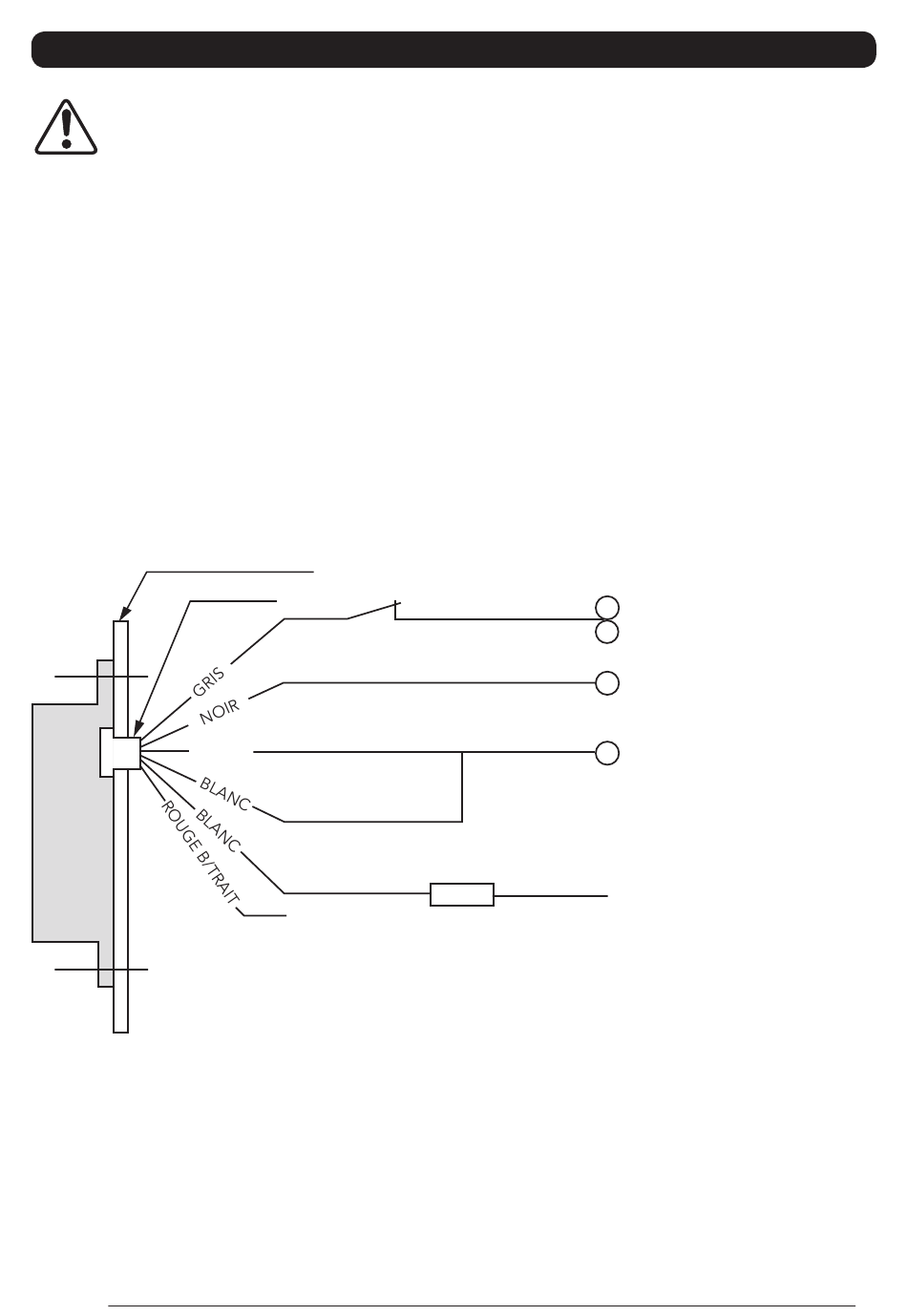

INSTALLATION SUR DES VEHICULES SANS CONTACT A CLE
Panneau d'installation
Enveloppe
ROUGE
SAFE
-T-
LOCK
(1) L'unité détectera si le microcontact du siège est ouvert normalement
et la polarité du contact.
(2) Pour des charges plus importantes, il faut utiliser un relais externe.
(3) Connexion n'est pas requise sur des véhicules sans contact à clé.
Safe-T-Lock
INSTALLATION
Microcontact (1)
Siège
(3)
•
Fusible 10A (2)
-
BATTERIE NEGATIF
OU POSITIF
+
-
BATTERIE NEGATIF
BATTERIE POSITIF
+
ALIMENTATION POSITIVE VERS
LE VEHICULE
