ĮRENgIMAS
Montavimas
STH 210-415 Plus
STH 720 Plus | STH 720-1 Plus
98 | STH Plus
8.6 Šildymo vandens jungtis
Nurodymas
Hidraulines jungtis sujunkite naudodami tarpines.
8.6.1 Išleidimo vožtuvo montavimas
f Kad būtų galima atlikti įrenginio techninę priežiūrą, sumon- f
tuokite išleidimo vožtuvą (komplekte nėra) žemiausiame
vamzdyno taške.
8.6.2 Nuorinimo įtaiso montavimas
Turtinė žala
!
Siekiant išvengti žalos, kurią gali sukelti ištekėjęs vanduo,
prieš įrenginio pildymo jungtį įrenkite nuorinimo įtaisą.

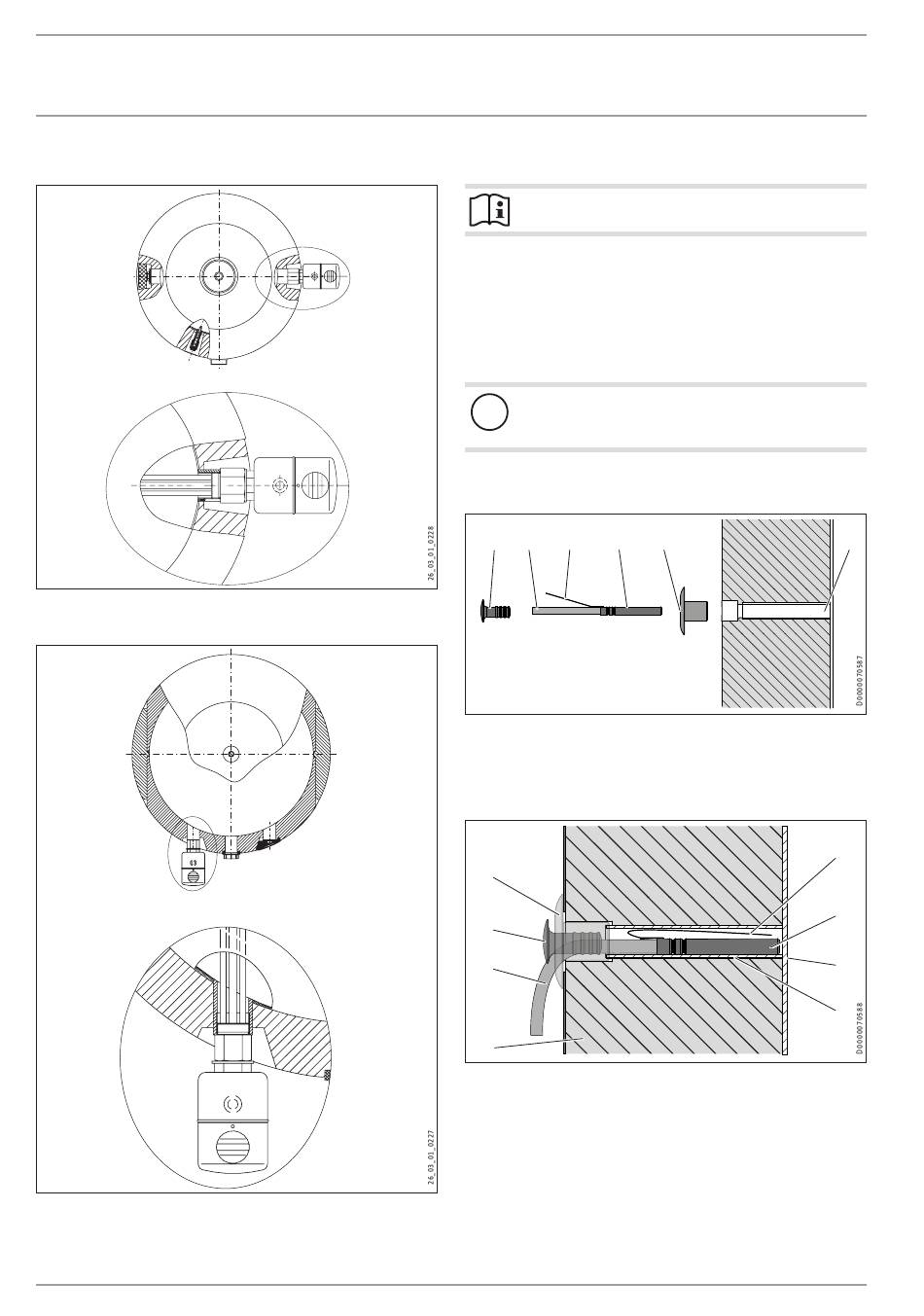

8.7 Jutiklių montavimas
1 2 3 4
1 Kaištis
2 Jutiklio kabelis
3 Spyruoklinis fiksatorius
1
2
3
4
1 Dengiamoji įvorė
2 Kaištis
3 Jutiklio kabelis
4 Šilumos izoliacija
f Užmaukite dengiamąją įvorę ant jutiklio vamzdelio. f
f Atlenkite temperatūros jutiklio spyruoklinį fiksatorių į priekį. f
f Įstumkite temperatūros jutiklį pro dengiamąją įvorę ir stum- f
kite iki talpos sienelės į jutiklio vamzdelį.
5
4 Temperatūros jutiklis
5 Dengiamoji įvorė
6 Jutiklio vamzdelis
5 Spyruoklinis fiksatorius
6 Temperatūros jutiklis
7 Talpos sienelė
8 Jutiklio vamzdelis
