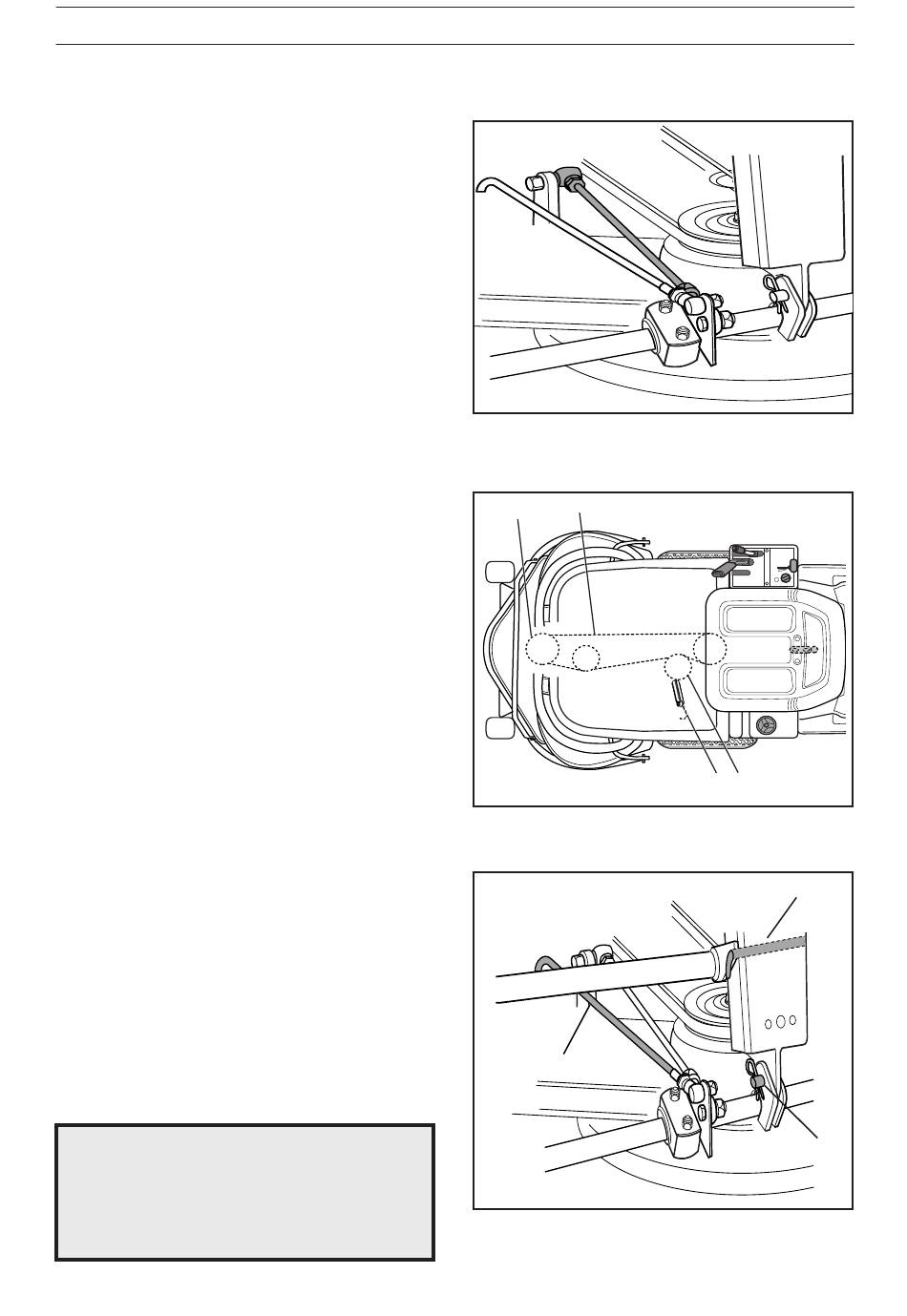

Ajuste del paralelismo del equipo de
corte
1. Desmontar la cubierta frontal y la cubierta
derecha como se indica en la página 17.
2. Aflojar las tuercas de la barra de paralelismo.
3. Desenroscar la barra (girarla en sentido contra-
rio a las agujas del reloj) para bajar el borde
trasero de la cubierta.
Enroscar la barra (girarla en el sentido de las
agujas del reloj) para subir el borde trasero de la
cubierta.
4. Después del ajuste, apretar las tuercas.
5. Una vez efectuado el ajuste, hay que volver a
controlar el paralelismo del equipo.
6. Montar la cubierta derecha y la cubierta frontal.

Desmontaje del equipo de corte

1. Aplicar el freno de estacionamiento (ver la
página 8).
2. Ajustar la altura de corte en la posición más
baja.
3. Desmontar la cubierta frontal como se indica en
la página 17.
4. Montar la rueda de apoyo.
5. Descargar el rodillo tensor (2) desmontando el
resorte (1).
6. Sacar la correa propulsora (3) de la rueda
motriz del equipo (4).
7. Extraer el pasador (2) y suspender la correa
propulsora en el pasador.
8. Apoyar un pie contra el borde delantero del
equipo. Levantar un poco el borde y desengan-
char la barra de paralelismo (1).
9. Aflojar el perno (3) y sacar el equipo de corte.
El montaje del equipo de corte se realiza en el
orden inverso al desmontaje. Para realizar el
montaje de BioClip 90, consultar la página 22.
Al efectuar el montaje, comprobar que la saliente
del equipo de corte quede en la posición correcta.
!
ADVERTENCIA
Use gafas protectoras al desmontar
el equipo de corte, pues, podría
soltarse el resorte que tensa la
correa y producir daños personales.
24
– Español
CUIDADOS
4
3
1
1
2
2
3
