3.5.2 Emaplaat

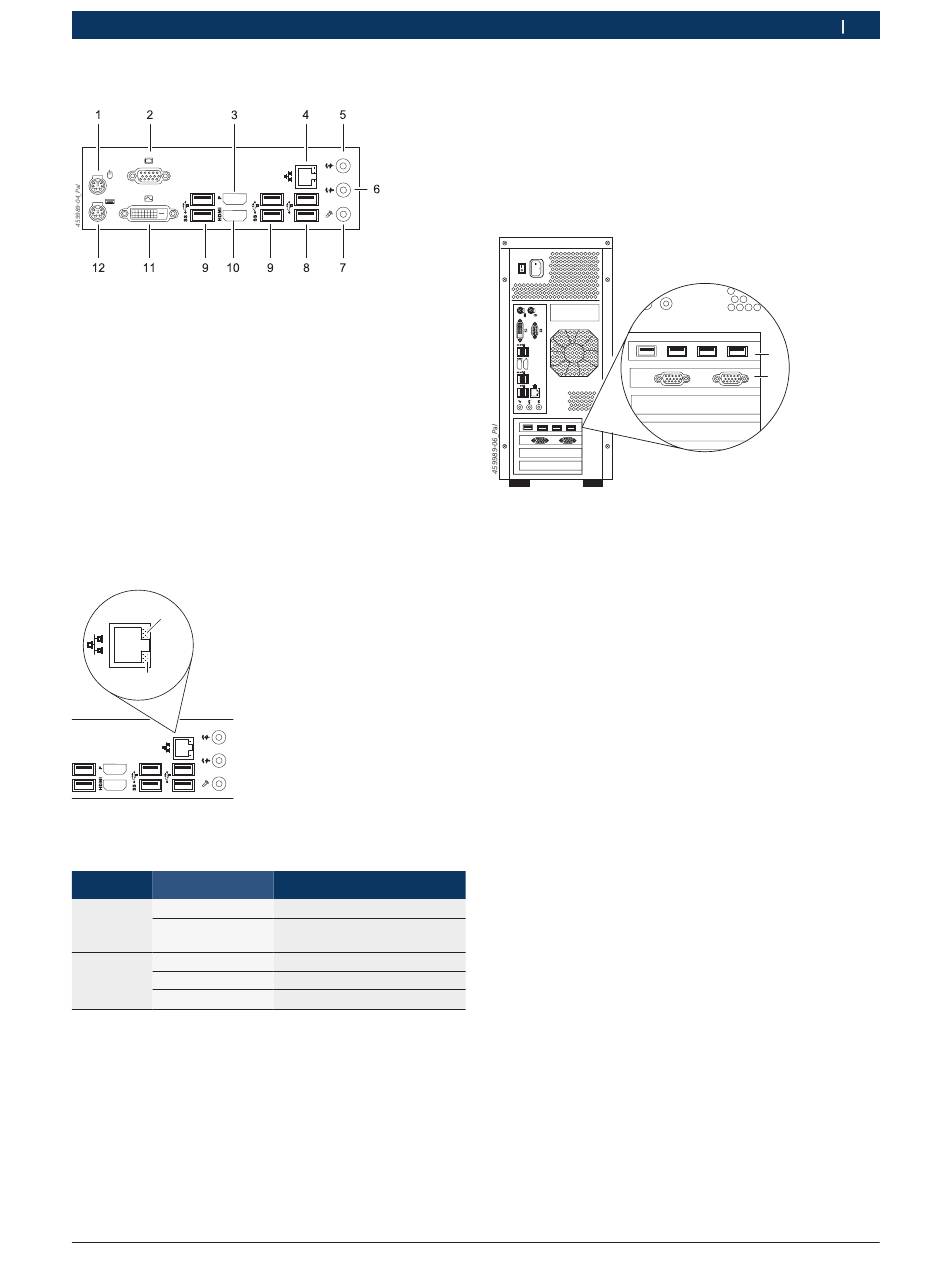

Fig. 4: Emaplaadi ühendused
1 Hiir (PS/2)
2 Monitor (VGA)
3 Monitor (digiport)
4 LAN (RJ45)
5 Audio (sisend)
6 Audio (väljund)
7 Mikrofon
8 USB (USB 2.0)
9 USB (USB 3.0)
10 Monitor (HDMI)
11 Monitor (DVI)
12 Klaviatuur (PS/2)
Võrgu LED-lambi olek (LAN)
1
2
Fig. 5: Võrgu LED-lambi olek (LAN)
1 Võrgu kasutamise LED-lamp
2 Võrgu andmesidekiiruse LED-lamp
LED Näit
Võrgu kasu- Väljas
tamine
Vilgub roheli-
ne tuli
Võrgu and- Väljas
mesidekii-
Põleb roheline tuli Andmesidekiirus 100 Mb/s
rus
Põleb oranž tuli
Robert Bosch GmbH
Olek
Ühendus puudub
Andmeid edastatakse
Andmesidekiirus 10 Mb/s
Andmesidekiirus 1000 Mb/s
3.5.3 Liidesekaardid
i
Arvutil kasutatavad perifeersed seadmed peavad
toetama vähemalt USB 2.0 liidest. Arvutil on kuus
USB 3.0 liidest; nendele USB-liidestele saab ühenda-
da ainult perifeerseid seadmeid, mis toetavad
USB 3.0 liidest.
Fig. 6: Ühendused
1 USB (USB 2.0)
2 Jada-COM 1/COM 2
PC2018 | 55 et
1
2
|
