ru 152 | PC2018
3.3 Комплектация
Наименование
ПК
Диск DVD для восстановления ПО
Руководство по эксплуатации
3.4 Элементы управления
1
2 3
8

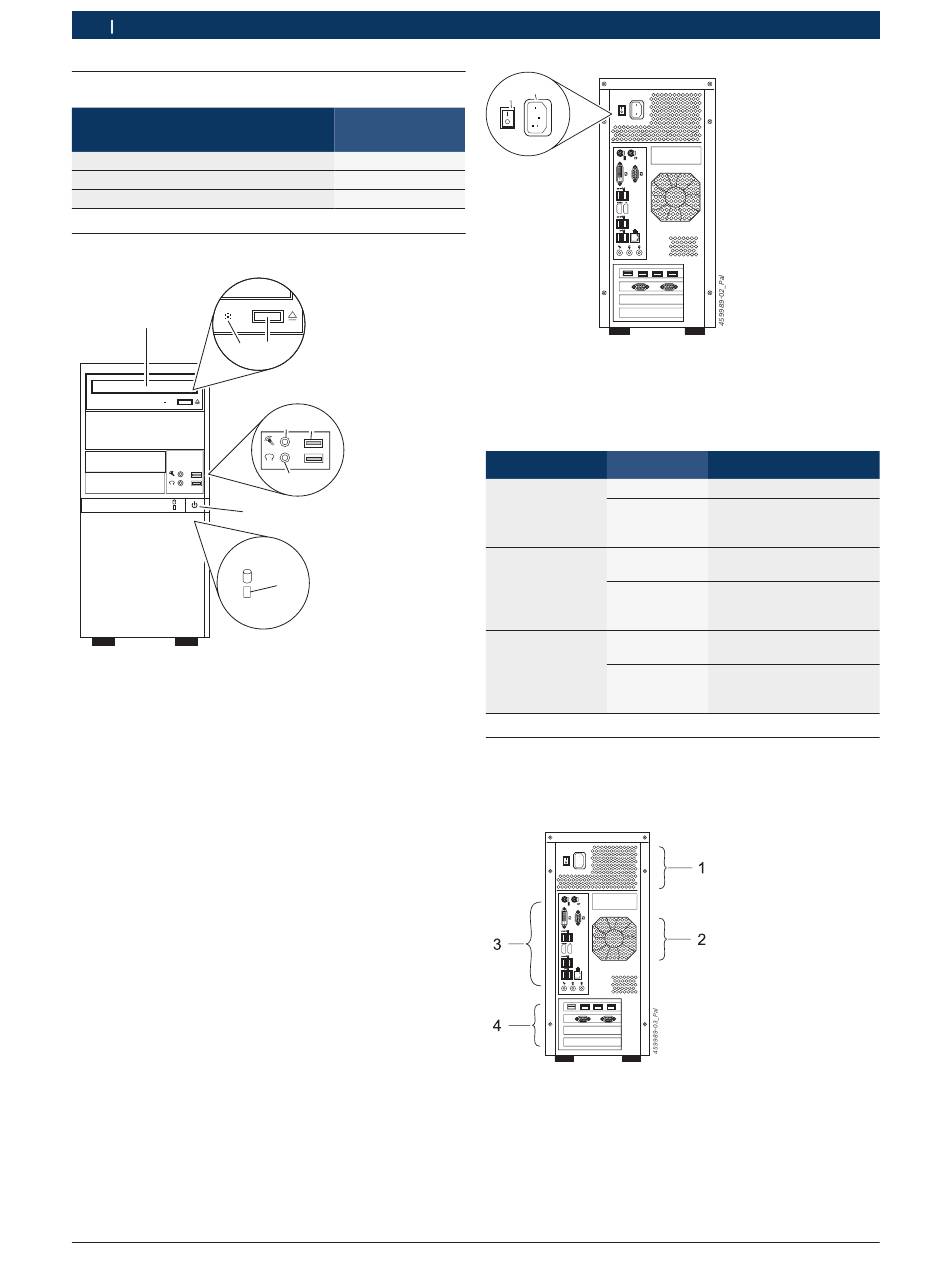

Fig. 1: Вид спереди
1 Дисковод DVD
2 СИД дисковода DVD
3 Кнопка выброса
4 Разъем для микрофона
5 Подключение наушников
6 USB-разъем (USB 3.0)
7 СИД жесткого диска
8 Включатель/выключатель с встроенным СИД для индикации
состояния вкл./выкл.
Необходимое условие: ПК должен быть включен
выключателем на задней стенке.
|
1 690 706 143 2018-02-14
Номенклатурный
номер
1 693 770 558
1 690 708 055
1 690 706 055
4
6
5
7
2
1
Fig. 2: Вид сзади
1 Выключатель вкл./выкл.
2 Разъем для подключения к сети
СИД состояния
СИД Индикатор
Вкл./выкл. выключен
светится
зеленым
светом
Доступ к выключен
жесткому диску
мигает
оранжевым
светом
Дисковод DVD выключен
мигает
зеленым
светом
3.5 Разъемы
3.5.1 Распределение
Задняя стенка ПК разделена на четыре зоны.
Fig. 3: Разъемы
1 Блок питания
2 Вентилятор
3 Материнская плата
4 Карты интерфейсов
Состояние
ПК не готов к работе
ПК готов к работе
Жесткий диск не
активирован
Данные считываются или
сохраняются
Дисковод DVD не
активирован
Данные считываются или
удаляются
