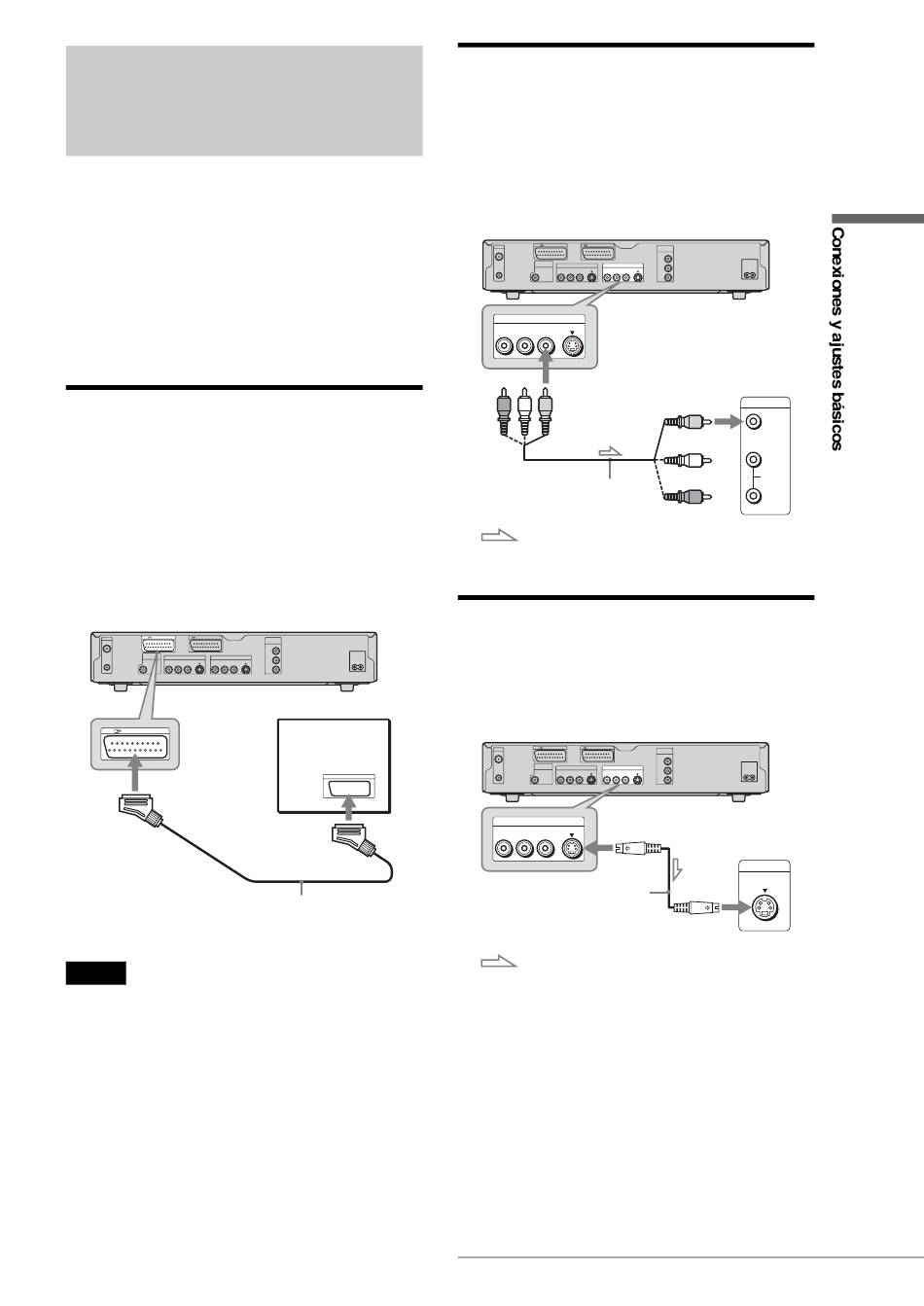

Paso 3: Conexión de los
cables de vídeo
Conecte la grabadora al monitor, proyector o amplificador
(receptor) de AV del televisor mediante un cable de vídeo.
Seleccione uno de los patrones A a D según la toma de entrada
del monitor del televisor, proyector o amplificador (receptor) de
AV. De este modo, podrá ver imágenes. Las conexiones de audio
se explican en el "Paso 4: Conexión de los cables de audio"
(página 19).
Si realiza la conexión a una videograbadora o a
un decodificador
Conecte la videograbadora a la toma LINE 3/DECODER de la
grabadora (página 27).
A Conexión a la toma de entrada
SCART (EURO AV)
Realice la conexión mediante el cable SCART (EURO AV) (no
suministrado). Asegúrese de conectar los cables firmemente con
el fin de evitar zumbidos y ruidos.
Consulte el manual de instrucciones suministrado con el
televisor que va a conectar. Igualmente, cuando ajuste "Salida
línea1" en "S Video" o "RGB" en el paso 17 de Ajuste fácil
(página 24), utilice un cable SCART (EURO AV) que sea
compatible con la señal seleccionada.
LINE 1 - TV LINE 3/DECODER
AERIAL
IN
DIGITAL OUT
PCM/DTS/MPEG/
LINE 4 IN LINE 2 OUT
DOLBY DIGITAL
OUT R-AUDIO-L VIDEO S VIDEO R-AUDIO-L VIDEO
COAXIAL
LINE 1 - TV
a i LINE1-TV
a la entrada SCART
(EURO AV)
Cable SCART (EURO AV) (no suministrado)
Notas
• Si conecta la grabadora al televisor mediante las tomas SCART
(EURO AV), ésta se ajustará automáticamente como fuente de entrada
del televisor al iniciar la reproducción. Si es preciso, pulse TV/DVD en
el mando a distancia para devolver la entrada al televisor.
• Si conecta la grabadora al televisor con SMARTLINK, ajuste "Salida
línea1" en "Video".
• Para realizar la conexión de SMARTLINK correctamente, necesitará
un cable SCART (EURO AV) de 21 pines. Consulte también el manual
de instrucciones del televisor para realizar esta conexión.
Grabadora de DVD
COMPONENT
VIDEO OUT
~ AC IN
Y
C B
S VIDEO
C
R
Televisor
B Conexión a una toma de entrada de
vídeo
Conecte el conector amarillo del cable de audio/vídeo
(suministrado) a las tomas amarillas (vídeo). Disfrutará de
imágenes de calidad estándar.
Utilice los conectores rojo y blanco para conectarlos a las tomas
de entrada de audio (página 19).
LINE 1 - TV LINE 3/DECODER
AERIAL
IN
DIGITAL OUT
PCM/DTS/MPEG/
LINE 4 IN LINE 2 OUT
DOLBY DIGITAL
OUT R-AUDIO-L VIDEO S VIDEO R-AUDIO-L VIDEO
COAXIAL
a la toma LINE 2 OUT
LINE 2 OUT
R-AUDIO-L VIDEO S VIDEO
(VIDEO)
(amarillo)
Cable de audio/vídeo
(suministrado)
: Flujo de señales
C Conexión a una toma de entrada S
VIDEO
Realice la conexión mediante un cable S VIDEO (no
suministrado). Disfrutará de imágenes de alta calidad.
LINE 1 - TV LINE 3/DECODER
AERIAL
IN
DIGITAL OUT
PCM/DTS/MPEG/ LINE 4 IN LINE 2 OUT
DOLBY DIGITAL
OUT R-AUDIO-L VIDEO S VIDEO R-AUDIO-L VIDEO
COAXIAL
LINE 2 OUT
a la toma LINE 2 OUT (S VIDEO)
R-AUDIO-L VIDEO S VIDEO
Cable S VIDEO
(no suministrado)
: Flujo de señales
Paso 3: Conexión de los cables de vídeo
Grabadora de DVD
COMPONENT
VIDEO OUT
~ AC IN
Y
C B
S VIDEO
C
R
(amarillo) INPUT
VIDEO
L
AUDIO
R
Televisor, proyector o
amplificador (receptor) de AV
Grabadora de DVD
COMPONENT
VIDEO OUT
~
AC IN
Y
C
S VIDEO B
C R
INPUT
S VIDEO
Televisor, proyector o
amplificador (receptor) de AV
,continúa
17
