SALIDA DE AGUA DE LA PISCINA. COLADOR Y VÁLVULAS
La rejilla del colador previene que objetos grandes atasquen y dañen la
depuradora y el montaje de la valvula desatascadora previene que el agua
fluya dentro de la depuradora, cuando el cartucho se esté instalando o
limpiando. Si su piscina tiene el aro inflable, instale el colador, la boquilla y la
válvula antes de inflar el aro. A continuación le explicamos como instalar los
diferentes componentes. Siga las siguientes instrucciones:

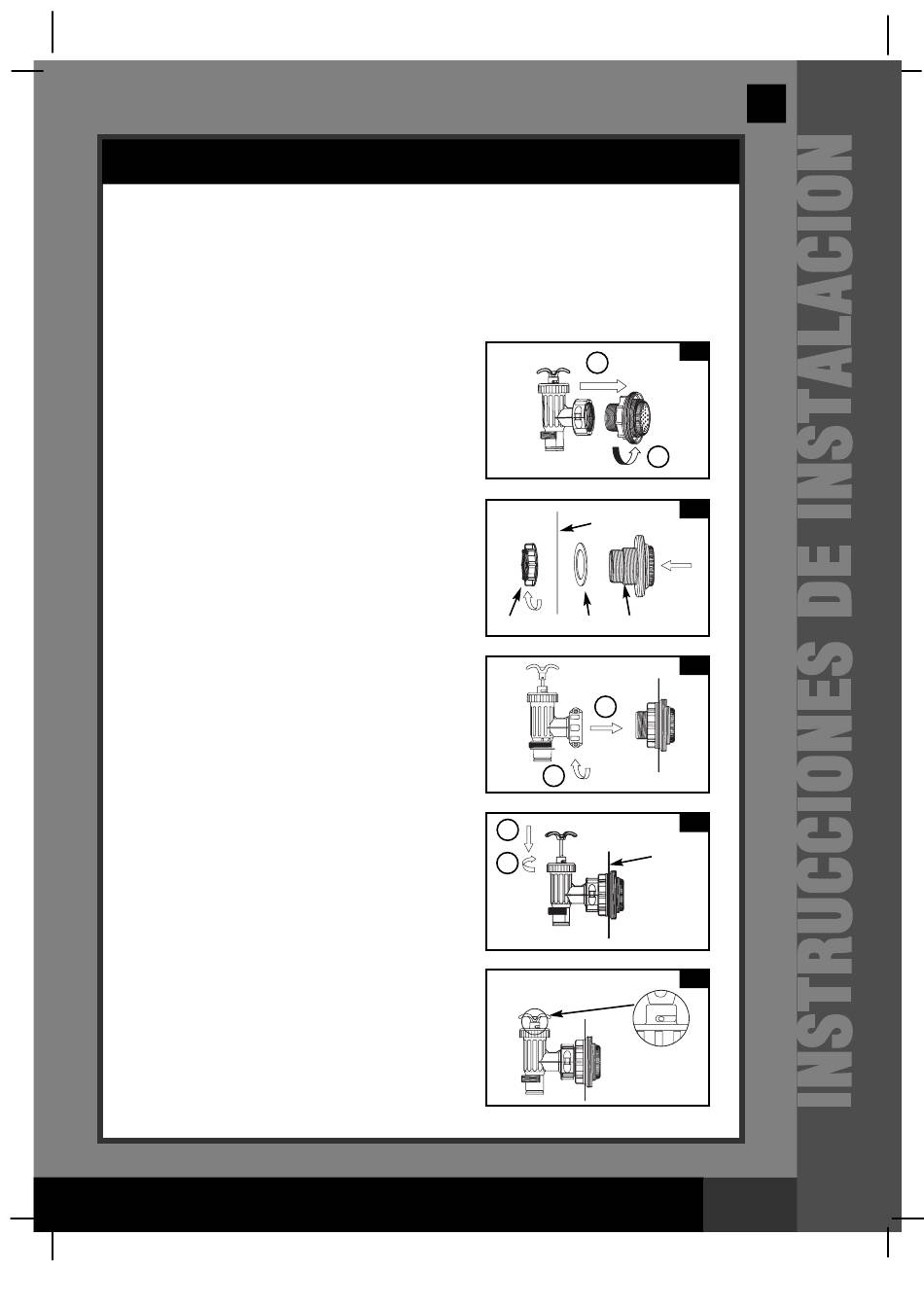

1. Sujete el colador y el mecanismo de la
valvula desatascadora.
2. Desatornillar la unión de la valvula
desatascadora del conector enroscable del
filtro (14), siguiendo el movimiento de las
agujas del reloj (vea el dibujo 1). Tener
cuidado de no perder la arandela de
goma (11). Sitúe la valvula desatascadora
en el suelo en un lugar seguro.
3. Desatornillar la tuerca del filtro (12) del
conector enroscable (14). Deje la arandela
plana (13) en el conector (14).
4. Instale el colador y la válvula en la salida
del agua (marcada con un +). Desde la
parte interna de la lona inserte el
conector (14) en uno de los agujeros con la
arandela que queda en el conector para ser
emplazada en la parte de dentro de la lona.
5. Antes de encajarlas, lubricar las roscas con
aceite. Con la parte plana de la tuerca del
filtro (12) mirando la pared exterior de la
lona atornillar esta tuerca (12), siguiendo el
movimiento de las agujas del reloj, contra
el conector enroscable (14) (vea el
dibujo 2).
6. Enrosque la pieza (12) en el conector (14).
7. Sujete la valvula desatascadora. Coloque la
arandela de goma (11) en su sitio.
8. En el sentido de las agujas del reloj
atornillar la unión de la valvula
desatascadora al conector enroscable (14)
(vea el dibujo 3).
9. Examine la valvula desatascadora para ver
si el asa o mango está en para abajo en la
posicion "0/1". Si no es así, agarre el asa
desde arriba y apriete para abajo, moviendo
el asa en el sentido de las agujas del reloj
hasta que la muesca de plastico sobresalida
este en la posicion "0/1". Esto previene que
salga el agua fuera mientras que se llene
(vea el dibujos 4.1 & 4.2).
GUARDE ESTAS INSTRUCCIONES
